Messschieber
Mit dem Messschieber, auch genannt Schieblehre oder Schublehre, findet sich ein vielseitig einsetzbares Messinstrument zur genauen Bestimmung von Maßen. Der Messschieber kann für Außenmaße, Innenmaße und Tiefenmaße eingesetzt werden. Aufgebaut ist er aus einer Messschiene mit einem Maßstab aus Strichindizes sowie einem beweglichen Schieber (Nonius), der einen zusätzliche Einteilung von Messstrichen aufweist, damit auch Bruchteile des Strichmaßstabes abgelesen werden können. An den Enden von Messschiene und Nonius sind jeweils Messschnabel und Messschneide angebracht. Gemessene Längen werden am Strichmaßstab der Schiene mit Hilfe des Schiebers abgelesen. Wir bieten Ihnen ein großes Sortiment hochwertiger Messschieber verschiedener Varianten, Messbereiche, Größen und Typen. Finden Sie Werkzeuge unterschiedlicher Ablesungsbereiche für die verschiedensten Einsatzzwecke. Wir führen Qualitätsware der renommierten Spezialhersteller MAHR, MITUTOYO und PREISSER.
- gehärtet
- 4-fach Messung, 11 mm LCD-Anzeige, Feststellschraube
- Ein-/Ausschalter, ABS
- Nullpunktsetzung an jeder Stelle
- mm/inch-Umschaltung
- mit Absolutfunktion
- Messschieber und Schiene gehärtet
- geläppte Führungsbahnen
- Messschneiden für Innenmessungen
- Stufenmesseinrichtung und Feststellschraube

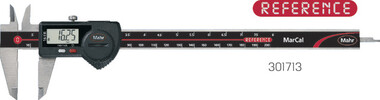

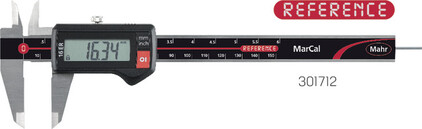

- kontrastreiche 8,5 mm hohe LCD-Anzeige (301713)
- kontrastreiche 11 mm hohe LCD-Anzeige (301712)
- Batteriebetriebszeit ca. 3 Jahre
- Verfahrgeschwindigkeit 2,5 m/s (100“/s)
Funktionen:
- ON/OFF, RESET (Nullsetzen der Anzeige)
- mm/inch, Reference-Lock/Unlock, Auto-ON/OFF
Datenausgang:
- MarConnect Datenausgang:
wahlweise mit USB, OPTO RS 232 C oder Digimatic
Lieferung:
Mit Batterie und Bedienungsanleitung.
Hinweis:
Passende Anschlusskabel finden Sie unter 398010 auf Seite 39/???.
- mit Feststellschraube
- mit Tiefenmaß, flach
- Schiene und Schieber aus gehärtetem, nichtrostendem Stahl
- Maßstab und Nonius mattverchromt
- erhöhte Führungsbahnen
Verwendung:
Für Außen-, Innen-, Tiefen- und Höhenmessung sowie zum Anreißen.
- Messflächen für Außenmessungen aus Keramik (nur 301714)
- geläppte Führungsbahnen
- Messschneiden für Innenmessungen
- Stufenmesseinrichtung und Feststellschraube
- kontrastreiche 8,5 mm hohe LCD-Anzeige (301714 und 301842)
- kontrastreiche 11 mm hohe LCD-Anzeige (301841)
- Batteriebetriebszeit ca. 3 Jahre
- Verfahrgeschwindigkeit 2,5 m/s (100“/s)
- Schutzart IP67, resistent gegen Staub, Kühl- und Schmierstoffe
Funktionen:
- ON/OFF, RESET (Nullsetzen)
- Umschaltung mm/inch
- Reference Lock/Unlock
- Data in Verbindung mit Datenverbindungskabel
- Auto-ON/OFF
- MarConnect Datenausgang:
wahlweise USB, OPTO RS 232 C oder Digimatic
Lieferung:
Mit Batterie und Bedienungsanleitung.
Hinweis:
Ausführung 301841 300 ohne Tiefenmaß.
Passende Anschlusskabel finden Sie unter 398010 auf Seite 39/???.
- elektronischer Messschieber mit eingebautem absoluten Maßstab
- höchste Messpräzision auch bei höchster Verfahrgeschwindigkeit
- ohne Antriebsrolle
- Ablesung 0,01 mm
- Wiederholpräzision ±0,02 mm
Funktionen:
- ORIGIN
- Zero/ABS
- ON/OFF
- Alarm bei niedriger Spannung
Lieferung:
Inklusive einer Batterie und Werkszertifikat.
Hinweis:
Passende Anschlusskabel finden Sie unter 398001 auf Seite 39/???
- mit Feststellschraube
- mit Tiefenmaß, flach
- Schiene und Schieber aus gehärtetem, nichtrostendem Stahl
- Maßstab und Nonius mattverchromt
- erhöhte Führungsbahnen
Verwendung:
Für Außen-, Innen-, Tiefen- und Höhenmessung sowie zum Anreißen.
- gehärtet
- Metallgehäuse
- LCD-Anzeige 6 mm
- Feststellschraube
- Ein-/Ausschalter
- Nullpunktsetzung an jeder Stelle
- mm/inch-Umschaltung
- mit Feststellschraube
- mit Tiefenmaß, flach
- Schiene und Schieber aus gehärtetem, nichtrostendem Stahl
- Maßstab und Nonius mattverchromt
- erhöhte Führungsbahnen
Verwendung:
Für Außen-, Innen-, Tiefen- und Höhenmessung sowie zum Anreißen.
- ABSOLUTE-System zur betriebssicheren Messung (patentiert)
- ohne Antriebsrolle
- Ablesung: 0,01 mm
Funktionen:
- ORIGIN
- Zero/ABS
- Auto Power OFF
- Alarm bei niedriger Spannung
Lieferung:
Inklusive einer Batterie und Werkszertifikat.
Hinweis:
Passende Anschlusskabel finden Sie unter 398004 auf Seite 39/???.
- Messflächen feinst geschliffen und geläppt
- mattverchromt, ganz gehärtet
- Schnellverstellung mit einer Hand
- mit Kreuzspitzen für 4-fach Messung
Ausführung 301251 und 301451:
- Führungsschiene titanbeschichtet
- verschleißfest und leichtgängig
- hohe Präzision
- leichte Ablesung
- Maßstab mattverchromt
- alle Teile aus nichtrostendem Stahl
- Lieferung inklusive Werkszertifikat
Ausführung 301554 und 301604:
- Schieber und Schienen gehärtet
- mattverchromte Strichskala, großes kontrastreiches Zifferblatt Ø 34 mm
- Nullpunkteinstellung durch drehbares Zifferblatt und Feststellschraube
- abgedeckte Zahnstange
- stoßgeschütztes Messwerk, Messschneiden für Innenmessung
- Tiefenmessstange, Feststellschraube, Stufenmesseinrichtung
Verwendung:
Handlicher Uhrmessschieber für Prüf- und Kontrollzwecke.
- gehärtet
- Metallgehäuse
- LCD-Anzeige 6 mm
- Feststellschraube
- Ein-/Ausschalter
- Nullpunktsetzung an jeder Stelle
- mm/inch-Umschaltung
- Messschieber und Schiene gehärtet
- geläppte Führungsbahnen
- Messschneiden für Innenmessungen
- Stufenmesseinrichtung und Feststellschraube
- kontrastreiche 8,5 mm hohe LCD-Anzeige (301713)
- kontrastreiche 11 mm hohe LCD-Anzeige (301712)
- Batteriebetriebszeit ca. 3 Jahre
- Verfahrgeschwindigkeit 2,5 m/s (100“/s)
Funktionen:
- ON/OFF, RESET (Nullsetzen der Anzeige)
- mm/inch, Reference-Lock/Unlock, Auto-ON/OFF
Datenausgang:
- MarConnect Datenausgang:
wahlweise mit USB, OPTO RS 232 C oder Digimatic
Lieferung:
Mit Batterie und Bedienungsanleitung.
Hinweis:
Passende Anschlusskabel finden Sie unter 398010 auf Seite 39/???.
- zum Messen von Innen-Nuten ab 10 mm
- mattverchromt, gehärtet
- Teilung 1/20 mm
- aus rostfreiem Stahl
- Batteriebetriebszeit bis zu 2 Jahre
- Verfahrgeschwindigkeit 2,5 m/s
- kontrastreiche 7,5 mm hohe LCD-Anzeige
- gehärtete Schiene
- Messschneiden für Innenmessung
- mit Stufenmesseinrichtung und Feststellschraube
- Messbereich 150/200 mm mit 4-fach Messung
- Messbereich 300 mm mit 3-fach Messung
- Schutzart IP67, resistent gegen Staub, Kühl- und Schmierstoffe
Funktionen:
- ON/OFF
- RESET (Nullsetzen der Anzeige)
- Umstellung mm/inch
- Auto-ON/OFF
- ABS-Funktion (Nullsetzen nach dem Einschalten entfällt)
Lieferung:
Mit Batterie, Bedienungsanleitung und Prüfzertifikat, im Etui.
- gehärtet
- LCD-Anzeige 12 mm
- Feststellschraube
- Ein-/Ausschalter
- mm/Inch- und Null-Taste
- mit ABS- und PRESET-Taste
- mit RS 232 C-Schnittstelle
- mattverchromt, ganz gehärtet
- für 4-fach-Messung geeignet
Verwendung:
Kleiner, handlicher Taschenmessschieber für allgemeine Prüfzwecke.
Verfügbare Menge: 84 Stück
- Batteriebetriebszeit bis zu 3 Jahren
- Verfahrgeschwindigkeit 2,5 m/s (100“/s)
- kontrastreiche 8,5 mm hohe LCD-Anzeige
- geläppte Führungsbahnen
- Messflächen, Schieber und Schiene gehärtet, Feststellschraube
- erhöhte Führungsbahnen zum Schutz des Maßstabes
- Schmutzabstreifer im Schieber
- Schienenquerschnitt optimiert von 16 × 3 mm auf 12 × 3,5 mm
- 2 Messflächen: Der Messstift darf entnommen werden, hierfür ist die Stirnseite der Tiefenmessstange als Messfläche ausgebildet und der Maßstab mit Folie, gesichert gegen Beschädigungen, zurückgesetzt
- Kunststoffabdeckung vor dem Display
Funktionen:
- ON/OFF, RESET (Nullsetzen der Anzeige), Umstellung mm/inch
- PRESET (Maßvoreinstellung)
- Reference Lock/Unlock, Auto-ON/OFF
- MarConnect Datenausgang:
wahlweise USB, OPTO RS 232 C oder Digimatic
Lieferung:
Mit Batterie und Bedienungsanleitung.
Hinweis:
Passende Anschlusskabel finden Sie unter 398010 auf Seite ??/???.
- mit Feineinstellung
- mit langer T-förmiger Anreißschiene und Feineinstellung
- Spezialstahl, Ablesteile mattverchromt, Anreißkanten gehärtet
- Feineinstellung, Feststellschraube
Verwendung:
Durch die Anreißfläche wird ein genaues Anreißen möglich. Anreißwerte können schnell und genau eingestellt werden.

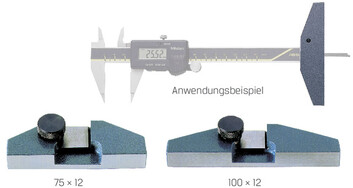

Zur Aufrüstung aller DIGIMATIC Messschieber, Uhrenmessschieber und analogen Messschieber mit Tiefenmaß und Messbereich 150 mm und 200 mm.
mehr Produkte
Die Produktionssicherheit von Werkzeugmaschinen, Werkzeug und Spannmittel wird durch die Messtechnik und Ihre Messwerkzeuge noch ergänzt. Innovationskraft und Qualitätsdenken sind Kernkompetenzen, die Industrieunternehmen zu ihrem Erfolg verhelfen. Kompetenzen, die ohne die Messtechnik nicht denkbar wären.
Messgeräte verifizieren Forschungs- und Entwicklungsergebnisse und dokumentieren die Qualität. Durch Messwerkzeuge wird die Qualitätssicherung und ihre statistische Erfassung erst machbar und gleichzeitig auch dokumentiert.
Ohne die ständige Weiterentwicklung der Messtechnik und der zugehörigen Messwerkzeuge ist ein technischer Fortschritt nicht möglich. Elektronische Methoden haben die Messtechnik auf ein schier unvorstellbares Niveau getrieben: In der Längenmesstechnik sind inzwischen Längen und Durchmesser im Bereich von weit unter 1/1000 mm ganz selbstverständlich messbar. Und 1/1000 mm ist immerhin 1/80 des Durchmessers eines menschlichen Haares.
Oberflächenmesstechnik und Ihre Messwerkzeuge
Die Oberflächenmesstechnik umfasst die Rauheits- und Konturenmessung. Dabei erfolgt die Abtastung der Oberflächen meist nach dem Tastschnittverfahren, also taktil oder berührend. Tastspitzen von wenigen µm ermöglichen dabei die genaueste Bestimmung der Oberflächenbeschaffenheit.
Formmesstechnik und Ihre Messwerkzeuge
Formmesstechniken finden überall dort ihren Einsatz, wo es darum geht, Informationen über Geometrien – also Rundheit, Zylinderform, Geradheit, Parallelität usw. – von sehr eng tolerierten Werkstücken zu ermitteln. Diese Merkmale werden von Formtestern überwacht. So sparen Formmessgeräte durch ihre ultra hohe Genauigkeit Kosten, denn für die Fertigung verbleiben die betrieblich notwendigen Toleranzspielräume.
Lehren werden meist aus gehärtetem Lehrenstahl gefertigt. Die Messflächen können oft aus Hartmetall bestehen und zusätzlich feingeschliffen oder geläppt werden. Die Toleranzen hängen von den zu Grunde liegenden Normen ab oder werden nach konstruktiven Gesichtspunkten festgelegt.
Beispiele für Lehren
- Fühlerlehre
- Lochlehre
- Düsenlehre
- Schweißnahtlehre
- Gewindelehre
- Gewindelehrdorn
- Gewindelehrring
- Grenzlehrdorn
- Grenzrachenlehr
Missverständlich ist in diesem Zusammenhang der Begriff Schieblehre, der umgangssprachlich noch immer für Messschieber verwendet wird. Die ursprüngliche Schieblehre war einstellbar, besaß aber keine Skala. Es konnte eine Länge von einem vorhanden Werkstück abgenommen und auf ein anderes Werkstück übertragen werden.
Messwerkzeuge von Mahr
Mahr bietet eine umfangreiche Produktpalette und Lösungen für all Ihre Messaufgaben.
- Messschieber
- Mikrometer
- Messuhren und Längenmessgeräte
- Messtische
- Messplatten und Anreißgeräte
- Winkel und Winkelmesser
- Lineale und Maßstäbe
- Wasserwaagen
- Lehren und Schablonen
- Optische Messmittel
