Messschieber
Mit dem Messschieber, auch genannt Schieblehre oder Schublehre, findet sich ein vielseitig einsetzbares Messinstrument zur genauen Bestimmung von Maßen. Der Messschieber kann für Außenmaße, Innenmaße und Tiefenmaße eingesetzt werden. Aufgebaut ist er aus einer Messschiene mit einem Maßstab aus Strichindizes sowie einem beweglichen Schieber (Nonius), der einen zusätzliche Einteilung von Messstrichen aufweist, damit auch Bruchteile des Strichmaßstabes abgelesen werden können. An den Enden von Messschiene und Nonius sind jeweils Messschnabel und Messschneide angebracht. Gemessene Längen werden am Strichmaßstab der Schiene mit Hilfe des Schiebers abgelesen. Wir bieten Ihnen ein großes Sortiment hochwertiger Messschieber verschiedener Varianten, Messbereiche, Größen und Typen. Finden Sie Werkzeuge unterschiedlicher Ablesungsbereiche für die verschiedensten Einsatzzwecke. Wir führen Qualitätsware der renommierten Spezialhersteller MAHR, MITUTOYO und PREISSER.

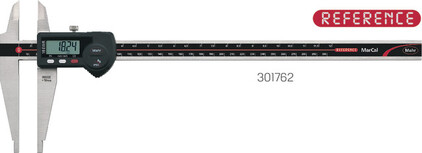

- Messschieber und Schiene gehärtet
- mit gerundeten Messflächen zum Messen von Innenmaßen und Feststellschraube
- kontrastreiche 10 mm (bei 300 mm) bzw. 12,5 mm hohe LCD-Anzeige
- Schmutzabstreifer im Schieber
- Batteriebetriebszeit ca. 3 Jahre
- Verfahrgeschwindigkeit 2,5 m/s (100“/s)
- Schutzart IP65, resistent gegen Staub, Kühl- und Schmierstoffe
- MarConnect Datenausgang:
wahlweise mit USB, OPTO RS 232 C oder Digimatic
Funktionen:
- ON/OFF, RESET (Nullsetzen der Anzeige), mm/inch
- Reference-Lock/Unlock, Auto-ON/OFF
- DATA (nur mit Datenverbindungskabel)
- Presetfunktion (Maßvoreinstellung)
Lieferung:
Mit Batterie und Bedienungsanleitung.
Hinweis:
Passende Anschlusskabel finden Sie unter 398010 auf Seite 39/???.
- gehärtet
- LCD-Anzeige 12 mm
- Feststellschraube
- Ein-/Ausschalter
- mm/Inch- und Null-Taste
- mit ABS- und PRESET-Taste
- mit RS 232 C-Schnittstelle
- mit gerundeten Messflächen für Innen- und Außenmessung
- schneidförmige Messflächen
- mit Datenausgang
- Auflösung: 0,01 mm
Funktionen 304420:
- ORIGIN
- Zero/ABS
- ON/OFF
- Alarm niedrige Spannung
Funktionen 304425:
- ORIGIN
- Auto Power Off
- Alarm bei niedriger Spannung
Verfügbare Menge: 25 Stück
- gehärtet
- Maßstab aus einem Stück gefertigt
- Ableseteile mattverchromt
- Feststellschraube
- Teilung 1/20 mm

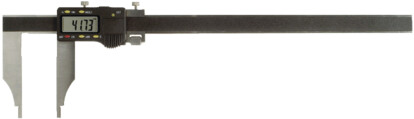

- gehärtet
- Metallgehäuse
- LCD-Anzeige 6 mm
- Feststellschraube
- Ein-/Ausschalter
- Nullpunktsetzung an jeder Stelle
- mm/inch-Umschaltung
- sofort messbereit durch Reference-System
- hervorragende Resistenz gegen Staub, Kühl- und Schmierstoffe, Schutzart IP65
- Schmutzabstreifer im Schieber
- Batteriebetriebszeit bis zu 3 Jahre
- kontrastreiche LCD-Anzeige
- Schieber und Schiene gehärtet, rostfrei
- Messflächen für Außenmessung
- Messschenkel mit Gewinde M2,5 zur Aufnahme von Tasteinsätzen für Innen- und Außenmessungen
- mit Feststellschraube
- MarConnect Datenausgang:
wahlweise mit USB, OPTO RS 232 C oder Digimatic
Funktionen:
- ON/OFF
- RESET (Nullsetzen der Anzeige)
- mm/inch-Umschaltung
- Reference-Lock/Unlock
- PRESET (Maßvoreinstellung)
- DATA (in Verbindung mit Datenverbindungskabel)
- Auto-ON/OFF
Lieferung:
Inklusive 5 Paar Tasteinsätze, Batterie und Bedienungsanleitung.
Hinweis:
Passende Anschlusskabel finden Sie unter 398010 auf Seite 39/???.
- gehärtet
- Ableseteile mattverchromt
- Feststellschraube
- gerade Messschiene
- Teilung 1/20 mm
Verfügbare Menge: 98 Stück
- mit Feststellschraube
- mit Tiefenmaß, flach
- Schiene und Schieber aus gehärtetem, nichtrostendem Stahl
- Maßstab und Nonius mattverchromt
- erhöhte Führungsbahnen
Verwendung:
Für Außen-, Innen-, Tiefen- und Höhenmessung sowie zum Anreißen.
- gehärtet
- Ableseteile mattverchromt
- Schieber aus einem Stück, MONOBLOCK
- Feststellschraube
- mit Feineinstellung
- Teilung 1/20 mm
- ABSOLUTE-System zur betriebssicheren Messung (patentiert)
- ohne Antriebsrolle
- Ablesung: 0,01 mm
Funktionen:
- ORIGIN
- Zero/ABS
- Auto Power OFF
- Alarm bei niedriger Spannung
Lieferung:
Inklusive einer Batterie und Werkszertifikat.
Hinweis:
Passende Anschlusskabel finden Sie unter 398004 auf Seite 39/???.
- Messflächen für Außenmessungen aus Keramik (nur 301714)
- geläppte Führungsbahnen
- Messschneiden für Innenmessungen
- Stufenmesseinrichtung und Feststellschraube
- kontrastreiche 8,5 mm hohe LCD-Anzeige (301714 und 301842)
- kontrastreiche 11 mm hohe LCD-Anzeige (301841)
- Batteriebetriebszeit ca. 3 Jahre
- Verfahrgeschwindigkeit 2,5 m/s (100“/s)
- Schutzart IP67, resistent gegen Staub, Kühl- und Schmierstoffe
Funktionen:
- ON/OFF, RESET (Nullsetzen)
- Umschaltung mm/inch
- Reference Lock/Unlock
- Data in Verbindung mit Datenverbindungskabel
- Auto-ON/OFF
- MarConnect Datenausgang:
wahlweise USB, OPTO RS 232 C oder Digimatic
Lieferung:
Mit Batterie und Bedienungsanleitung.
Hinweis:
Ausführung 301841 300 ohne Tiefenmaß.
Passende Anschlusskabel finden Sie unter 398010 auf Seite 39/???.
Verfügbare Menge: 28 Stück
Verfügbare Menge: 340 Stück
mehr Produkte
Die Produktionssicherheit von Werkzeugmaschinen, Werkzeug und Spannmittel wird durch die Messtechnik und Ihre Messwerkzeuge noch ergänzt. Innovationskraft und Qualitätsdenken sind Kernkompetenzen, die Industrieunternehmen zu ihrem Erfolg verhelfen. Kompetenzen, die ohne die Messtechnik nicht denkbar wären.
Messgeräte verifizieren Forschungs- und Entwicklungsergebnisse und dokumentieren die Qualität. Durch Messwerkzeuge wird die Qualitätssicherung und ihre statistische Erfassung erst machbar und gleichzeitig auch dokumentiert.
Ohne die ständige Weiterentwicklung der Messtechnik und der zugehörigen Messwerkzeuge ist ein technischer Fortschritt nicht möglich. Elektronische Methoden haben die Messtechnik auf ein schier unvorstellbares Niveau getrieben: In der Längenmesstechnik sind inzwischen Längen und Durchmesser im Bereich von weit unter 1/1000 mm ganz selbstverständlich messbar. Und 1/1000 mm ist immerhin 1/80 des Durchmessers eines menschlichen Haares.
Oberflächenmesstechnik und Ihre Messwerkzeuge
Die Oberflächenmesstechnik umfasst die Rauheits- und Konturenmessung. Dabei erfolgt die Abtastung der Oberflächen meist nach dem Tastschnittverfahren, also taktil oder berührend. Tastspitzen von wenigen µm ermöglichen dabei die genaueste Bestimmung der Oberflächenbeschaffenheit.
Formmesstechnik und Ihre Messwerkzeuge
Formmesstechniken finden überall dort ihren Einsatz, wo es darum geht, Informationen über Geometrien – also Rundheit, Zylinderform, Geradheit, Parallelität usw. – von sehr eng tolerierten Werkstücken zu ermitteln. Diese Merkmale werden von Formtestern überwacht. So sparen Formmessgeräte durch ihre ultra hohe Genauigkeit Kosten, denn für die Fertigung verbleiben die betrieblich notwendigen Toleranzspielräume.
Lehren werden meist aus gehärtetem Lehrenstahl gefertigt. Die Messflächen können oft aus Hartmetall bestehen und zusätzlich feingeschliffen oder geläppt werden. Die Toleranzen hängen von den zu Grunde liegenden Normen ab oder werden nach konstruktiven Gesichtspunkten festgelegt.
Beispiele für Lehren
- Fühlerlehre
- Lochlehre
- Düsenlehre
- Schweißnahtlehre
- Gewindelehre
- Gewindelehrdorn
- Gewindelehrring
- Grenzlehrdorn
- Grenzrachenlehr
Missverständlich ist in diesem Zusammenhang der Begriff Schieblehre, der umgangssprachlich noch immer für Messschieber verwendet wird. Die ursprüngliche Schieblehre war einstellbar, besaß aber keine Skala. Es konnte eine Länge von einem vorhanden Werkstück abgenommen und auf ein anderes Werkstück übertragen werden.
Messwerkzeuge von Mahr
Mahr bietet eine umfangreiche Produktpalette und Lösungen für all Ihre Messaufgaben.
- Messschieber
- Mikrometer
- Messuhren und Längenmessgeräte
- Messtische
- Messplatten und Anreißgeräte
- Winkel und Winkelmesser

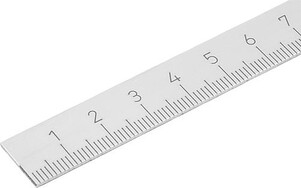

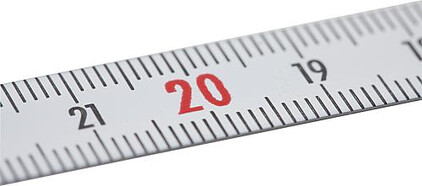

- Lineale und Maßstäbe
- Wasserwaagen
- Lehren und Schablonen
- Optische Messmittel
