Kugelgewindetriebe

Kugelgewindetriebe

Dynamische Vorgänge mit ständigen raschen Bewegungsprozessen werden aufgrund ihres hohen Wirkungsgrads häufig mit Kugelgewindetrieben gelöst. Bei diesen Spindeln übertragen zwischen den Gewindegängen der Spindel und der Mutter befindliche Kugeln die Kräfte. Diese Kugeln laufen in einem geschlossenen System um. Die Gleitreibung wird durch Rollreibung ersetzt, mit all den Vorteilen, die damit verbunden sind.

Der heutige Werkzeugmaschinenbau ist ohne diese Spindelart nicht mehr denkbar. Diese Spindeltriebe werden Kugelumlaufspindeln, Kugelgewindespindeln oder Kugelgewindetriebe genannt.

mehr technische Informationen
Hersteller/Marke
Kugelgewindetriebe (1-25 von 387 Produkten mit 387 Varianten)
Auswahl
Preis inkl. MwSt.:
Art-Nr.: 264R341603700
Dynalub 510 Inhalt 400g Fett Kartusche für Kugelgewindetrieb
Dynalub 510 Inhalt 400g Fett Kartusche für Kugelgewindetrieb
...
Preis inkl. MwSt.:
Art-Nr.: 45565354800
Wellenmutter KMK Gewinde M30 x 1,5
Wellenmutter KMK Gewinde M30 x 1,5
Alternatives Produkt
...
Preis inkl. MwSt.:
Art-Nr.: 264R341700802
REXROTH KEGELSCHMIERNIPPEL DIN71412-AM6 &
REXROTH KEGELSCHMIERNIPPEL DIN71412-AM6 &
sofort lieferbar: 1-2 Kalendertage
Verfügbare Menge: 42 Stück
Preis inkl. MwSt.:
Art-Nr.: 264R344601504
REXROTH NUTMUTTER NMA 20X1
REXROTH NUTMUTTER NMA 20X1
...
Preis inkl. MwSt.:
Art-Nr.: 259JFRM-3846TR28X5
IGUS DryLin Flansch Gewindemutter
IGUS DryLin Flansch Gewindemutter
Produktart: Flansch Gewindemutter
...
Preis inkl. MwSt.:
Art-Nr.: 264R151221013
REXROTH KUGELGEWINDEMUTTER X5RX3-4
REXROTH KUGELGEWINDEMUTTER X5RX3-4
...
Preis inkl. MwSt.:
Art-Nr.: 264R151121700/1500MM
Präzisions-Kugelgewindetrieb: Spindel 25x5R X 3 T7
Präzisions-Kugelgewindetrieb: Spindel 25x5R X 3 T7
...
Preis inkl. MwSt.:
Art-Nr.: 264R151147900/561MM-265,50
Präzisions-Kugelgewindetrieb: Spindel 40x20R X 6 - T9
Präzisions-Kugelgewindetrieb: Spindel 40x20R X 6 - T9
...
Preis inkl. MwSt.:
Art-Nr.: 264R344601804
REXROTH NUTMUTTER NMA 40X1,5
REXROTH NUTMUTTER NMA 40X1,5
...
Preis inkl. MwSt.:
Art-Nr.: 264R151057260
REXROTH Kugelgewindetrieb 50X10RX6
REXROTH Kugelgewindetrieb 50X10RX6
...
Preis inkl. MwSt.:
Art-Nr.: 260LRP 130.200
NADELLA Einstellmutter Baureihe LRP
NADELLA Einstellmutter Baureihe LRP
...
Preis inkl. MwSt.:
Art-Nr.: 250LRE 15
NADELLA Einstellmutter
NADELLA Einstellmutter
...
Preis inkl. MwSt.:
Art-Nr.: 260NL 40X40R N/S WPR
EWELLIX Kugelmutter
EWELLIX Kugelmutter
...
Preis inkl. MwSt.:
Art-Nr.: 262R12-10B1-FSW-210-280-0,018
HIWIN Kugelgewindetrieb geschliffen
HIWIN Kugelgewindetrieb geschliffen
...
Preis inkl. MwSt.:
Art-Nr.: 264R030424617
REXROTH Kugelgewindetrieb
REXROTH Kugelgewindetrieb
...
Preis inkl. MwSt.:
Art-Nr.: 259DST-JSRM-4036DS18X40
IGUS Gewindemutter
IGUS Gewindemutter
Produktart: Gewindemutter
...
Preis inkl. MwSt.:
Art-Nr.: 264R151234075
REXROTH KUGELGEWINDEMUTTER X10RX3,969-5
REXROTH KUGELGEWINDEMUTTER X10RX3,969-5
...
Preis inkl. MwSt.:
Art-Nr.: 264R150221083
REXROTH KUGELGEWINDEMUTTER X5RX3-4
REXROTH KUGELGEWINDEMUTTER X5RX3-4
...
Preis inkl. MwSt.:
Art-Nr.: 264R344601102
REXROTH NUTMUTTER NMG 15X1 - ZN &
REXROTH NUTMUTTER NMG 15X1 - ZN &
...
Preis inkl. MwSt.:
Art-Nr.: 264R151237013
REXROTH KUGELGEWINDEMUTTER X20RX3,969-2
REXROTH KUGELGEWINDEMUTTER X20RX3,969-2
sofort lieferbar: 1-2 Kalendertage
Verfügbare Menge: 2 Stück
Preis inkl. MwSt.:
Art-Nr.: 45565398532
Wellenmutter KMK-R Gewinde M12 x 1, 1.4301
Wellenmutter KMK-R Gewinde M12 x 1, 1.4301
...
Preis inkl. MwSt.:
Art-Nr.: 264R040416780
Kugelgewindetrieb 12x2Rx1,2
Kugelgewindetrieb 12x2Rx1,2
...
Preis inkl. MwSt.:
Art-Nr.: 264R200171314
REXROTH KUGELWAGEN NRFG KWD-030-FNS-C1-H-0
REXROTH KUGELWAGEN NRFG KWD-030-FNS-C1-H-0
...
Preis inkl. MwSt.:
Art-Nr.: 264R344600304
REXROTH NUTMUTTER NMZ 12X1
REXROTH NUTMUTTER NMZ 12X1
...
Preis inkl. MwSt.:
Art-Nr.: 264R067001200
REXROTH SUPERKUGELBUECHSE KBA-12
REXROTH SUPERKUGELBUECHSE KBA-12
...

mehr Produkte

Kugelgewindetriebe

Für Anwendungen, die eine höhere Genauigkeit, hohe Spielfreiheit und hohe Verfahrgeschwindigkeit erfordern, gibt es Spindeln, bei denen zwischen den Gewindegängen der Spindel und der Mutter Kugeln die Kräfte übertragen. Diese Kugeln laufen in einem geschlossenen System um.
Die Gleitreibung von Trapezgewindetrieben wird durch Rollreibung ersetzt, mit all den Vorteilen, die damit verbunden sind. Diese Spindeltriebe werden Kugelumlaufspindeln, Kugelgewindespindeln oder Kugelgewindetriebe genannt.

Dynamische Vorgänge mit ständigen raschen Bewegungsprozessen werden aufgrund ihres hohen Wirkungsgrads häufig mit Kugelgewindetrieben gelöst. Der heutige Werkzeugmaschinenbau ist ohne diese Spindelart nicht mehr denkbar. Bei Bewegungen der Werkzeugschlitten in drei Achsen, mit den geforderten Geschwindigkeiten und der gewünschten Spielfreiheit, sind Kugelgewindetriebe unverzichtbar.

Aufbau und Funktion eines Kugelgewindetriebs



In der Regel bewegt sich die nicht drehende Kugelgewindemutter linear auf der rotierenden Kugelgewindespindel. Der Antrieb erfolgt durch einen Elektromotor, der über den Spindelzapfen angeschlossen ist.

Kugelgewindespindel

Die Laufbahnen der Kugelgewindespindel haben ein gotisches Profil. Dadurch entsteht ein Punktkontakt zwischen Laufbahn und Kugeln, der zu hervorragenden Laufeigenschaften mit exakter Führung, gleichmäßiger Lastverteilung und hoher Steifigkeit führt. Ist die Steigung der Spindel größer als der Kugeldurchmesser, können Spindeln und Mutter zwei- oder mehrgängig ausgeführt werden. Da hierdurch die Anzahl der tragenden Gänge bei gleichem Bauraum erhöht wird, ist die Tragfähigkeit dieser Kugelgewindetriebe größer als bei eingängigen Trieben.

Kugellaufbahn mit gotischem Profil

Kugelgewindemuttern

Kugelgewindemuttern sind in der Regel das linear bewegte Teil des Kugelgewindetriebs und werden an der Anschlusskonstruktion befestigt. Dafür stehen sie in verschiedenen Bauformen, wie Flansch-, Zylinder- oder Einschraubmuttern, zur Verfügung. Wie die Spindeln haben die Gewindemuttern Laufbahnen, in denen die Kugeln geführt werden und einen Wälzkörperumlauf durchlaufen. Dieser besteht aus dem Vorlauf, in der die Kugeln die Kräfte zwischen Spindel und Mutter übertragen (Tragzone), und dem Rücklauf.



Vorspannung und Steifigkeit

Durch das Vorspannen von Kugelgewindetrieben wird die Steifigkeit der Mutter erhöht. Darüber hinaus wird das Axialspiel reduziert und die Positioniergenauigkeit verbessert. Die Vorspannung entspricht üblicherweise 2 % bis 10 % (bei Doppelmuttern) der dynamischen Tragzahl.

Meist wird die Vorspannung über Kugelsortierung festgelegt. Bei Muttern mit Vorspannung werden Kugeln mit einem definierten Übermaß eingebaut. Dadurch werden die Kugeln auch ohne Belastung von außen bereits geringfügig elastisch verformt. Es entsteht Vierpunktkontakt zwischen den Laufbahnen und den Kugeln.

Zweipunktkontakt bei einem nicht vorgespannten Kugelgewindetrieb

Vierpunktkontakt bei einem durch Kugelsortierung vorgespannten Kugelgewindetrieb



Einstellbare Muttern sind geschlitzt. Bei diesem Mutterntyp lässt sich der wirksame Durchmesser des Mutterngewindes durch eine Stellschraube verändern. Die Vorspannung ist somit stufenlos einstellbar.

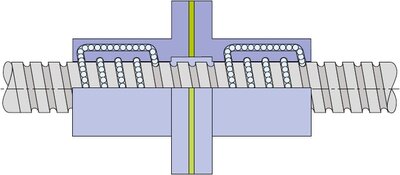

Bei Doppelmuttern werden zwei Einzelmuttern durch einen Distanzring definiert gegeneinander verspannt und anschließend fixiert. Die Dicke des Distanzrings bestimmt dabei die Stärke der Vorspannung.



Doppelmutter mit Distanzring



Eine andere Vorspannungsmöglichkeit besteht darin, die beiden Mutternhälften gegeneinander zu verdrehen.

Beim Shiften (Verschieben) wird das Wirkprinzip einer vorgespannten Doppelmutter in einer Einzelmutter umgesetzt. In der Mitte der Mutter wird ein definierter Steigungsversatz im Gewinde erzeugt, so dass sich die Kugelumläufe vor und hinter dem Steigungsversatz gegeneinander verspannen.

Da bei vorgespannten Doppelmuttern und geshifteten Einzelmuttern Zweipunktkontakt auftritt, zeichnen sie sich durch ein wesentlich günstigeres Reibmomentverhalten aus als vorgespannte Einzelmuttern.



Genauigkeit

Kugelgewindetriebe müssen je nach Aufgabenstellung bestimmte Genauigkeitswerte erreichen. Grundsätzlich ist es selbst mit den modernsten Fertigungsverfahren nicht möglich, Spindeln eines Kugelgewindetriebs ohne Abweichungen zu fertigen.

Dadurch entstehen Wegschwankungen. Abhängig des Ausmaßes dieser Schwankungen werden Spindeln in verschiedene Toleranzklassen eingeteilt. Für gerollte Spindeln gelten die Toleranzklassen T1, T3, T5, T7 und T9, wobei T1 die Toleranzklasse mit der geringsten Wegschwankung ist. Geschliffene Präzisionsspindeln werden in P-Toleranzklassen unterteilt.
