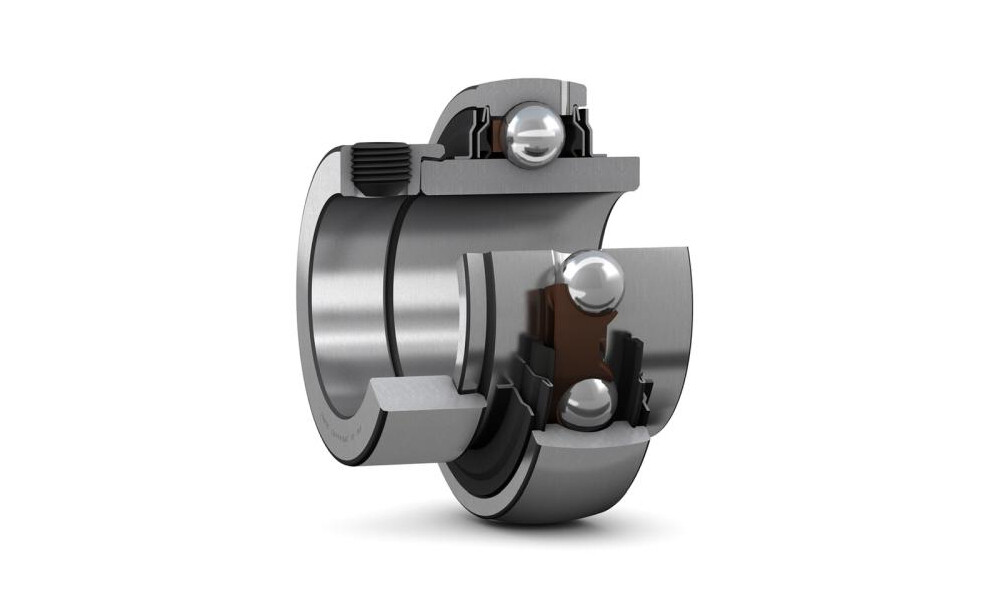

SKF Y-Lager mit beidseitig verbreitertem Innenring, Exzenterringbefestigung

SKF Y-Lager mit Exzenterring
Artikelnummer: 100YEL 205-2F

Y-Lager mit Exzenterring sollten vornehmlich in Lagerungen mit gleichbleibender Drehrichtung Verwendung finden. Bei diesen Lagern ist eine Seite des Innenrings mit einer exzentrischen Andrehung versehen, auf die der Exzenterring mit einer exzentrischen Ausdrehung aufgesetzt wird und in Drehrichtung der Welle gegenüber dem Innenring verdreht und festgezogen wird. Durch Festziehen des Gewindestifts im Exzenterring wird das Lager auf der Welle gesichert.

Die Y-Lager dieser Reihe haben einen beidseitig verbreiterten Innenring. Dadurch ist die Verkippung des Innenrings auf der Welle eingeengt, was die Lager ruhiger laufen lässt.

Die Lager der Reihe YEL 2 sind mit einer Hochleistungs-Standarddichtung und auf beiden Seiten mit einer zusätzlichen Schleuderscheibe versehen. Die Schleuderscheiben sind entweder aus:

  • Stahlblech gepresst, Lager-Nachsetzzeichen 2F
  • aus Stahlblech gepresst und mit einer anvulkanisierten Dichtlippe (Mehrfachdichtung) versehen Nachsetzzeichen 2RF/VL065

Die Y-Lager der ReiheYEL 2 haben serienmäßig zwei, um 120° versetzte Schmierbohrungen, die beidseits der Laufrille im Außenring angeordnet sind.

Andere Variante wählen
  • Preis inkl. MwSt.
  • Netto
  • Versandkosten werden im Warenkorb berechnet
  • ...
  • Wir sind nur für Sie da: +49 8131 / 3331 - 0
  • Mo. bis Do. 7:30 - 17:00 Uhr, Fr. 7:30 - 15:30 Uhr
  • Ihr Familienunternehmen seit 80 Jahren, an 9 Standorten
Technische Daten
  • Hersteller/MarkeSKF
  • Zolltarifnummer84821090
  • Gewicht pro1 Stück
  • Breite C15 mm
  • Innendurchmesser d25 mm
  • GewindeM6x0.75
  • Breite B34,9 mm
  • BauartSpannlager
  • BaureiheYEL..
  • Breite mit Befestigung B144,4 mm
  • Ausführung GummidämmringRIS 205
  • Bohrungskennzahl05
  • Tragzahlen dynamisch14 kN
  • Schultermaß d133,74 mm
  • Abdeckung/Abdichtung Bezeichnergepresster Stahlblech, innen NBR anvulkanisiert mit vorangestellter, aus Stahlblech, Schleuderscheibe
  • Abdeckung/Abdichtung Kennzeichen2F
  • HerstellerartikelnummerYEL 205-2F
  • EAN7316577035110
  • Gewicht242 g
  • Außendurchmesser D52 mm
  • Drehrichtunggleichbleibend
  • WerkstoffStahl
  • Art der BefestigungExzenterring
  • Bohrungsformzylindrisch
  • Ausführung Mantelflächeballig
  • Schultermaß d237,4 mm
  • Mittenmaß S26,9 mm
  • r min0,6 mm
  • Tragzahlen statisch7,8 kN
  • zöllig/metrischmetrisch
  • Ringnutnein
Artikelgruppe: 100650 SKF Y-Lager, Gehäuse, Einheiten
