Klemmplatten für Zahnriemen
Klemmplatten, auch als Spannplatten bezeichnet, werden in Linearanwendungen verwendet, um Zahnriemen sicher zu befestigen und zu spannen. Sie erfüllen dabei folgende wesentliche Funktionen:
Fixierung des Zahnriemens: Die Klemmplatte hält den Zahnriemen fest an Ort und Stelle, sodass er sich nicht verschieben kann. Dies ist wichtig, um die präzise Positionierung und Bewegungswiederholung sicherzustellen.
Spannung des Zahnriemens: Eine richtige Spannung des Zahnriemens ist entscheidend, um Schlupf zu vermeiden und eine gleichmäßige Kraftübertragung zu gewährleisten. Die Klemmplatte hilft dabei, die Spannung im Zahnriemen aufrechtzuerhalten, wodurch ein effizienter Betrieb des Systems ermöglicht wird.
Schwingungsdämpfung: Durch das Halten des Zahnriemens unter Spannung kann die Klemmplatte auch Schwingungen und Vibrationen minimieren, die sonst die Genauigkeit und Lebensdauer des Systems beeinträchtigen könnten.
Sicherung der Enden des Zahnriemens: In vielen Linearanwendungen werden die Enden des Zahnriemens durch Klemmplatten fixiert, um eine sichere und stabile Befestigung zu gewährleisten, was insbesondere bei umkehrenden Bewegungen wichtig ist.
Insgesamt tragen Klemmplatten dazu bei, die Funktionsfähigkeit, Präzision und Zuverlässigkeit von Linearantriebssystemen zu gewährleisten, indem sie den Zahnriemen korrekt fixieren und spannen.
Verfügbare Menge: 197 Stück
Verfügbare Menge: 415 Stück
Verfügbare Menge: 672 Stück
OPTIBELT CP Spannplatten finden in der Lineartechnik Verwendung, um den Zahnriemen zu befestigen.
Werkstoff: Aluminium
Verfügbare Menge: 84 Stück
Verfügbare Menge: 147 Stück
Verfügbare Menge: 30 Stück
Verfügbare Menge: 19 Stück
Verfügbare Menge: 49 Stück
Verfügbare Menge: 1 Stück
Verfügbare Menge: 24 Stück
Verfügbare Menge: 69 Stück
Verfügbare Menge: 23 Stück
Verfügbare Menge: 128 Stück
Verfügbare Menge: 18 Stück
Verfügbare Menge: 26 Stück
Verfügbare Menge: 5 Stück
Verfügbare Menge: 11 Stück
Verfügbare Menge: 101 Stück
Verfügbare Menge: 21 Stück
Verfügbare Menge: 169 Stück
mehr Produkte
LINEARANTRIEBE
Die zentrale Funktion von Linearantrieben besteht darin, eine rotierende Bewegung in eine lineare Bewegung umzuwandeln. Dabei unterscheidet man zwischen zwei unterschiedlichen Konstruktionsweisen, um den Linearschlitten zu bewegen:

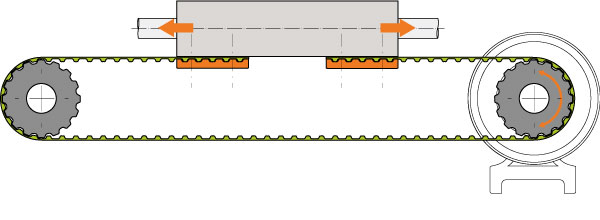

Linearantrieb mit stehendem Motor
Bei dieser Bauweise wird der Linearschlitten über zwei Klemmplatten am Zahnriemen fixiert. Die nötige Vorspannung des Zahnriemens wird durch das Verstellen einer Achse oder das Verschieben einer der Klemmplatten eingestellt. Da in diesem System keine Rückenrollen verwendet werden, entfällt die wechselnde Biegelast auf den Riemen. Im Betrieb muss im Wesentlichen nur der Schlitten zusammen mit der Nutzlast beschleunigt werden. Die Zahnriemenenden werden vorzugsweise mit Klemmplatten am Schlitten befestigt, was eine zuverlässige Klemmung der Zahnriemen bis zu ihrer Bruchgrenze sicherstellt.
Diese Variante des Linearantriebs hat sich aufgrund der geringeren Kosten und der höheren möglichen Beschleunigung bei kleinen und mittleren Anwendungen bewährt.
.

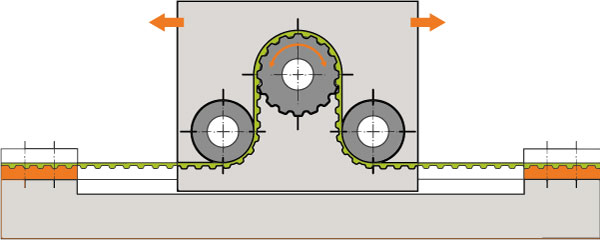

Linearantrieb mit bewegtem Motor
In dieser Variante wird der Linearschlitten zusammen mit dem antreibenden Motor beschleunigt, weshalb der Linearschlitten auch als Laufkatze bezeichnet wird. Diese Bauweise wird vor allem bei sehr großen Verfahrwegen eingesetzt, ist jedoch weniger verbreitet als die Variante mit stehendem Motor.
Hier wird die nötige Umschlingung des Zahnriemens an der Antriebsscheibe durch zwei rückenseitige zylindrische Rollen am Linearschlitten gewährleistet, weshalb dieser Antrieb auch als Omega-Antrieb bezeichnet wird. Der Zahnriemen wird dabei einer wechselnden Biegelast ausgesetzt. Die Enden des Zahnriemens sind mit je einer Klemmplatte fixiert.
Neben der Nutzlast muss in diesem Fall auch der Schlitten samt dem vergleichsweise schweren Motor beschleunigt werden. Vorteile dieser Konstruktion sind die sichere Abstützung des Riemens, insbesondere bei großen Verfahrwegen, und die verkürzte Länge des Lasttrums im Vergleich zu Antrieben mit stehendem Motor. Dadurch wird eine erhöhte Steifigkeit und eine verbesserte Positioniergenauigkeit unter Last erreicht.
Alternativ kann in dieser Bauweise der Schlitten oder die Laufkatze feststehen, während der sonst unbewegliche Rahmen, beispielsweise in der Funktion eines Tisches, bewegt wird.
Empfehlungen für den Einbau und die Wartung
Durch die Anwendung von Riemen-Messwerkzeugen kann die Funktionalität von Riementrieben sichergestellt und die Wartung über einen längeren Zeitraum aufrechterhalten werden. Sie werden dazu verwendet, die optimale Vorspannung und Ausrichtung von Riemenscheiben zuverlässig zu überprüfen. Darüber hinaus werden sie als Hilfsmittel eingesetzt, um Profile zu bestimmen und den Verschleiß an Riemenscheiben zu prüfen.
Die SERVICE-BOX von Optibelt ist als Unterstützung für viele Einsatzbereiche vor Ort gedacht.
Optibelt TT Frequenz Messgerät
Das optibelt TT Frequenz-Messgerät dient zur Vorspannungsüberprüfung von Antriebsriemen durch Frequenzmessung.
Der OPTIBELT Laser Pointer II ist ein praktischer Helfer bei der fachgerechten Ausrichtung der Riemenscheiben.
