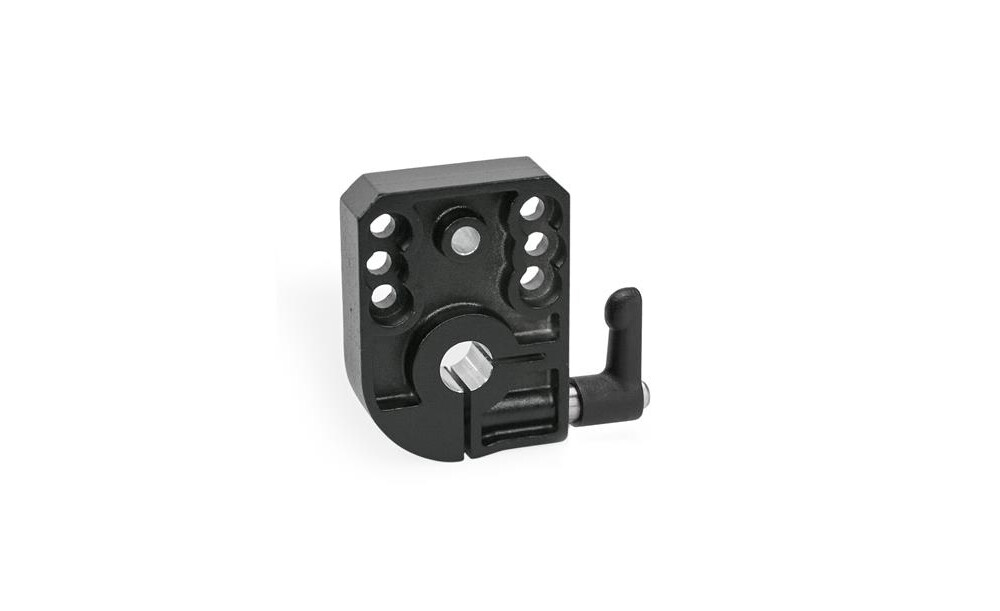

Klemmplatten GN 953.7 werden in Verbindung mit Stellungsanzeigern GN 953 und GN 953.2 eingesetzt. Über die Befestigungsbohrungen können marktübliche Bohrbilder abgedeckt werden. Auf einfache Weise und ohne großen Konstruktions- und Montageaufwand können Spindeln nach dem Verstellen geklemmt und damit gesichert werden. Gleichzeitig sind die Platten mit der Bohrung Ø 6,1 zur Aufnahme der Drehmomentabstützung des Stellungsanzeigers versehen. Die Klemmplatte kann so montiert werden, dass die Lage des Klemmhebels wahlweise links oder rechts ist.

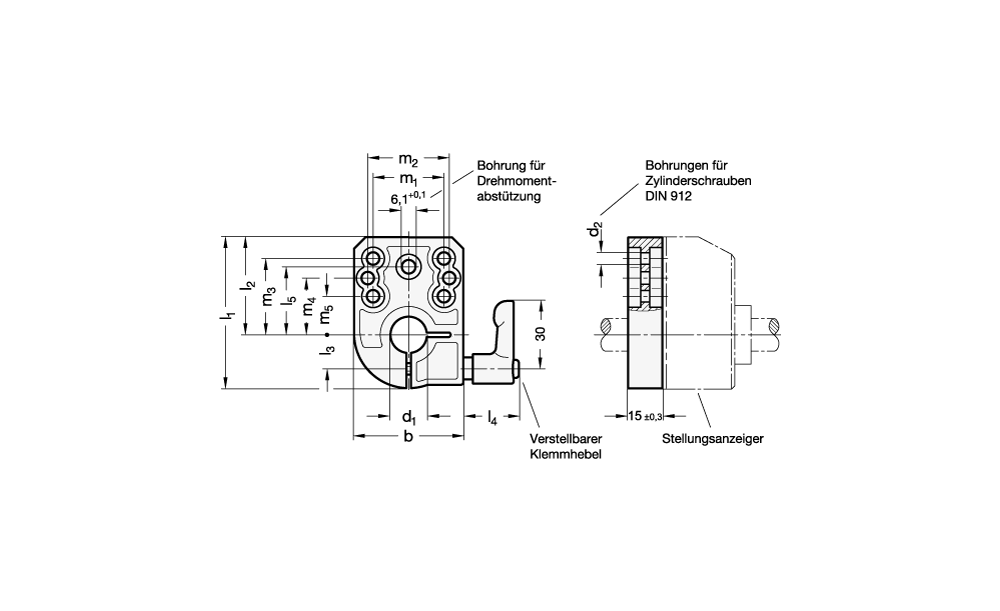

Technische Eigenschaften:

• Bohrung d1: B 20
• Breite b: 48
• d2: 5.5
• Gewicht: 0.173 kg
• l1: 66.5
• l2: 43
• l3: 15
• l4: 24.5
• l5: 30
• m1: 34
• m2: 36
• m3: 33.6
• m4: 25
• m5: 17
• Werkstoff: ZD - Zink-Druckguss

Weitere Informationen:

REACH KONFORM | ROHS KONFORM
