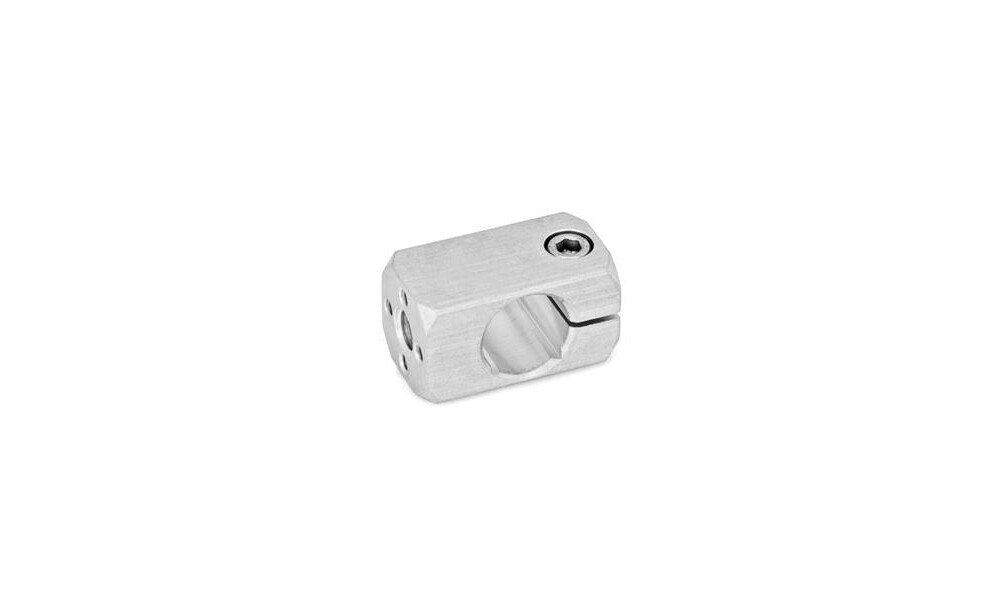

Anbau-Klemmhalter GN 478 sind unter anderem zur Montage von Sensorhaltern GN 479 und Halteblechen GN 479.1 vorgesehen. Sie besitzen ein Zentralgewinde und ab Bohrung d1 = B15 ein zusätzliches Bohrbild 4 x M4. Die Klemmschraube ist in der Standardausführung eine Zylinderschraube mit Innensechskant ISO 4762. Sie kann durch ein Klemmhebelset GN 511 ersetzt werden (Bestellbezeichnung siehe Maßtabelle).

Technische Eigenschaften:

• Bohrung d1: B 12
• d3 Klemm- gewinde: M 5
• Gewicht: 0.016 kg
• Gewinde d2: M 5
• k: 16
• Klemmhebel für d3: 511-M5-16
• l1: 32
• l2: 17
• l3: 15
• Oberfläche: MT - matt, gleitgeschliffen
• s Vierkant: 10
• t: 9
• Werkstoff: AL - Aluminium

Weitere Informationen:

REACH KONFORM | ROHS KONFORM
