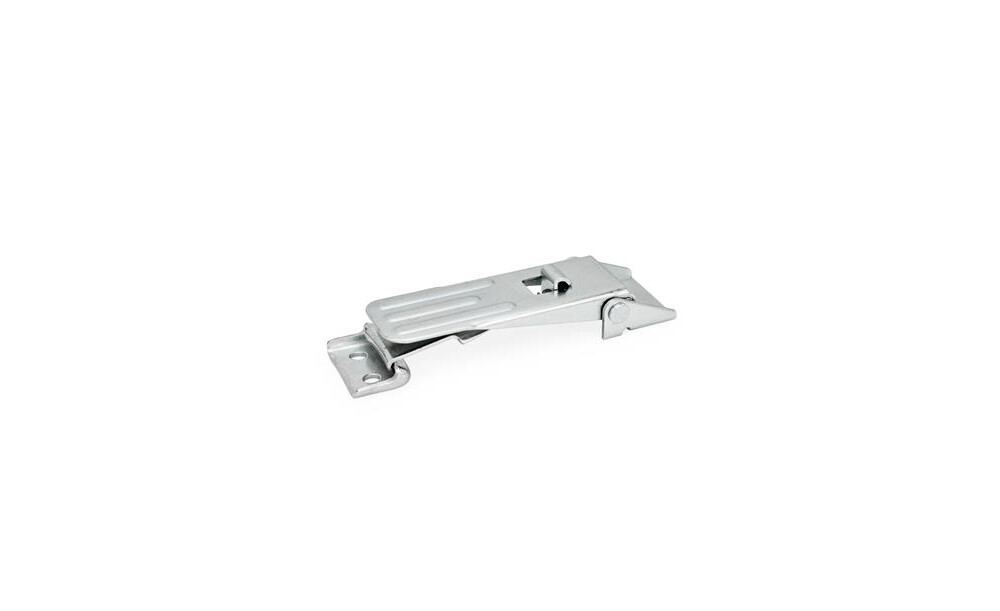

GANTER Spannverschluss GN821

GANTER Spannverschluss mit Sicherungsbügel
Artikelnummer: 480GN821-400-S-ST-1
Spannverschlüsse GN 821 werden u. a.eingesetzt zum sicheren Halten von Klappen, Behälterdeckeln und dergleichen. Durch die Totpunktüberschreitung halten sie vibrationsfest. Über den Hubweg w1 des Spannhakens können die zu verbindenden Teile beim Spannen bis zu 6 mm zusammengezogen werden. Der Verstellbereich w2 wird über eine Spindel M6 des Spannhakens erzielt. Die Formen S, SV und SS verhindern ein unbeabsichtigtes Lösen des Spannverschlusses. In der Standardausführung haben die Spannverschlüsse der Formen SS dasselbe Schloss bzw. denselben Schlüssel. Die in der Tabelle angegebene Haltekraft ist ein Richtwert für die mögliche statische Zugbeanspruchung des Spannverschlusses. Je nach Einsatzbedingung, z.B. durch Vibrationen oder schlagartige Beanspruchung, kann die Haltekraft beeinträchtigt sein. Der Gegenhaken gehört zum Lieferumfang.

Technische Eigenschaften:

  • Form S Form SS: 147
  • b1: 46.5
  • b2: 45
  • b3: 38
  • b4: 27
  • d: 6.3
  • Form: S, mit Sicherung
  • Gewicht: 0.220 kg
  • Größe: 400
  • h1: 22
  • h2: 12
  • h3: 28.5
  • h4: 32.5
  • Haltekraft: 4000
  • Kennziffer: 1, lange Ausführung
  • l1 min. Kennziffer 1 Form A Form SV: 144
  • l2 min. Kennziffer 1 Form A Form SV: 120.5
  • l3: 32
  • l4 min. Kennziffer 2 Form A Form SV: 80.5
  • l5 min. Kennziffer 2 Form A Form SV: 118
  • m1: 20
  • m2: 12
  • m3: 11.5
  • r: 107.5
  • RoHS: Ja
  • w1 ˜ Hub: 6.5
  • w2 ˜ Verstellweg Form A Form SV: 15
  • Werkstoff: ST, Stahl
  • Breite b1: 46,5 mm
  • Spannarmlänge r oder r1: 107,5
  • Lochabstand m1: 20 mm
  • Oberfläche: verzinkt, blau passiviert
  • Verstellweg w2: 15 mm
  • Breite b2: 45 mm
  • Haltekraft N: 4000 N
  • Lochabstand m3: 11,5 mm
  • Lochabstand Gesamtlänge l2 oder l4: 120,5 mm
  • Höhe h1: 22 mm
  • Gesamtlänge: 144 mm
  • Typ: GN821
  • Lochabstand m2: 12 mm
  • Hub w1: 6,5 mm
  • Gesamtlänge l3: ohne
  • Durchmesser d1: 0 mm
  • Gesamtlänge l1 oder l5: 144
  • Außengewinde Schubstange d3: 0

Weitere Informationen:

REACH KONFORM; >0,1% Pb; SCIP: noch keine Meldung erfolgt_Nachtrag LM | ROHS KONFORM; >0,1% Pb; unter Inanspruchnahme derAusnahmeregelung 6a des Anhang III

Andere Variante wählen
  • Preis inkl. MwSt.32,03
  • Netto26,92
  • Versandkosten werden im Warenkorb berechnet
  • Staffelpreise
  • Ab Lager lieferbar: 3-4 Werktage
    Verfügbare Menge: 96 Stück
  • Taggleicher Standardversand bis 16 Uhr
  • Mo. bis Do. 7:30 - 17:00 Uhr, Fr. 7:30 - 15:30 Uhr
  • Ihr Familienunternehmen seit 80 Jahren, an 8 Standorten
Technische Daten
  • Gewicht220 g
  • Herstellerartikelnummer821-400-S-ST-1
  • EAN4045525540071
  • ProduktartSpannverschluss
  • Gesamtlänge144 mm
  • ECLASS 7.121-04-17-18 (Verschlussspanner)
  • Hersteller/MarkeGANTER
  • Zolltarifnummer83089000
  • Gewicht pro1 Stück
  • WerkstoffStahl
  • Größe400
Artikelgruppe: 480100 Ganter
