GANTER Spannverschluss GN821

Zu den Varianten

Spannverschlüsse GN 821 werden u. a.eingesetzt zum sicheren Halten von Klappen, Behälterdeckeln und dergleichen. Durch die Totpunktüberschreitung halten sie vibrationsfest.

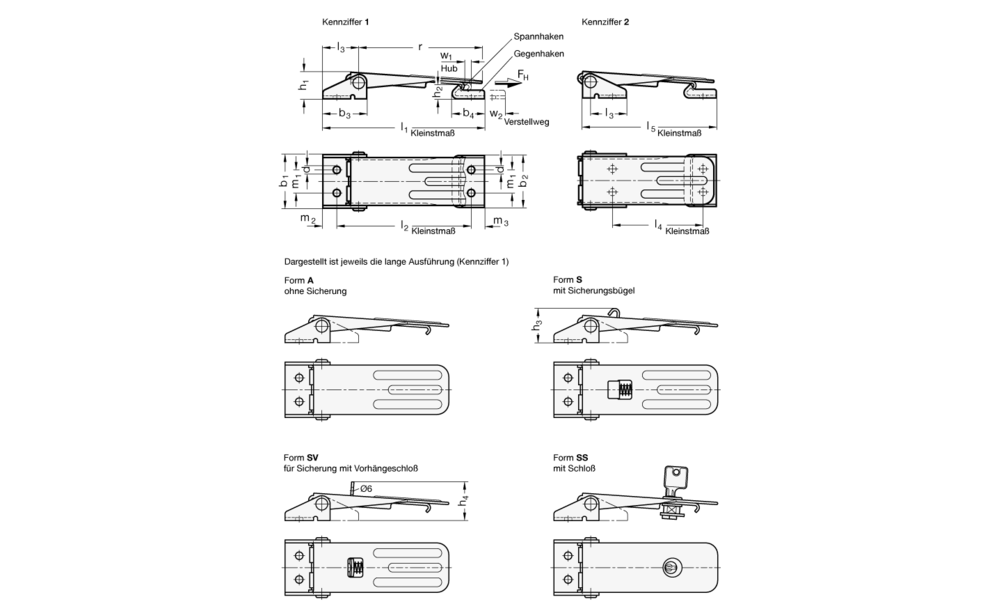

Über den Hubweg w1 des Spannhakens können die zu verbindenden Teile beim Spannen bis zu 6 mm zusammengezogen werden. Der Verstellbereich w2 wird über eine Spindel M6 des Spannhakens erzielt.

Die Formen S, SV und SS verhindern ein unbeabsichtigtes Lösen des Spannverschlusses.

In der Standardausführung haben die Spannverschlüsse der Formen SS dasselbe Schloß bzw. denselben Schlüssel.

Die in der Tabelle angegebene Haltekraft ist ein Richtwert für die mögliche statische Zugbeanspruchung des Spannverschlusses. Je nach Einsatzbedingung, z.B. durch Vibrationen oder schlagartige Beanspruchung, kann die Haltekraft beeinträchtigt sein.

Der Gegenhaken gehört zum Lieferumfang.

Technische Daten
  • Hersteller/MarkeGANTER
  • Größe400
  • Oberflächeverzinkt, blau passiviert
  • Hub w16,5 mm
  • Breite b245 mm
  • Höhe h122 mm
  • Lochabstand m120 mm
  • Haltekraft N4000 N
  • Zolltarifnummer83089000
  • TypGN821
  • Breite b146,5 mm
  • Lochabstand m311,5 mm
  • Spannarmlänge r oder r1107,5
  • Lochabstand m212 mm
  • RoHSJa
  • Verstellweg w215 mm
