SKF Y-Spannlagerkopfeinheiten, Grauguss mit Exzenterringbefestigung

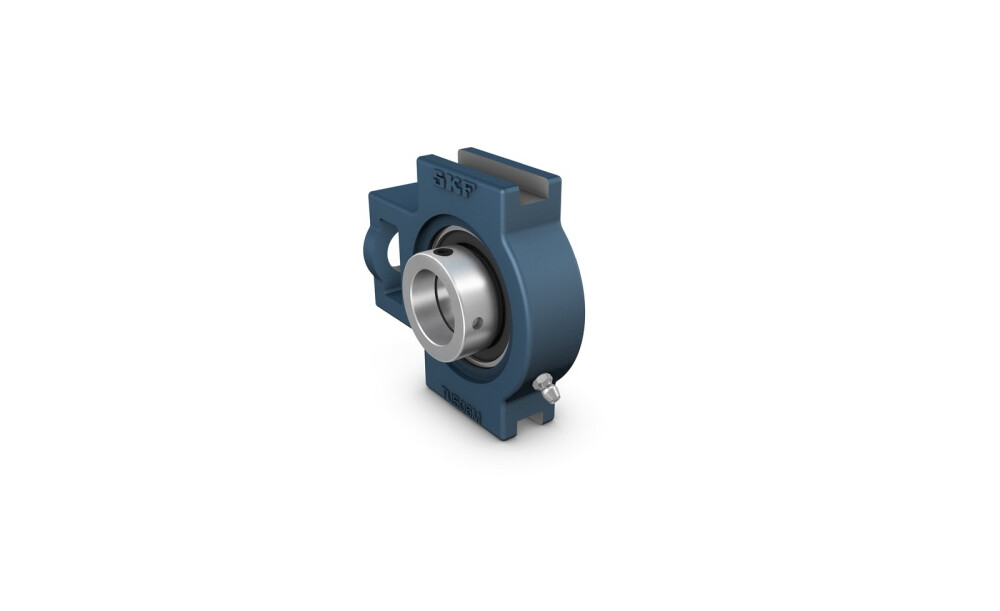

SKF Y-Spannlagerkopfeinheit mit Exzenterring
Artikelnummer: 100TU 35 FM
Kugellager-Spannkopfeinheiten bestehen aus einem Spannringlager, das in einem Gehäuse aus Verbundmaterial oder Metallguss montiert wird. Die Einheiten werden in der Regel in einem Aufnahmerahmen montiert und mit einer Stellschraube eingestellt. Einige Spannkopfgehäuse für Spannringlager sind nicht nur als Einheiten, sondern auch als separate Komponenten erhältlich. Das SKF Grundsortiment enthält Kugellager-Spannkopfeinheiten, die eine Reihe von Industrienormen erfüllen und damit für viele Industrieanwendungen geeignet sind. Vorteile: Einbaufertig;Geschmierte und abgedichtete Lager;Schnelle Befestigung auf der Welle;Vielzahl von Gehäuseformen, Gehäusematerialien und Befestigungsverfahren;Konzentrische Befestigungsoptionen für hohe Drehzahlen und niedrige Schwingungspegel

Technische Eigenschaften:

  • Bauart: Spanngehäuseeinheit
  • Baureihe: TU..FM
  • Bauform: Befestigung über Durchgangsbohrung
  • Kurzzeichen Gehäuse: TU 507 M
  • Gehäusewerkstoff: Grauguss
  • Anzahl der Befestigungsbohrungen: 1
  • Innendurchmesser d: 35 mm
  • Gehäusehöhe H: 103 mm
  • Sockelhöhe zur Wellenmitte H1/L1: 89 mm
  • Gehäuselänge L: 129 mm
  • Breite/Durchmesser Befestigungsloch N: 22 mm
  • A1: 13,5 mm
  • B1: 38,9 mm
  • H1: 89 mm
  • S1: 29,4 mm
  • L3: 64 mm
  • T: 64 mm
  • Tragzahlen dynamisch: 25,5 kN
  • N1: 17 mm
  • Schutzkappe: ECY 207
  • Nachschmiermöglichkeit ja/nein: ja
  • Bohrungsform: zylindrisch
  • Art der Befestigung: Exzenterring
  • Tragzahlen statisch: 15,3 kN
  • B: 25,4 mm
  • Kurzzeichen Lager: YET 207
  • Gehäusebreite A: 37 mm
  • A2: 30 mm
  • N2: 38 mm

Weitere Informationen:

REACH: Compliant without SVHC | ROHS: Compliant with no exemption

Andere Variante wählen
  • Preis inkl. MwSt.
  • Netto
  • Versandkosten werden im Warenkorb berechnet
  • ...
  • Taggleicher Standardversand bis 16 Uhr
  • Mo. bis Do. 7:30 - 17:00 Uhr, Fr. 7:30 - 15:30 Uhr
  • Ihr Familienunternehmen seit 80 Jahren, an 8 Standorten
Technische Daten
  • Gewicht1,5180 kg
  • HerstellerartikelnummerTU 35 FM
  • EAN7316571054100
  • Innendurchmesser d35 mm
  • Gehäuselänge L129 mm
  • ECLASS 7.123-05-16-03 (Spannlagergehäuseeinheit)
  • Hersteller/MarkeSKF
  • Zolltarifnummer84832000
  • Gewicht pro1 Stück
  • Gehäusehöhe H103 mm
  • Gehäusebreite A37 mm
Artikelgruppe: 100650 SKF Y-Lager, Gehäuse, Einheiten
