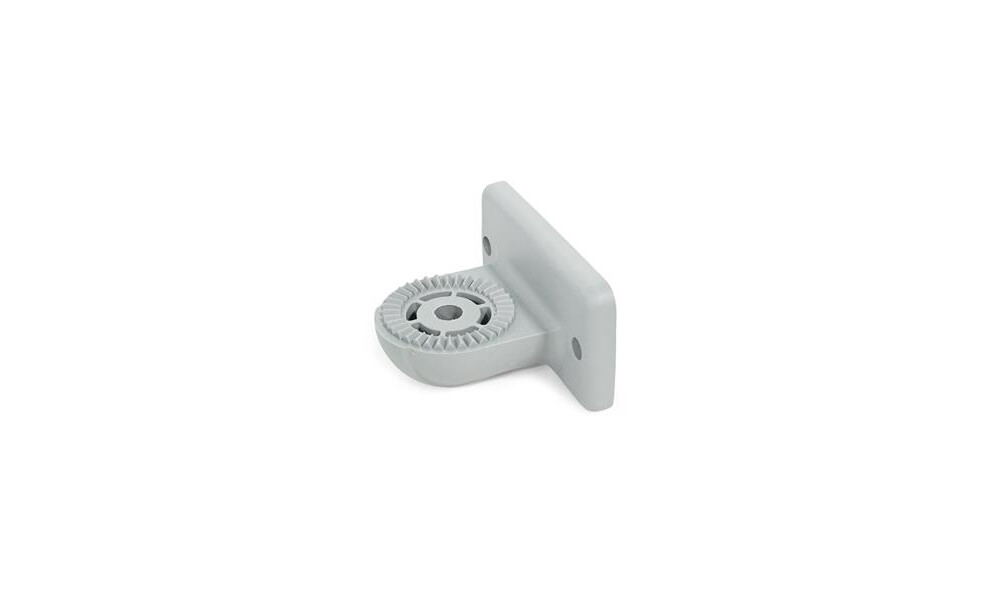

Die Befestigungslasche der Laschen-Klemmverbinder GN 272.9 ist wahlweise glatt oder mit Außenverzahnung ausgestattet. Der Flansch dient mit seinen zwei bzw. vier Bohrungen zur Befestigung des Klemmverbinders. Laschen-Klemmverbinder GN 272.9 können mit Laschen-Klemmverbindern GN 276.9 und GN 278.9 zu Gelenk-Klemmverbinder kombiniert

Technische Eigenschaften:

• d1: 8.5
• d2: 6.5
• Farbe: GR - grau, RAL 7040, matt
• Form: AV - mit Außenverzahnung
• Gewicht: 0.063 kg
• Länge l: 54
• Laschenbreite b: 40
• m1: 33
• m2: 20
• s: 13.5
• t2: 8
• Werkstoff: PA - Kunststoff, Polyamid
• x1: 40
• y1: 75
• y2: 60
