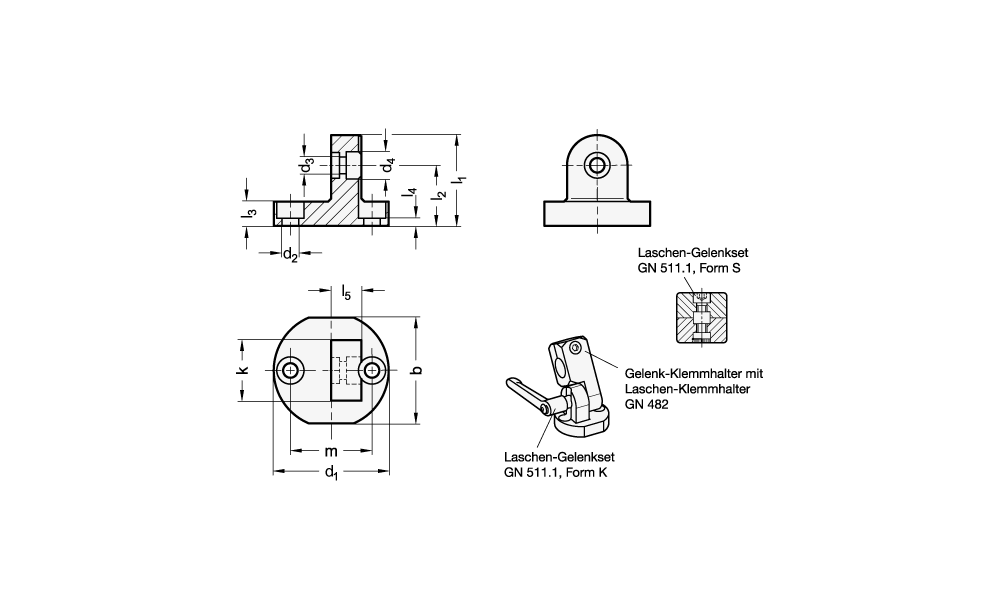

Fußlaschen-Klemmhalter GN 485 lassen sich mit Laschen-Klemmhalter GN 482, T-Laschen-Klemmhalter GN 483 sowie mit Anbau-Laschen-Klemmhalter GN 484 mit gleichen k-Maßen zu Gelenk-Klemmhaltern kombinieren. Dazu stehen Laschengelenksets GN 511.1 mit Schraube (Form S) und mit verstellbarem Klemmhebel (Form K) zur Verfügung. Die Bestellbezeichnung ist jeweils der Maßtabelle zu entnehmen. Der Bohrungsabstand m der Fußlaschen-Klemmhalter GN 485 ist auf Fuß-Klemmhalter GN 473, Klemmhalter GN 477, Flanschbolzen GN 480 sowie auf Haltemagnete GN 51.6 abgestimmt.

Technische Eigenschaften:

• b: 44
• Bohrung d1: 50
• Breite k: 30
• d2 für Schraube: M 6
• d3 Gelenk- bohrung: 6.5
• d4: 10.5
• Gewicht: 0.092 kg
• l1: 44.5
• l2: 29.5
• l3: 12.5
• l4: 6.5
• l5: 15
• Laschengelenkset für d3 Form K: 511.1-M6-30-K
• Laschengelenkset für d3 Form S: 511.1-M6-30-S
• m: 36
• Oberfläche: ELS - eloxiert, schwarz
• Werkstoff: AL - Aluminium

Weitere Informationen:

REACH KONFORM; >0,1% Pb; SCIP: noch keine Meldung erfolgt_Nachtrag LM | ROHS KONFORM; >0,1% Pb; unter Inanspruchnahme derAusnahmeregelung 6a des Anhang III
