Werkstoff: Gehäuse Größe (D) 5-12 Automatenstahl gedreht, ab Größe (D) 16 Vergütungsstahl geschmiedet. Gelenkkugel Wälzlagerstahl gehärtet, geschliffen und poliert. Lagerschale Automatenstahl mit eingeklebtem PTFE-Gewebe. Ausführung: verzinkt. Bestellbeispiel: K0718.20 Hinweis: Die Gleitlagerung der Gelenkköpfe ist wartungsfrei. Die Anschlussmaße entsprechen DIN 648 Formreihe KA.

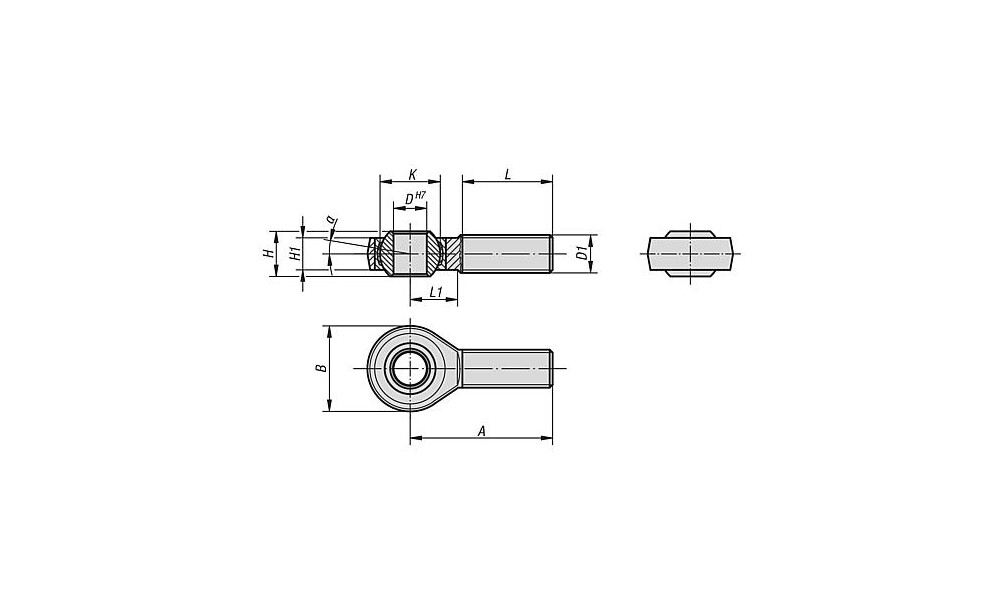

Technische Eigenschaften:

• A: 48
• Ausführung 1: mit Gleitlagerung
• Ausführung 2: Rechtsgewinde
• B: 28
• Benennung: Gelenkkopf
• D=Befestigungsbohrung: 10
• D1=Gewinde: M10
• DIN ISO: DIN ISO 12240-4
• Gewicht in kg (ERP): 0.0610
• Gewindeart: Außengewinde
• H: 14
• H1: 10,5
• K: 19,05
• L=Gewindelänge: 29
• L1: 15
• Material Grundkörper: Automatenstahl
• Oberfläche Grundkörper: verzinkt
• Produkttyp: gedreht
• RoHS: true
• Tragzahlen dynamisch kN: 23,4
• Tragzahlen statisch kN: 17,4
• Ursprungs-Land: DE
• Ursprungs-Region: 08
• Zolltarifnummer: 84833080
• a: 13°

Weitere Informationen:

REACH: Name of Material/Mixture: steel; Substance name: Lead; CAS No.: 7439-92-1; Worst case concentration in article: 0,3% |
