Technische Eigenschaften:

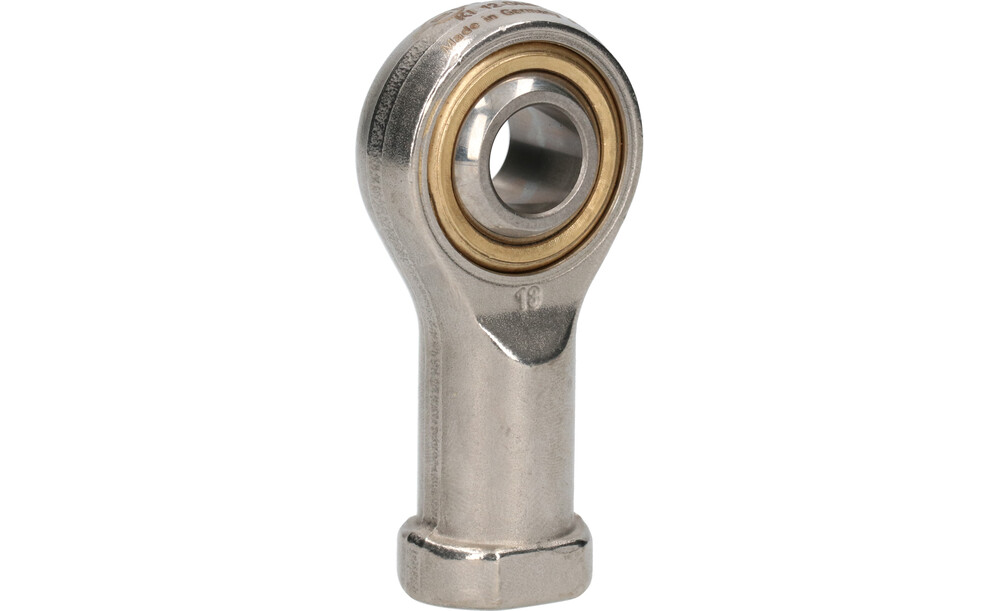

• Bauart: Gelenkkopf
• Baureihe: KI..
• Bohrungsform: zylindrisch
• Wartungspflichtig: nein
• Gleitpaarung: Stahl/PFTE
• zöllig/metrisch: metrisch
• Werkstoff: niro
• Abdeckung/Abdichtung Kennzeichen: ohne
• Lagerluft Kennzeichen: CN
• Befestigungsart: Innengewinde
• Gewindeausführung: rechts
• Innendurchmesser d: 12 mm
• Breite B: 16 mm
• Breite C: 12 mm
• Schultermaß d1: 15,4 mm
• Außendurchmesser dk: 22,2 mm
• Außendurchmesser d2: 33 mm
• Gewinde: M12
• Außendurchmesser d4: 17,5 mm
• Höhe h1: 50 mm
• Gewinde l3: 18 mm
• Gesamthöhe l4: 66,5 mm
• Außendurchmesser d5: 22 mm
• Außendurchmesser W: 19 mm
• Kippwinkel: 13 °
• Tragzahlen statisch: 15 kN
