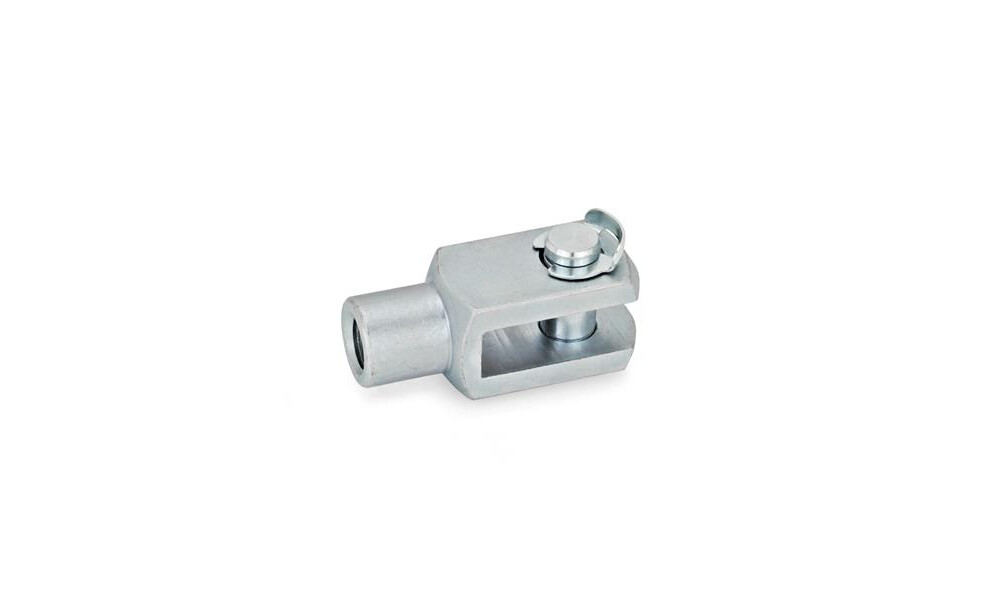

Gabelgelenke GN 751 bestehen aus dem Gabelkopf nach DIN 71752 und einem Bolzen mit axialer Wellensicherung (Form KL und SL) oder einem Schnappfederbolzen (Form B). Bei Größe d1 = 12 sieht die DIN-Ausführung unter anderem das Feingewinde M 12x1,5 vor. In der Praxis hat sich jedoch das Feingewinde M 12x1,25 durchgesetzt. Die Größe d1 = 20 ist bei DIN 71752 nicht vorgesehen.

Technische Eigenschaften:

• a: 32
• b: 16
• Bohrung d1: 16
• d3: 26
• Form: KL - Bolzen mit KL-Wellensicherung
• Gewicht: 0.330 kg
• Gewinde d2: M 16
• l2: 64
• l3: 83
• l4: 24
• Länge l1: 32
• Werkstoff: ST - Stahl
• x12: 96
• x13: 115

Weitere Informationen:

REACH Kennzeichnung nach REACH §33: Ja (>0,1% Pb); SCIP: noch keine Meldung erfolgt | ROHS KONFORM unter Inanspruchnahme der Ausnahmeregelung 6a des Anhang III
