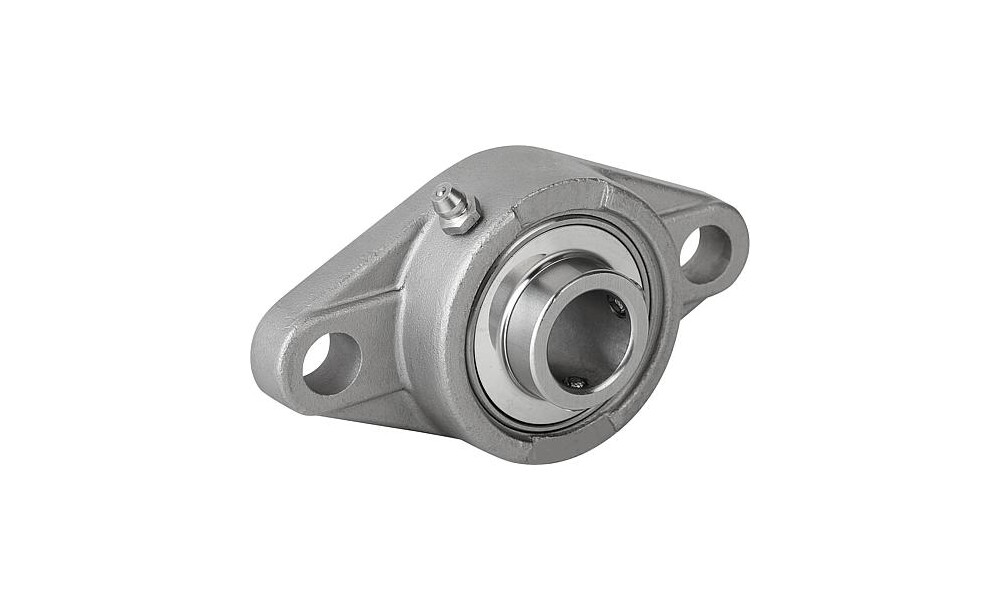

Werkstoff: Gehäuse Edelstahl 1.4301. Lager Edelstahl 1.4125. Dichtung Gummi NBR. Ausführung: blank. Bestellbeispiel: nlm 24244-20204 Hinweis: Die Gehäuselagereinheit besteht aus einem abgedichteten einreihigen Kugellager mit balligem Außenring, welches in ein Gehäuse montiert ist. Aufgrund der balligen Außenfläche des Lagers können Fluchtungsfehler der Welle ausgeglichen werden. Die Lager sind mit einer Plus-Toleranz gefertigt. Daraus ergeben sich bei Verwendung von Wellen mit h-Toleranzen Übergangs- bzw. Schiebesitze. Die Wellenbefestigung erfolgt durch Gewindestifte am Innenring. Bei normaler Anwendung sind die Gehäuselagereinheiten durch die eingebrachte Lebensdauerschmierung wartungsfrei. Sollten schwierige Umgebungsbedingungen eine Nachschmierung erforderlich machen, kann über den Schmiernippel nachträglich Schmierstoff eingebracht werden. Alle Gehäusemaße sind Nennmaße, bei denen die üblichen Gusstoleranzen berücksichtigt werden müssen. Temperaturbereich: -15 °C bis +100 °C.

Technische Eigenschaften:

• A1: 15,9
• A2: 18
• Ausführung 1: Flanschlager
• Ausführung 2: MUCFL
• B: 148
• B1: 80
• Befestigungsschraube(n): M14
• Benennung: Gehäuselagereinheit
• D=Innendurchmesser: 30
• D3: 16
• E=Bohrungsabstand: 117
• Gehäuse: FL 206
• Gewicht in kg (ERP): 0.9700
• L: 40,2
• L1: 38,1
• L2: 31
• L3: 13
• Lager: MUC 206
• Material Grundkörper: Edelstahl
• PL Edelstahl: true
• Ursprungs-Region: 08
• a: 10°
