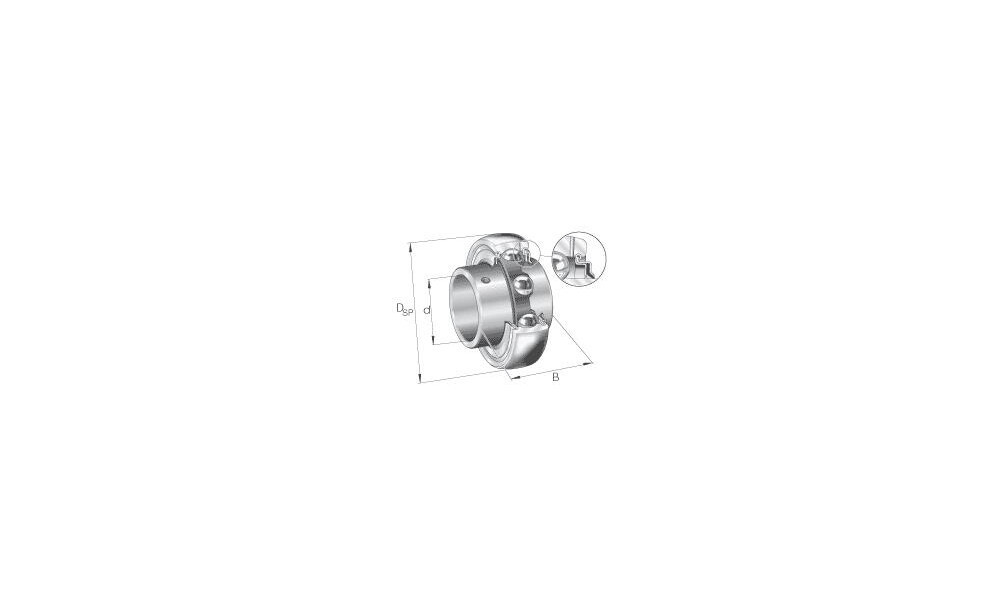

INA Spannlager mit sphärischem Außenring, Befestigung durch Gewindestifte, beidseitig R-Dichtung

Zu den Varianten

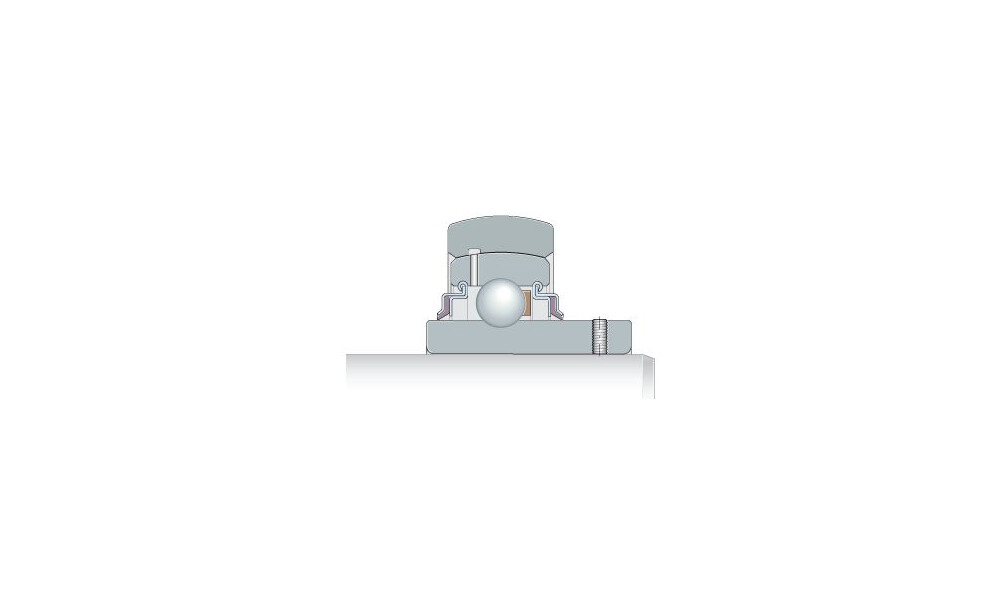

Bei diesen Spannlagern wird der Innenring durch zwei um 120° versetzte Gewindestifte auf der Welle fixiert. Diese Art eignet sich für Lagerungen mit gleichbleibender Drehrichtung, bei niedriger Drehzahl und Belastung auch für wechselnde Drehrichtung.

Die Gewindestifte sind selbsthemmend und haben ein Feingewinde mit Ringschneide zur sicheren Befestigung der Lager.

Die Lager sind, bis auf die Baureihe AY..-NPP-B, nachschmierbar.

Dichtungsform:

Zwei verzinkte, nach außen abgewinkelte Stahlblechscheiben mit dazwischenliegendem NBR-Teil und radial vorgespannter Dichtlippe. Besserer Schutz vor mechanischer Beschädigung. Größerer Fettraum durch die nach außen abgewinkelten Blechscheiben. Eingesetzt in Spannlagern mit beidseitig verbreitertem Innenring.

Nachsetzzeichen:

VA          - rostgeschützte Ausführung aus hochlegiertem Wälzlagerstahl

FA107     - Lager mit Schmierbohrungen auf der Befestigungsseite

Technische Daten
  • Hersteller/MarkeINA
  • Drehrichtungwechselnd
  • BauartSpannlager
  • BaureiheGYE..
  • zöllig/metrischmetrisch
  • Zolltarifnummer84821090
  • Art der BefestigungGewindestifte
  • Bohrungsformzylindrisch
  • Ausführung Mantelflächeballig
  • Ringnutnein
