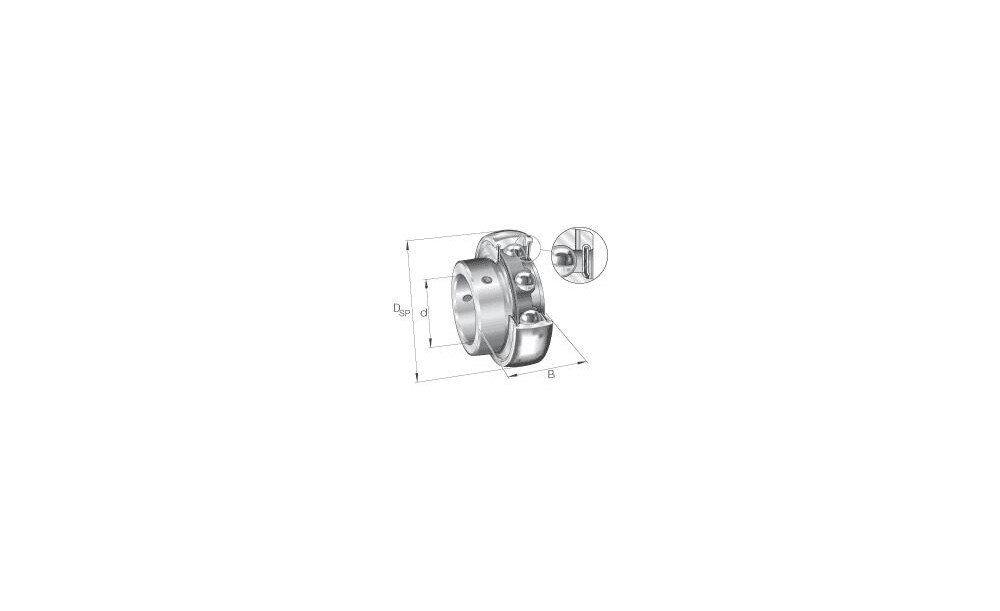

INA Spannlager mit sphärischem Außenring, Befestigung durch Gewindestifte, beidseitig P-Dichtung

Zu den Varianten

Bei diesen Spannlagern wird der Innenring durch zwei um 120° versetzte Gewindestifte auf der Welle fixiert. Diese Art eignet sich für Lagerungen mit gleichbleibender Drehrichtung, bei niedriger Drehzahl und Belastung auch für wechselnde Drehrichtung.

Die Gewindestifte sind selbsthemmend und haben ein Feingewinde mit Ringschneide zur sicheren Befestigung der Lager.

Die Lager sind, bis auf die Baureihe AY..-NPP-B, nachschmierbar.

Dichtungsform:

Zwei verzinkte Stahlblechscheiben mit dazwischen-liegendem NBR-Teil, Dichtlippe axial vorgespannt. Zum Schutz der Dichtlippe vor mechanischer -Beschädigung ist die äußere Blechscheibe tief heruntergezogen. Eingesetzt in schmal bauenden Spannlagern mit einseitig verbreitertem Innenring.

Nachsetzzeichen:

AS2/V    - Lageraußenring mit 2 Schmierbohrungen in versetzten Ebenen

Technische Daten
  • Hersteller/MarkeINA
  • Art der BefestigungGewindestifte
  • BauartSpannlager
  • Ausführung Mantelflächeballig
  • Abdeckung/Abdichtung BezeichnerZwei verzinkte Stahlblechscheiben mit dazwischenliegendem NBR-Teil, Dichtlippe axial vorgespannt
  • Drehrichtungwechselnd
  • WerkstoffStahl
  • Bohrungsformzylindrisch
  • Ringnutnein
  • Abdeckung/Abdichtung KennzeichenNPP
Produktvarianten filtern
Produktvarianten (1-16 von 16)
