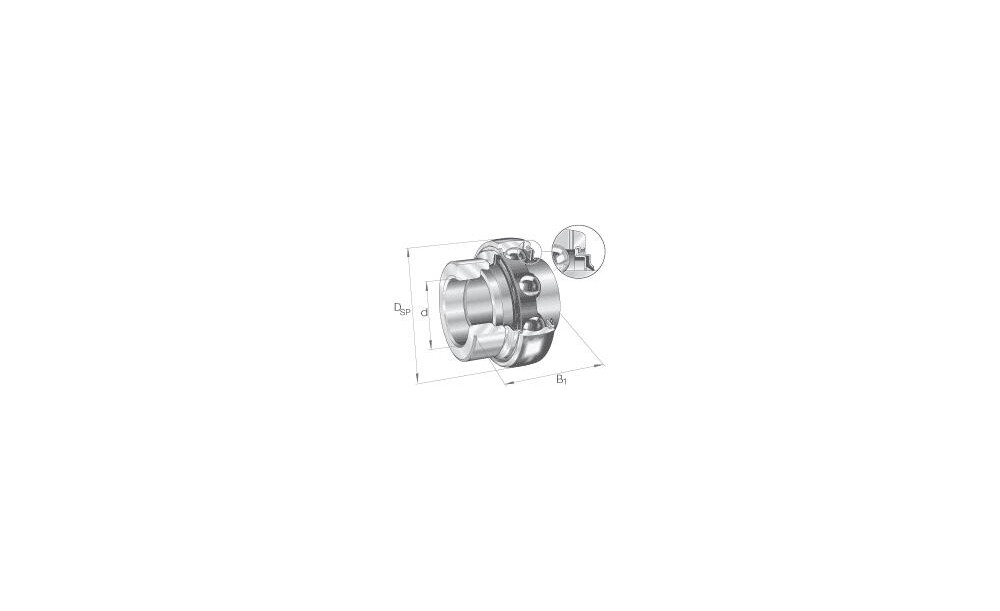

INA Spannlager mit sphärischem Außenring, Befestigung durch Exzenterspannring, beidseitig R-Dichtung

Zu den Varianten

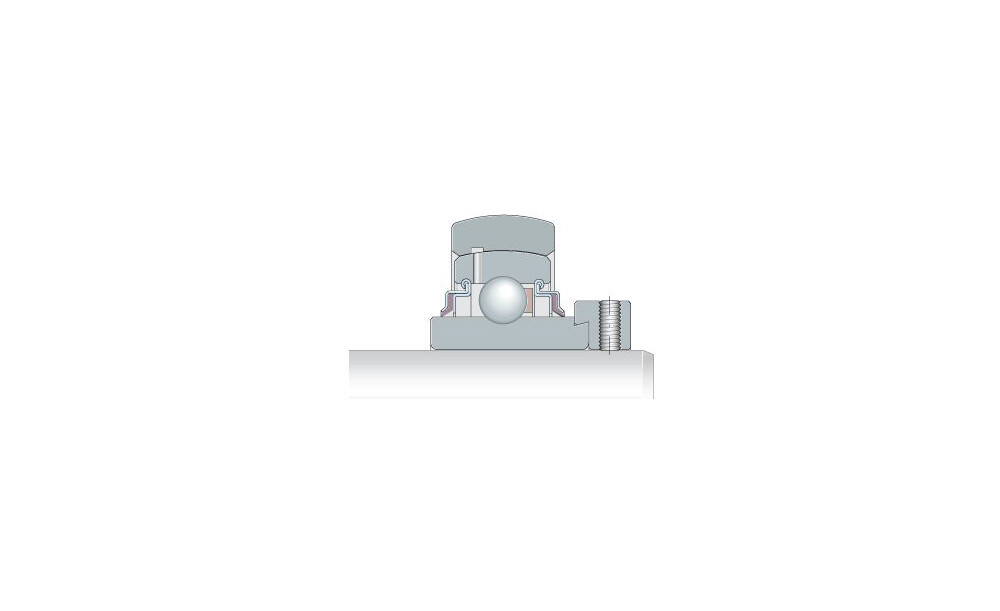

Diese „klassischen“ INA-Spannlager werden mit einem Spannring auf der Welle befestigt. Sie sind besonders geeignet für Lagerungen mit gleichbleibender Drehrichtung, bei niedriger Drehzahl und Belastung auch für wechselnde Drehrichtung.

Der Spannring wird vorzugsweise in Drehrichtung verspannt und mit einem Gewindestift gesichert. Diese Verbindungsart schont die Welle und lässt sich wieder leicht lösen.

Dichtungsform:

Zwei verzinkte, nach außen abgewinkelte Stahlblechscheiben mit dazwischenliegendem NBR-Teil und radial vorgespannter Dichtlippe. Besserer Schutz vor mechanischer Beschädigung. Größerer Fettraum durch die nach außen abgewinkelten Blechscheiben. Eingesetzt in Spannlagern mit beidseitig verbreitertem Innenring.

Nachsetzzeichen:

2C - beidseitig mit Schleuderscheibe

Technische Daten
  • Hersteller/MarkeINA
  • Drehrichtunggleichbleibend
  • WerkstoffStahl
  • Bohrungsformzylindrisch
  • zöllig/metrischmetrisch
  • Abdeckung/Abdichtung BezeichnerZwei verzinkte, nach außen abgewinkelte Stahlblechscheiben mit dazwischenliegendem NBR-Teil und radial vorgespannter Dichtlippe
  • Zolltarifnummer84821090
  • Art der BefestigungExzenterring
  • BauartSpannlager
  • Ausführung Mantelflächeballig
  • Ringnutnein
  • Abdeckung/Abdichtung KennzeichenKRR
