FAG zweireihige Schrägkugellager mit beidseitiger Abdeckung

Zu den Varianten

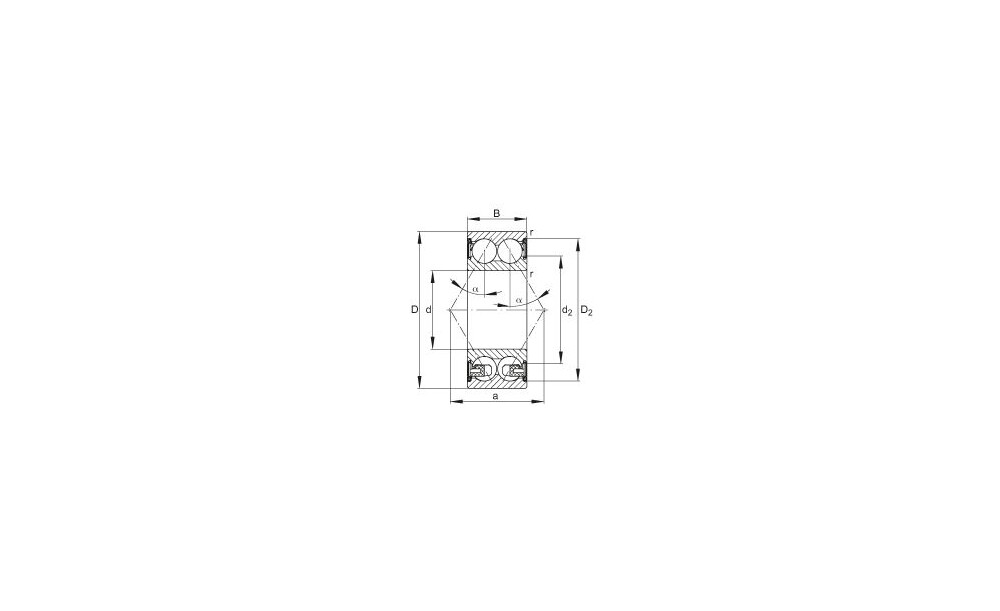

Zweireihige Schrägkugellager sind Baueinheiten mit massiven Außen- und Innenringen und Kugelkränzen mit Polyamid- oder Stahlblechkäfigen. In ihrem Aufbau gleichen sie paarig angeordneten, einreihigen Schrägkugellagern in O-Anordnung, bauen jedoch etwas schmaler als diese.

Die Lager gibt es offen und abgedichtet. Fertigungstechnisch bedingt können offene Lager am Außen- und Innenring Eindrehungen für Dicht- oder Deckscheiben haben. Abgedichtete Lager sind wartungsfrei und ermöglichen dadurch sehr wirtschaftliche Lagerungen.

Durch die Laufbahngeometrie und die zwei Reihen an Kugeln nehmen die Lager Kräfte sowohl in radialer als auch in axialer Richtung auf. Besonders geeignet sind sie daher für den Einsatz in Pumpen und Landmaschinen. Darüber hinaus werden zweireihige Schrägkugellager zum Beispiel in Anwendungen der Fördertechnik, der Verpackungstechnik sowie in Aufzügen und Kompressoren verbaut.

Die Winkeleinstellbarkeit der Schrägkugellager ist sehr gering.

Zweireihige Schrägkugellager nehmen hohe radiale und beidseitig axiale Belastungen auf. Sie eignen sich besonders für Lagerungen, bei denen eine starre axiale Führung gefordert ist.

Die axiale Belastbarkeit hängt vom Druckwinkel ab; das heißt, je größer der Winkel ist (α = 30°), desto höher kann das Lager axial belastet werden.

Reihen mit dem Nachsetzzeichen 2Z haben beidseitig Spalt­dichtungen in Labyrinthausführung. Die Einstiche und die Deckscheibengeometrie sind aufeinander abgestimmt.

Technische Daten
  • Hersteller/MarkeFAG
  • WerkstoffStahl
  • Anzahl der Reihen2
  • zöllig/metrischmetrisch
  • KäfigwerkstoffKunststoff
  • AnordnungO-Anordnung
  • Satzweiser Einbau ja/neinnein
  • KäfigbezeichnungMassiv-Schnappkäfig aus Polyamid
  • Lagerluft Bezeichnernormale Radialluft
  • Lagerluft KennzeichenCN
  • Zolltarifnummer84821090
  • BauartSchrägkugellager
  • Bohrungsformzylindrisch
  • Ringnutnein
  • Druckwinkel Alpha °30 °
  • Anzahl Lager1
  • Vorspannungnein
  • Werkstoff WälzkörperStahl
  • Abdeckung/Abdichtung Bezeichnerbeidseitig berührungsfreie Deckscheiben aus Stahlblech
  • Abdeckung/Abdichtung Kennzeichen2Z
