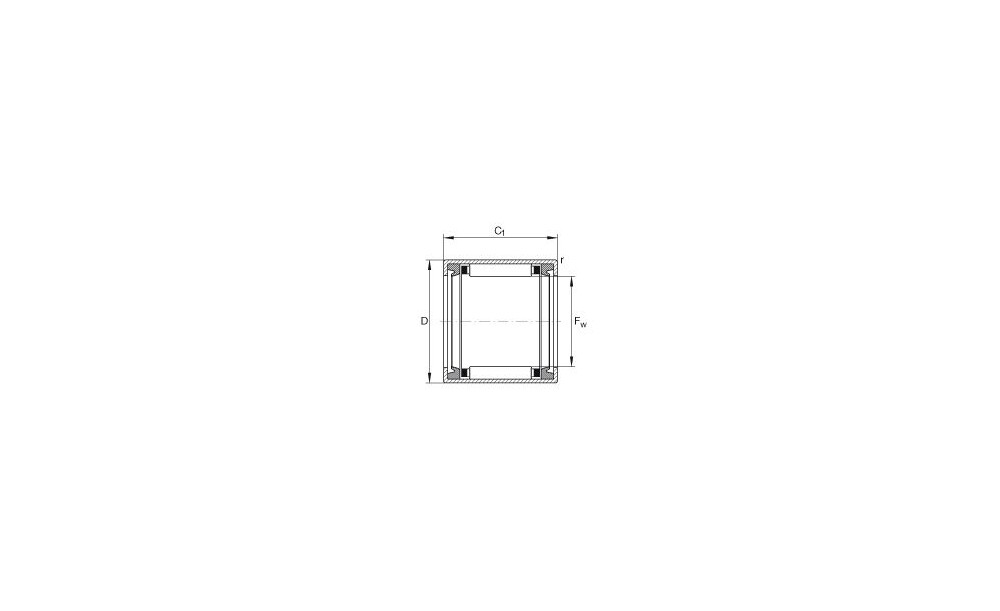

Nadelhülsen und Nadelbüchsen sind Nadellager kleinster radialer Bauhöhe.
Sie bestehen aus spanlos geformten, dünnwandigen Außenhülsen und
Nadelkränzen, die zusammen eine Baueinheit bilden.
Diese Lager ermöglichen besonders raumsparende und montagefreundliche
Lagerungen mit hoher radialer Tragfähigkeit. Zur Aufnahme axialer Kräfte
können sie mit Axial-Nadellagern AXW kombiniert werden, Baureihe AXW,
siehe Maßtabelle.
Der überwiegende Teil der Lager ist einreihig und ohne Schmierbohrung.
Zweireihige Ausführungen haben eine Schmierbohrung und das
Nachsetzzeichen ZW.
Für besondere Anwendungen gibt es die Nadelhülsen auch vollnadelig.
Nadelhülsen und Nadelbüchsen setzen voraus, dass die Lagerlaufbahn auf
der Welle gehärtet und geschliffen ist. Ist die Welle nicht als Laufbahn
ausführbar, dann können die Lager mit den Innenringen IR oder LR
kombiniert werden.
Wird auf axiale Fixierelemente wie Schultern und Sprengringe verzichtet,
kann die Gehäusebohrung einfach und besonders wirtschaftlich ausgeführt
werden. Gleichzeitig vereinfacht sich dadurch der Einbau der Lager.

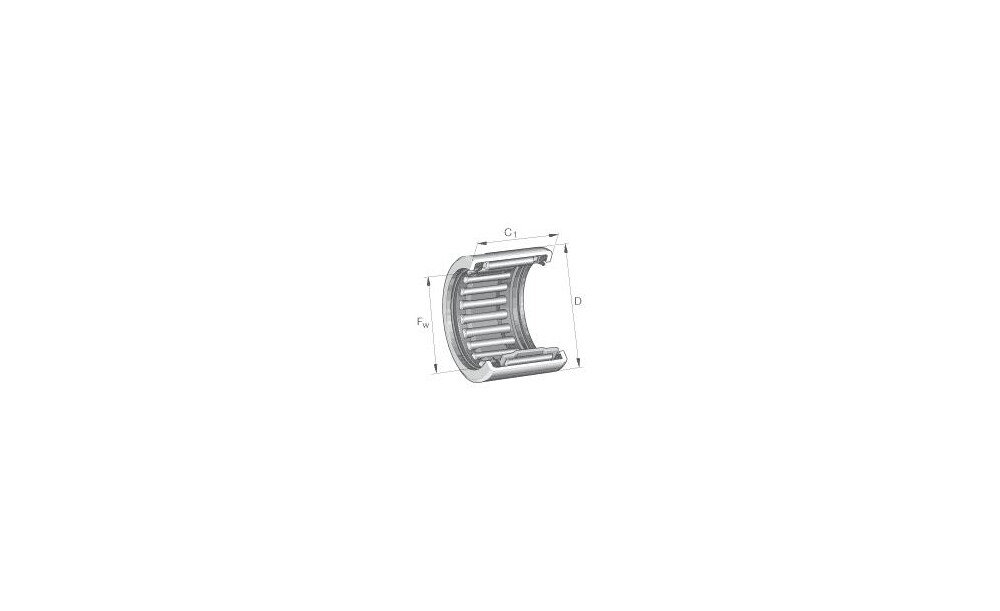

Nadelhülsen
Nadelhülsen sind auf beiden Seiten offen und werden mit Nadelkränzen
oder vollnadelig geliefert. Lager mit Nadelkränzen lassen gegenüber
vollnadeligen Ausführungen höhere Drehzahlen zu.
Abdichtung
Nadelhülsen und Nadelbüchsen gibt es in nicht abgedichteter Ausführung
nach DIN 618-1/ISO 3 245 und abgedichtet nach DIN 618-2.
Die Lippendichtungen schützen bei normalen Betriebsbedingungen vor
Schmutz, Spritzwasser und dem Verlust von Schmierstoff.
Schmierung
Abgedichtete Lager sind befettet mit einem Lithiumkomplexseifenfett
nach GA08.
