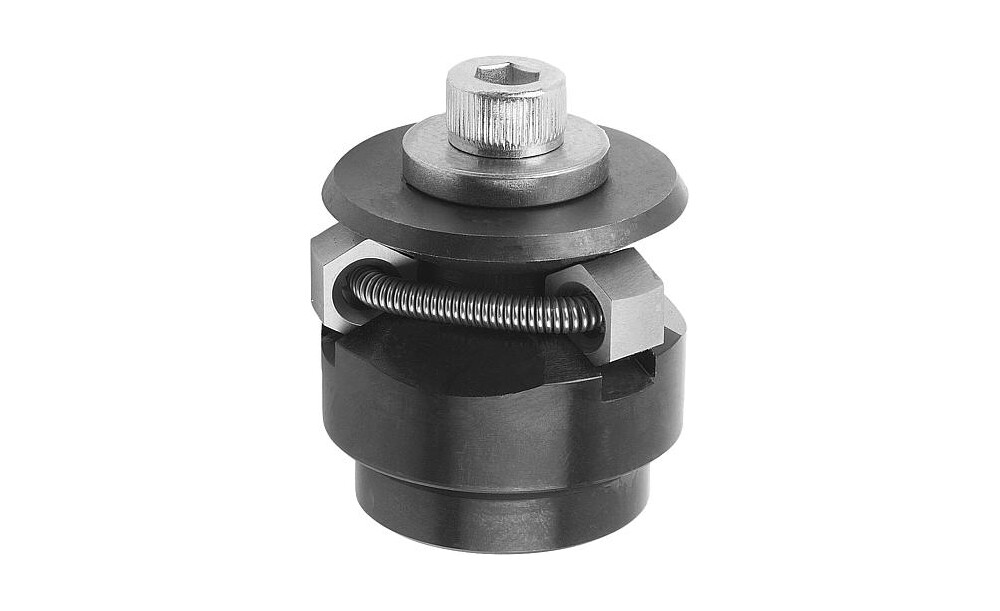

Werkstoff: Körper 1.2842. Kugeln und Sechskante 1.4112. Zugfeder 1.4310. Ausführung: Körper gehärtet und brüniert. Kugeln und Sechskant gehärtet und geschliffen. Hinweis: Form B: mit Sechskant für oberflächenempfindliche Lochwandungen. Anwendung: Werkstücke in vorgegebenen Bohrungen von innen nach außen autozentrisch positionieren und spannen. Vorteile: - Präzise Selbstzentrierung. - Verzugfreies Spannen. - Große Verstellwege. - Geringe Bauhöhe. Technische Daten: Wiederholgenauigkeit ±0,025 Rundlaufgenauigkeit ±0,05 Zeichnungshinweis: Form A: Mit Kugel geeignet für das Spannen in Löchern, wo leichte Abdrücke akzeptabel sind. Form B: Mit Sechskant für oberflächenempfindliche Lochwandungen. 1) Montagehilfe: Stift zur exakten Lagebestimmung der Spannsegmente.

Technische Eigenschaften:

• 6-kant: 16
• A: 17
• Anwendung: bearbeitete Teile
• Anzahl 6-kant: 6
• Anzieh- drehmoment max. Nm: 141
• Ausführung 1: Sechskant
• Benennung: Zentrierspanner
• D=Durchmesser max.: 86,5
• D=Durchmesser min.: 70,5
• D1: M12
• D2: 60
• D3: 5
• D4: 13
• Form: B
• Gewicht in kg (ERP): 1.2740
• H: 63,1
• H1: 46,1
• H2: 28,3
• H3: 23,7
• H4: 9,3
• K: 16
• L: 10
• M: 5,5
• Material Grundkörper: Stahl
• Material Komponente: Stahl
• Oberfläche Grundkörper: gehärtet und brüniert
• Oberfläche Komponente: gehärtet und geschliffen
• Spannart: Innenspannung
• Spannkraft max. kN: 10
• SW: 10
