VORLEGSCHEIBE D1=5,3, D2=20, H=3,5, G=M05, EDELSTAHL BLANK
Artikelnummer: 480K0173.10520
Werkstoff:
Stahl 1.0718.
Edelstahl 1.4305.
Ausführung:
Stahl brüniert.
Edelstahl blank.
Bestellbeispiel:
K0173.00416
Hinweis:
Zusammen mit einer Senkschraube DIN EN ISO 2009 oder DIN EN ISO 10642 werden die Vorlegscheiben an der Stirnfläche von Wellenenden zur axialen Befestigung und Sicherung von Handrädern und Kurbeln mit Passfedernut eingesetzt.
Die Vorlegscheiben können bei den Handrädern K0671, K0160, K0161, K0162, K0163, K0164, K0165 verwendet werden.
Die Vorlegscheiben aus Stahl können als Gegenstück von Magneten benutzt werden.

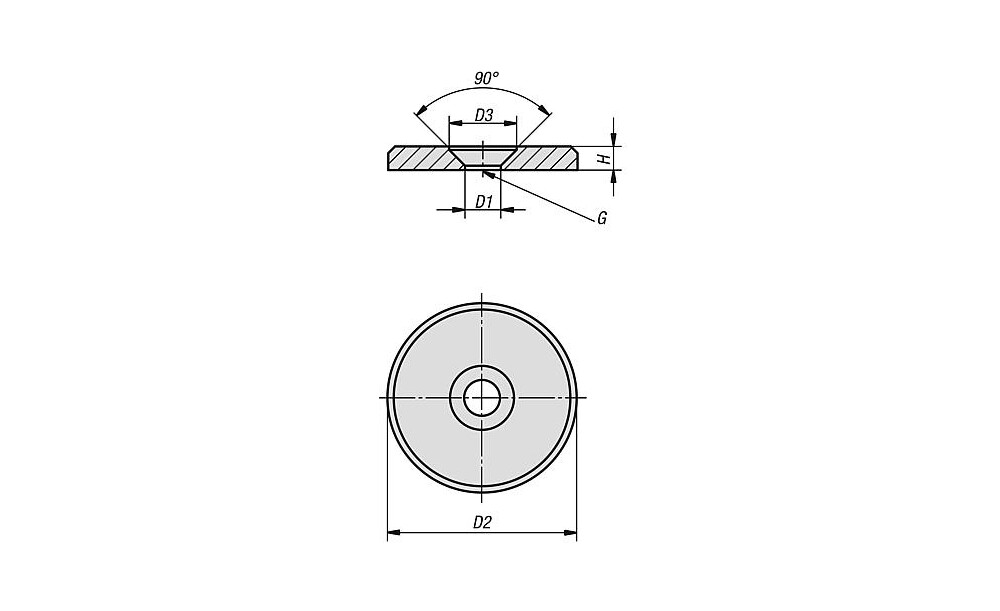

Zeichnungshinweis:
D3 = für Senkschraube ISO 2009 und ISO 10642
1) Senkschraube ISO 2009 und ISO 10642
2) Vorlegscheibe
3) Handrad
4) Welle
Technische Eigenschaften:
- Benennung: Vorlegscheibe
- D1=Innendurchmesser: 5,3
- D2=Außendurchmesser: 20
- D3: 10
- G=Gewinde / für Gewinde: M5
- Gewicht in kg (ERP): 0.0071
- H=Höhe: 3,5
- Material Grundkörper: Edelstahl
- Oberfläche Grundkörper: blank
- Stahlschlüssel Grundkörper: 1.4305
-
Preis inkl. MwSt.
-
Preis exkl. MwSt.
- zzgl. Versandkosten
- Taggleicher Standardversand bis 16 Uhr
- Vorteilbox.Zahlung per Rechnung
- Über 3 Mio Produkte
 ?>)
Technische Daten
- Gewicht750 g
- EAN4059245507542
- Herstellerartikelnummer252599
- ECLASS 14.023-09-07-04 (Sortiment Scheiben nicht planparallel)
- Gewicht pro100
- Zolltarifnummer73182200
- Hersteller/MarkeKIPP
Artikelgruppe: 480250
