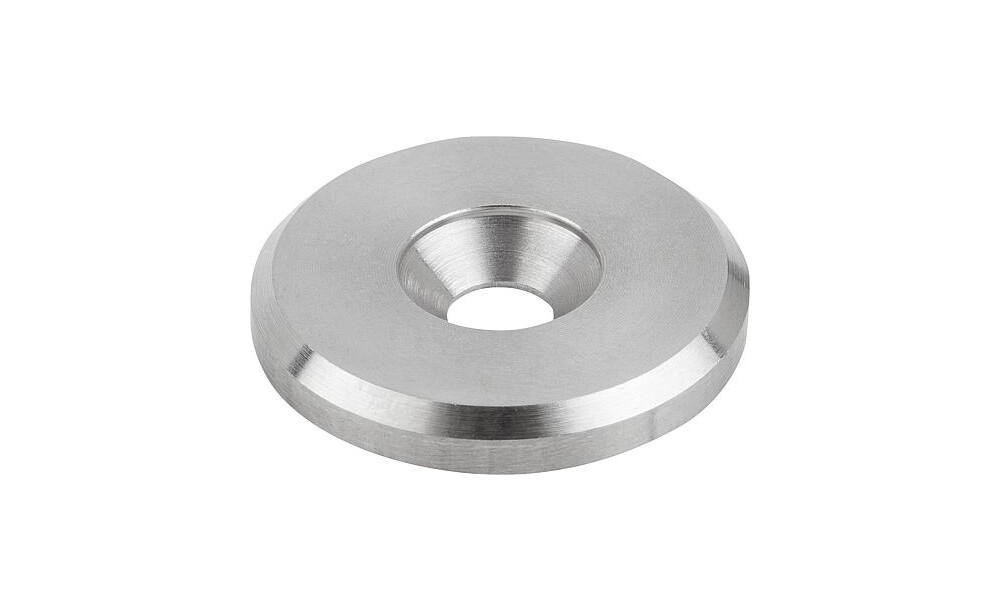

VORLEGSCHEIBE D1=5,3, D2=20, H=3,5, G=M05, EDELSTAHL BLANK
Artikelnummer: 48007375-10520
Werkstoff:
Stahl.
Edelstahl 1.4305.
Ausführung:
Stahl brüniert.
Edelstahl blank.
Bestellbeispiel:
nlm 07375-00416
Hinweis:
Zusammen mit einer Senkschraube DIN EN ISO 2009 oder DIN EN ISO 10642 werden die Vorlegscheiben an der Stirnfläche von Wellenenden zur axialen Befestigung und Sicherung von Handrädern und Kurbeln mit Passfedernut eingesetzt.
Die Vorlegscheiben können bei den Handrädern 06262, 06263, 06264, 06265, 06271, 06273, 06275, 06277, 06279, 06287, 06288 und Handkurbeln 06500, 06502 verwendet werden.
Die Vorlegscheiben aus Stahl können als Gegenstück von Magneten benutzt werden.

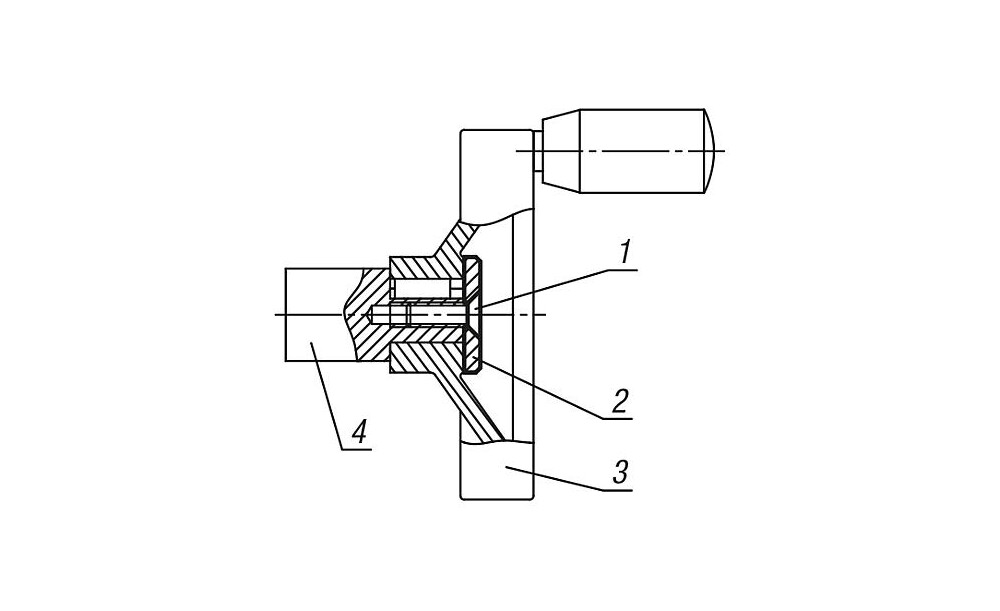

Zeichnungshinweis:
D3 = für Senkschraube ISO 2009 und ISO 10642
1) Senkschraube ISO 2009 und ISO 10642
2) Vorlegscheibe
3) Handrad
4) Welle
Technische Eigenschaften:
- Benennung: Vorlegscheibe
- D1=Innendurchmesser: 5,3
- D2=Außendurchmesser: 20
- D3: 10
- G=Gewinde / für Gewinde: M5
- Gewicht in kg (ERP): 0.0071
- H=Höhe: 3,5
- Material Grundkörper: Edelstahl
- Oberfläche Grundkörper: blank
- PL Edelstahl: true
- Stahlschlüssel Grundkörper: 1.4305
- Ursprungs-Region: 08
-
Preis inkl. MwSt.
-
Preis exkl. MwSt.
- zzgl. Versandkosten
- Taggleicher Standardversand bis 16 Uhr
- Vorteilbox.Zahlung per Rechnung
- Über 3 Mio Produkte
 ?>)
Technische Daten
- Gewicht9 g
- EAN4059495526522
- Hersteller/MarkeNORELEM
- Innendurchmesser d5.3
- ECLASS 14.021-13-21-05 (Topfscheibe (Normalie, Werkzeugbau))
- Gewicht pro1
- Zolltarifnummer73182200
- Außendurchmesser D20
- WerkstoffEdelstahl 1.4305
Artikelgruppe: 480300
