Ausführung 105700:
- HSS Stufenbohrer mit Zylinderschaft, Fläche und Kühlnuten
- Form D
- Spitzenwinkel 118°
- Senkwinkel 90°/60°
- Zentrierwinkel 60°

Verwendung 105700:
Für Kernlochzentrierungen. Gleichzeitiges fluchtgenaues Einbringen von Zentrierbohrungen, Eingang für den Gewindebohrer und Gewindekernloch.

Ausführung 105750:
- HSS, für Kernlochzentrierungen DIN 332-Blatt 2
- Form D
- Spitzwinkel 118°
- Senkwinkel 90°/60°
- Form D für Zentrierbohrungen 60°

Verwendung 105750:
Gleichzeitiges fluchtgenaues Einbringen von Zentrierbohrungen, Eingang für den Gewindebohrer und Gewindekernloch.

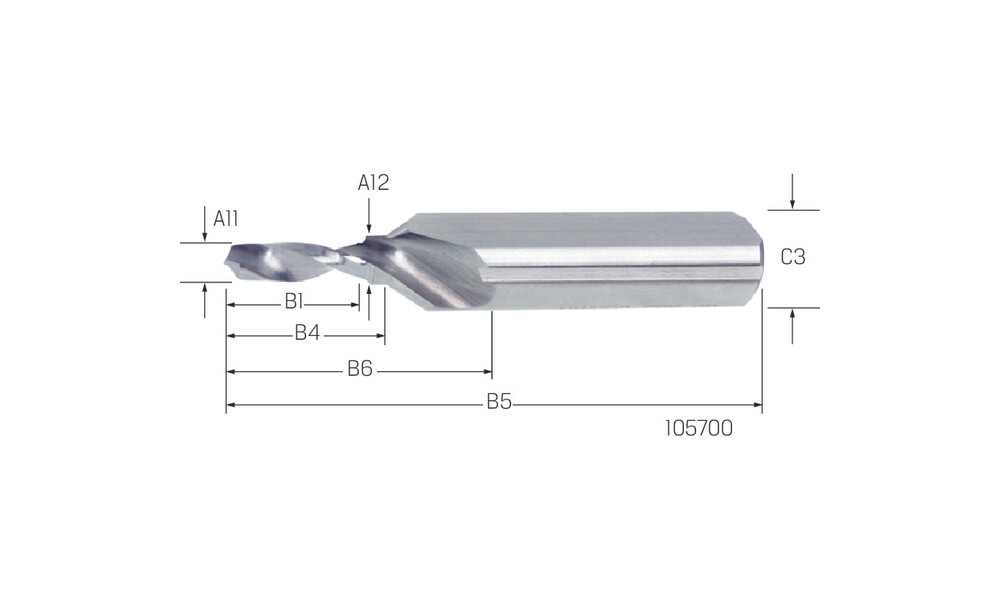

Technische Eigenschaften:

• [A11] Schneidendurchmesser, min. mm: 10.20
• [A12] Schneidendurchmesser, max. mm: 13
• [A3/B2/B4] Nutzlänge mm: 34.5
• [B1] Stufenlänge, erste Stufe: 28.00
• [B3/B4/B5] Gesamtlänge mm: 105
• [B6] Spannutenlänge mm: 59
• [C3] Aufnahmedurchmesser, maschinenseitig mm: 20
• Abstand Stufe: 34.50
• Aufnahmeform, maschinenseitig: Zylinderschaft
• Beschichtung [H5/COATN]: unbeschichtet
• DIN-Norm: Werksnorm
• f mm/U: 0,080-0,125
• für Gewinde: M12
• Kühlmittel-Austritt [H22/CXSC]: false
• Material: HSS
• Senkwinkel: 90
• Spitzenwinkel: 118
