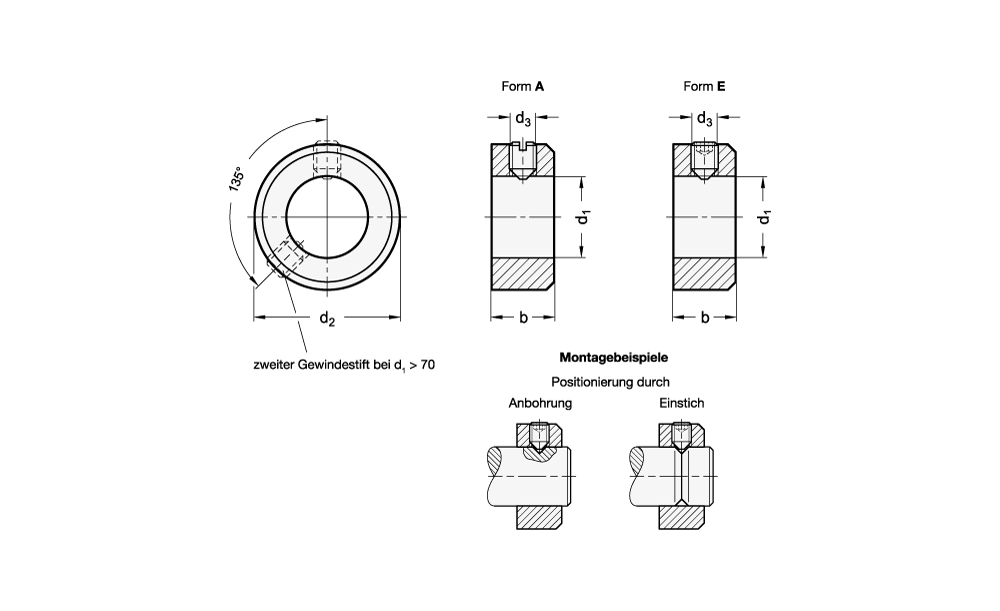

Stellringe GN 705 entsprechen bezüglich ihrer Ausführungen im Wesentlichen der DIN 705. Die GN 705 enthält zusätzlich zu den DIN-Ausführungen eine Anzahl von sinnvollen Zwischengrößen, sowie die Form E (Gewindestift mit Innensechskant). Die Klemmung erfolgt radial auf der Wellen- oder Achsenoberfläche. In Verbindung mit einer Anbohrung oder einem Einstich am Aufnahmedurchmesser lassen sich die Stellringe exakt positionieren und gleichzeitig werden dadurch Beschädigungen an der Klemmstelle vermieden.

Technische Eigenschaften:

• b: 16
• d2: 50
• d3: M8x12
• Form: E - Gewindestift mit Innensechskant DIN 914
• Gewicht: 0.142 kg
• Innendurchmesser d1: 32
• Werkstoff: ST - Stahl

Weitere Informationen:

ROHS KONFORM unter Inanspruchnahme der Ausnahmeregelung 6a des Anhang III | REACH Kennzeichnung nach REACH §33: Ja (>0,1% Pb)
