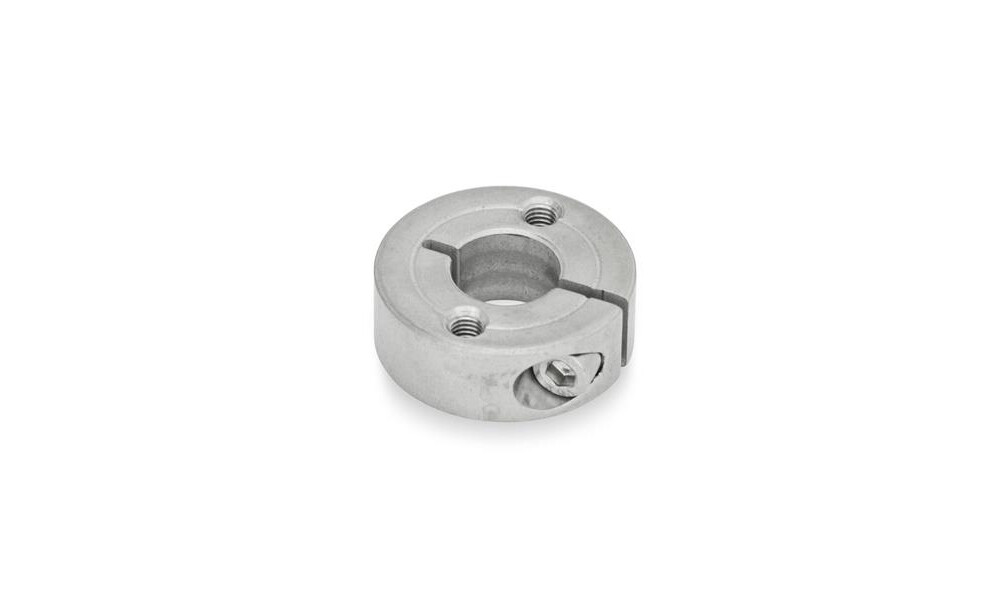

Mit geschlitzten Stellringen GN 7062.2 werden z. B. Achsen an Gehäusen befestigt oder Räder und Scheiben auf Wellen montiert. Sie lassen sich einfach und sicher mit starker Klemmkraft durch Reduzierung der Schlitzhöhe montieren, ohne die Oberfläche von Wellen und Achsen zu beschädigen. Das Gewinde d3 ist bei den Größen d1 = 30 bis 36 als Durchloch, ab Größe d1 = 42 als Sackloch ausgeführt.

Technische Eigenschaften:

• Bohrungs- reihe 2: 31
• Außendurchmesser d1: 42
• b : 15
• d2: B 20
• d21: B 18
• d22: B 20
• d2Filter : 18
• d2Filter2 : 20
• d3: M 5
• d6: M 5

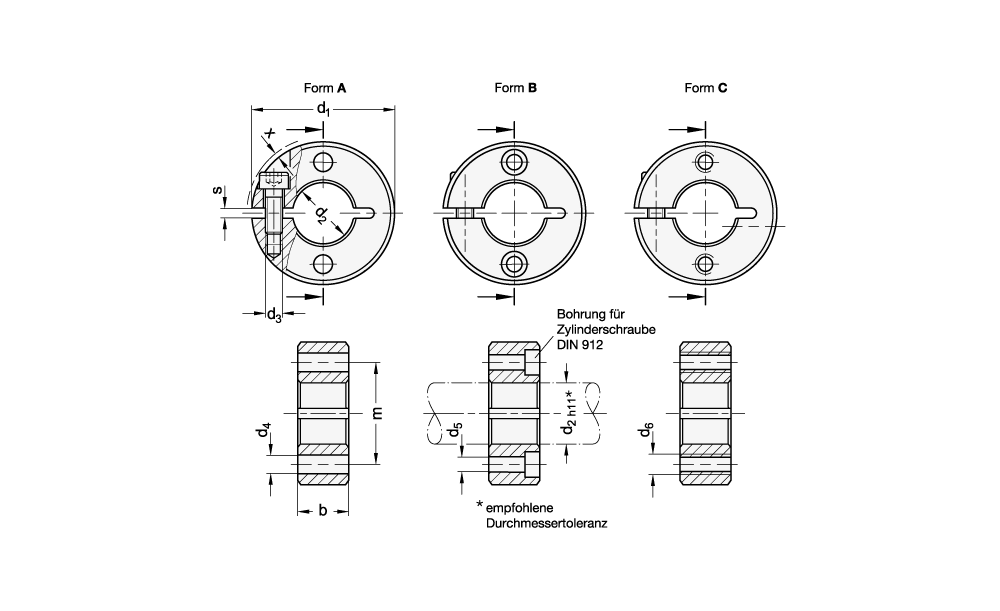

• Form: C - mit zwei Gewindebohrungen
• Gewicht: 0.093 kg
• m Bohrungs- reihe 1: 30
• s: 3
• Verstellbarer Klemmhebel für d3: 311-30-M5-15-SW
• Werkstoff: NI - Edelstahl
• x ˜ max. Überstand Schraubenkopf: 0.6

Weitere Informationen:

ROHS KONFORM | REACH KONFORM
