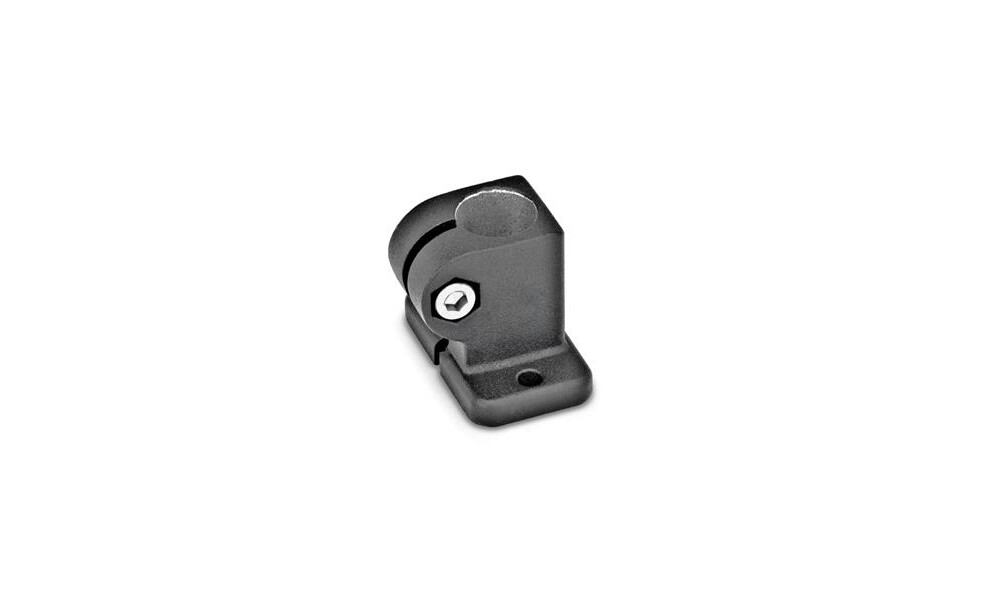

Die Klemmbohrung der Fuß-Klemmverbinder GN 162.3 ist mechanisch bearbeitet und für Konstruktionsrohre GN 990 bzw. DIN¿2391, DIN 2395 und DIN 2462 ausgelegt. Fuß-Klemmverbinder GN 162.3 sind auch zum Anbau an Profilsysteme geeignet. An der Schraubstelle z verkleinert die Zylinderschraube den Bohrungsquerschnitt zum Klemmen.

Technische Eigenschaften:

• Bohrung d1: B 16
• d2: 5.5
• Gewicht: 0.060 kg
• k Klemm- länge: 40
• Kennziffer: 2 - mit Edelstahl-Zylinderschraube ISO 4762
• l1: 34.5
• l2: 25
• Oberfläche: SW - schwarz, RAL 9005, strukturmatt
• t: 7
• Werkstoff: AL - Aluminium
• x1: 50
• x2: 38
• y: 30
• z Schraub- stelle: M6-20

Weitere Informationen:

ROHS KONFORM; >0,1% Pb; unter Inanspruchnahme derAusnahmeregelung 6a des Anhang III | REACH KONFORM; >0,1% Pb; SCIP: noch keine Meldung erfolgt_Nachtrag LM
