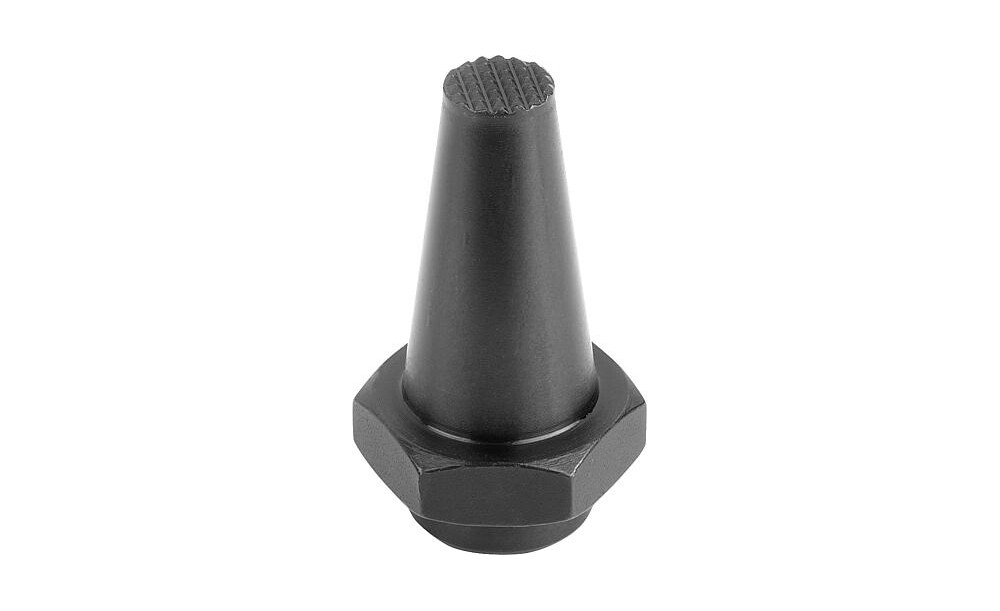

Werkstoff: Körper Vergütungsstahl. Ausführung: Körper vergütet und brüniert. Auflageflächen einsatzgehärtet. Hinweis: Die Auflagebolzen werden zum Stützen von unbearbeiteten und bearbeiteten Werkstücken verwendet. Darüber hinaus dienen sie als Anschläge und Druckstücke im Vorrichtungs- und Werkzeugbau. In das Gewinde D können Gewindestifte oder Stiftschrauben eingedreht und verklebt werden. So erhält man auf einfache Art eine Auflage mit Außengewinde.

Technische Eigenschaften:

• Ausführung 1: mit Zapfen
• Befestigungsart: Innengewinde
• Benennung: Auflagebolzen
• D=Gewinde: M10
• D1=Außendurchmesser: 10
• D2=Bolzendurchmesser: 17,8
• Form: C
• Gewicht in kg (ERP): 0.0491
• H=Höhe: 20
• H1: 5
• H2: 7
• Material Grundkörper: Vergütungsstahl
• Oberfläche Grundkörper: vergütet und brüniert
• P: 10
• SW=Schlüsselweite: 24
