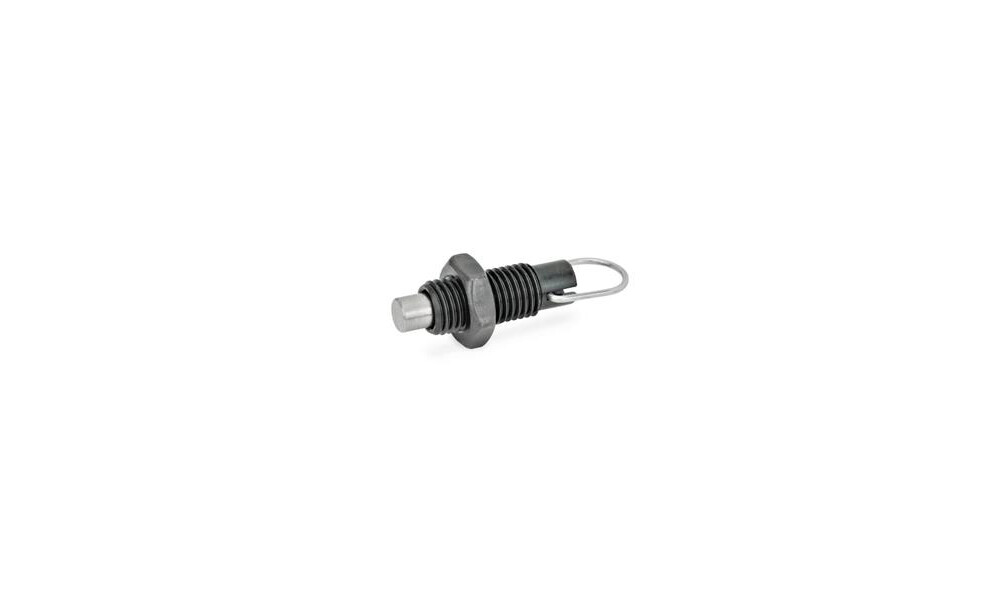

Der Zugring der Rastbolzen GN 413 kann durch seine Form, sowohl als Einschraubhilfe bei der Montage verwendet werden, als auch als Rastsperre (Form C / Form CK) dienen. Rastbolzen mit Rastsperre werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen soll. Hierzu wird der Zugring nach dem Einziehen des Stiftes um 90° gedreht. Durch eine Rastkerbe wird der Ring in dieser Position gehalten.

Technische Eigenschaften:

• Ende: 27
• Bolzendurchmesser d1: 10
• d3: 2
• Federdruck in N Anfang: 7
• Form: CK - mit Rastsperre, mit Kontermutter
• Gewicht: 0.071 kg
• Gewinde d2: M 16
• l1 min.: 9
• l2 : 34
• l3: 44
• l4: 25
• m: 22
• Werkstoff: ST - Stahl

Weitere Informationen:

ROHS KONFORM unter Inanspruchnahme der Ausnahmeregelung 6a des Anhang III | REACH Kennzeichnung nach REACH §33: Ja (>0,1% Pb); SCIP: c27f0399-6a4c-4ba9-9ab9-d9c14dd7ec3c
