Rastbolzen GN 8170 sind nach den Richtlinien der DGUV Test zertifiziert und erfüllen Hygieneanforderungen auf der Knopfseite (Fronthygiene). Abstreifer zwischen Knopf und Führung sowie der Dichtring zwischen Führung und Gehäuse halten die Rastmechanik auf der Knopfseite dicht. Gleichzeitig verhindern die hohe Oberflächengüte (Ra < 0,8="" µm)="" und="" die="" totraumfreie="" befestigung="" das="" anhaften="" von="" schmutz="" bzw.="" erleichtern="" die="" reinigung.="" rastbolzen="" mit="" rastsperre="" form="" c="" werden="" eingesetzt,="" wenn="" der="" raststift="" zeitweise="" nicht="" vorstehen="" soll.="" hierzu="" wird="" der="" knopf="" nach="" dem="" einziehen="" des="" stiftes="" um="" 90°="" gedreht.="" durch="" eine="" rastkerbe="" wird="" der="" knopf="" in="" dieser="" position="" gehalten.="" befestigungs-="" bzw.="" durchgangsbohrungen="" am="" gehäuse="" müssen="" rechtwinklig,="" gratfrei="" und="" ohne="" fase="" ausgeführt="" werden.="" dadurch="" wird="" die="" funktion="" der="" dichtringe="" sichergestellt.="">

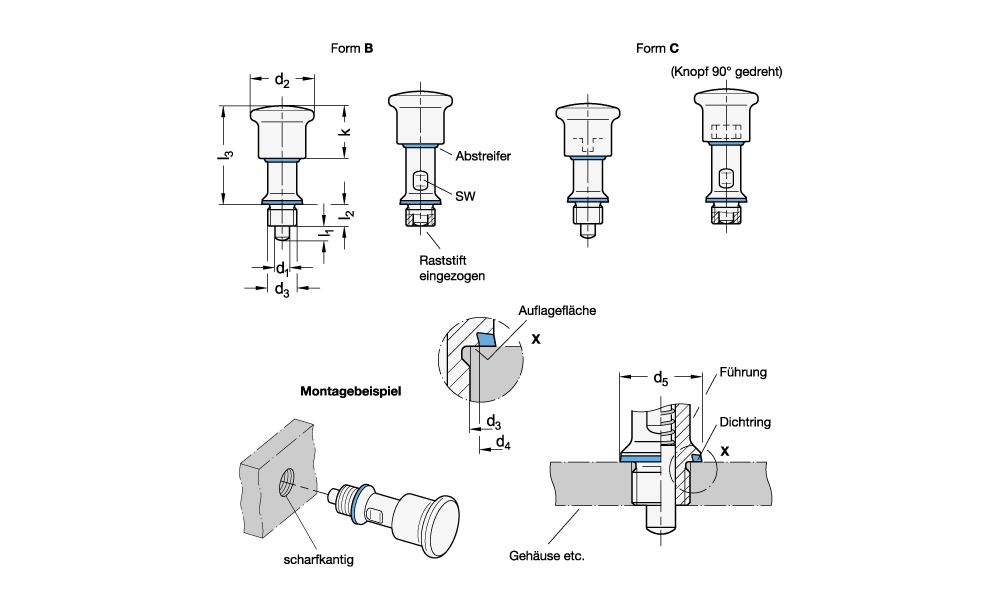

Technische Eigenschaften:

• Ende: 36
• d1 Stift Bohrung : 6
• d2: 35
• d3: M 12 x 1,5
• d4: 18
• d5: 22.8
• Federdruck in N ˜ Anfang: 20
• Form: B - ohne Rastsperre
• Gewicht: 0.178 kg
• k: 29
• Kennzeichen: FH - Knopfseite in Hygienic Design (Fronthygiene)
• l1: 6
• l2: 12
• l3: 49.8
• sw: 14
• Werkstoff: NI - Edelstahl
• Werkstoff (Dichtring): H - H-NBR

Weitere Informationen:

ROHS KONFORM | REACH KONFORM
