Rastbolzen GN 613 in der Form G bzw. GK mit Gewindezapfen sind für Anwendungsfälle gedacht, wo ein Sonderknopf erforderlich ist bzw. die Betätigung des Rastbolzens nicht in der üblichen Weise von Hand erfolgt. Die Rastbolzen sind konstruktiv so ausgelegt, dass sie in Endstellung (Druckfeder ist „auf Block“) auch axiale Kräfte aufnehmen können. Für Anwendungsfälle, bei denen diese wesentlich über der vom Bedienenden aufgebrachten Zugkraft liegen (Form G), sind Rastbolzen GN 817 vorzuziehen. Die als Zubehör erhältlichen Schraubendreher GN 613.1 verkürzen die Montagezeit und erleichtern das Gegenhalten beim Kontern. Der Schraubendreher wird dazu seitlich zwischen Knopf und Führung eingeschoben und greift dann in den Schlitz der Führung ein.

Technische Eigenschaften:

• Ende: 40
• Artikel-Nr. Schraubendreher: 613.1-10

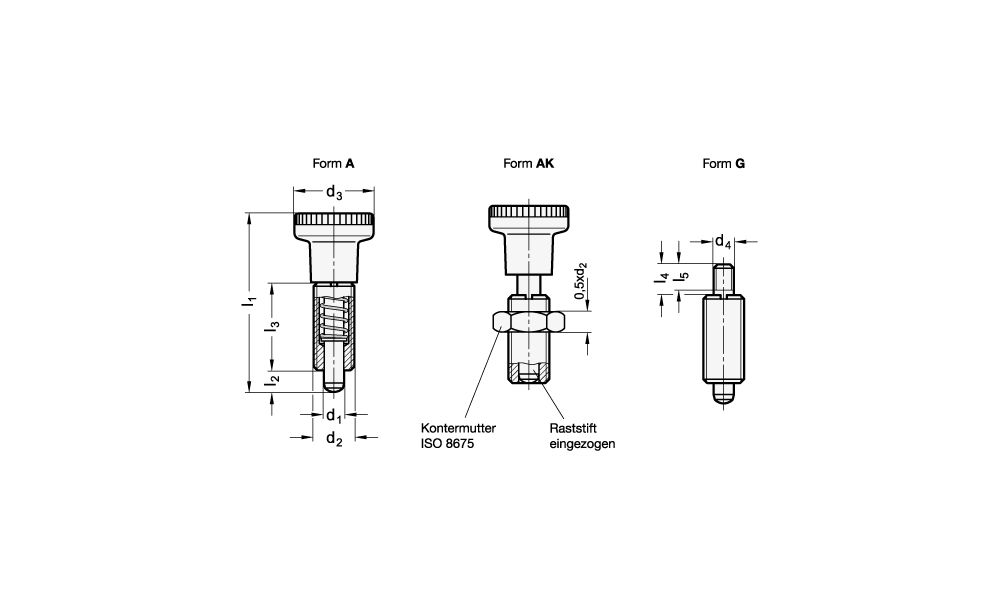

• Bolzendurchmesser d1: 10
• d2: M 20 x 1,5
• d3: 31
• d4: M 8
• Federdruck in N ˜ Anfang: 17
• Form: AK - mit Knopf, mit Kontermutter
• Gewicht: 0.138 kg
• l1 ˜: 80
• l2: 10
• l3: 43
• l4: 12
• l5: 12
• Werkstoff: NI - Edelstahl

Weitere Informationen:

REACH KONFORM | ROHS KONFORM
