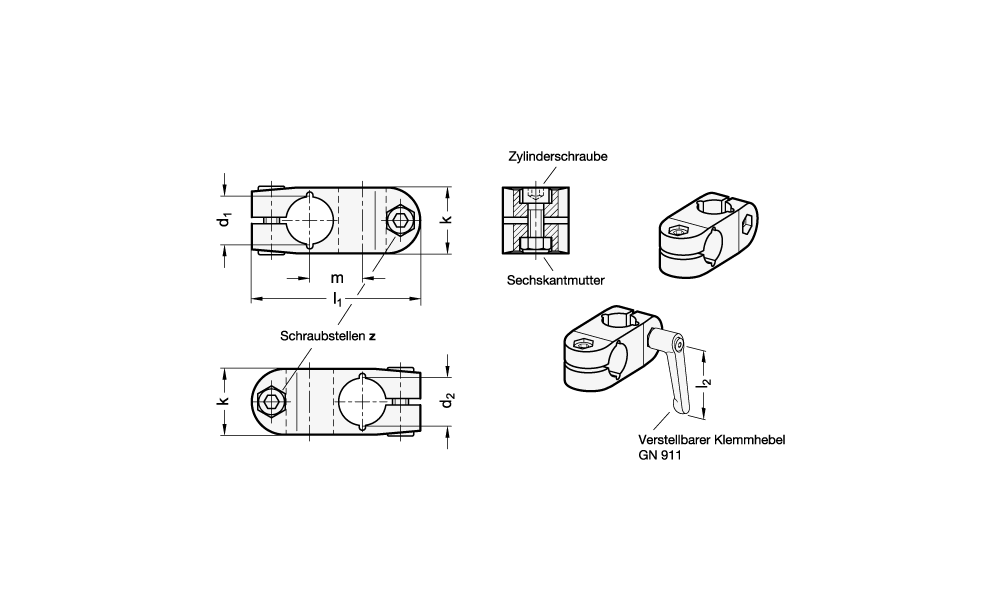

Die Klemmbohrungen der Kreuz-Klemmverbinder GN 131 sind mechanisch bearbeitet und für Konstruktionsrohre GN 990 bzw. DIN¿2391, DIN 2395 und DIN 2462 ausgelegt. An den Schraubstellen z verkleinern die Zylinderschrauben den Bohrungsquerschnitt zum Klemmen. Wenn werkzeuglos geklemmt werden soll, können die Zylinderschrauben, durch die in der Tabelle als Zubehör angegebenen verstellbaren Klemmhebel GN 911 ersetzt werden.

Technische Eigenschaften:

• Art.-Nr. Verst. Klemmhebel: 911-45-M6-20-SR
• Bohrung d1: B 12
• Bohrung d2: B 12
• Gewicht: 0.076 kg
• k Klemm- länge: 25
• Kennziffer: 2 - mit 2 Edelstahl-Zylinderschrauben ISO 4762
• l1: 64
• m: 20
• Oberfläche: BL - blank, matt gestrahlt
• Werkstoff: AL - Aluminium
• x4: 911-63-M6-20-SR
• z Schraub- stelle: M6-20
• Zubehör empf. Klemmhebel GN 911 für z l2: 45 | 63

Weitere Informationen:

ROHS KONFORM unter Inanspruchnahme der Ausnahmeregelung 6a des Anhang III | REACH Kennzeichnung nach REACH §33: Ja (>0,1% Pb)
