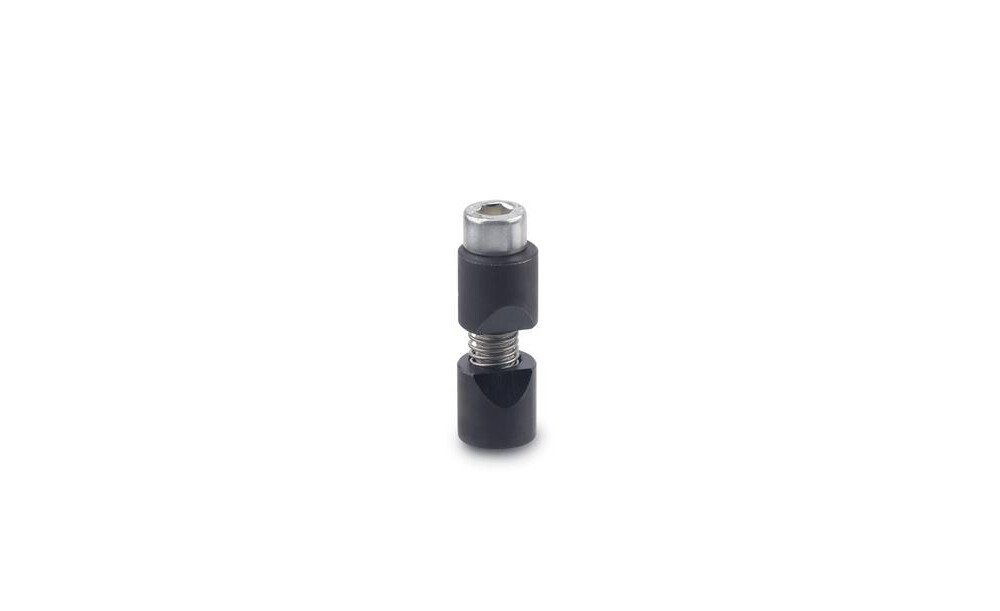

Mit den Klemmelementen GN 928 können runde Teile im Durchmesserbereich von 6 bis 125 mm schnell, präzise und wirtschaftlich gespannt werden. Das Gewinde d5 dient zur Aufnahme des Montagewerkzeuges oder einer Schraube, womit das Klemmelement bei der Montage axial gehalten werden kann.

Technische Eigenschaften:

• Artikel-Nr. Montagewerkzeug: 928.1-5
• d3 Rundteil: 15 - 20
• d4 : 12
• d5: M 4
• Durchmesser d1: 12
• e : d~3~ / 2 + 3,5
• Gewicht: 0.022 kg
• Gewinde: M 6
• l1 max.: 39
• l2: 12
• l3: 6
• Max. Anzugs- moment in Nm: 10
• sw: 5
• Werkstoff: ST - Stahl

Weitere Informationen:

REACH Kennzeichnung nach REACH §33: Ja (>0,1% Pb) | ROHS KONFORM unter Inanspruchnahme der Ausnahmeregelung 6a des Anhang III
