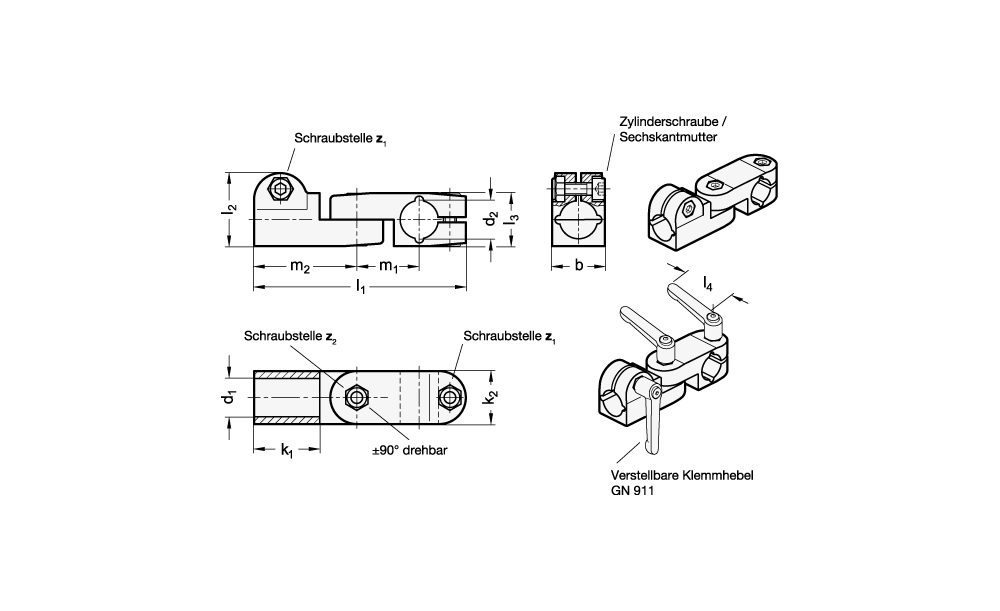

Die Gelenk-Klemmverbinder GN 287 bestehen aus Laschen-Klemmverbindern GN 275 und GN 277. Die Klemmbohrungen sind mechanisch bearbeitet und für Konstruktionsrohre GN 990 bzw. DIN¿2391, DIN 2395 und DIN 2462 ausgelegt. An den Schraubstellen z1 verkleinern die Zylinderschrauben den Bohrungsquerschnitt zum Klemmen. Wenn werkzeuglos geklemmt werden soll, können die Zylinderschrauben, durch die in der Tabelle als Zubehör angegebenen verstellbaren Klemmhebel GN 911 ersetzt werden.

Technische Eigenschaften:

• für z2 l4: 45 | 63
• b Laschen- breite: 25
• Bohrung d1: B 18
• Bohrung d2: B 18
• Gewicht: 0.130 kg
• k1: 31.5
• k2: 25
• Kennziffer: 2 - mit 3 Edelstahl-Zylinderschrauben DIN 912
• l1: 100
• l2: 34.5
• l3: 25
• m1: 29.5
• m2: 48.5
• Oberfläche: SW - schwarz, RAL 9005, strukturmatt
• Werkstoff: AL - Aluminium
• z1 Schraub- stellen: M6-20
• z2 Schraub- stelle: M6-20
• Zubehör empf. Klemmhebel GN 911 für z l4: 45 | 63

Weitere Informationen:

ROHS KONFORM; >0,1% Pb; unter Inanspruchnahme derAusnahmeregelung 6a des Anhang III | REACH KONFORM; >0,1% Pb; SCIP: noch keine Meldung erfolgt_Nachtrag LM
