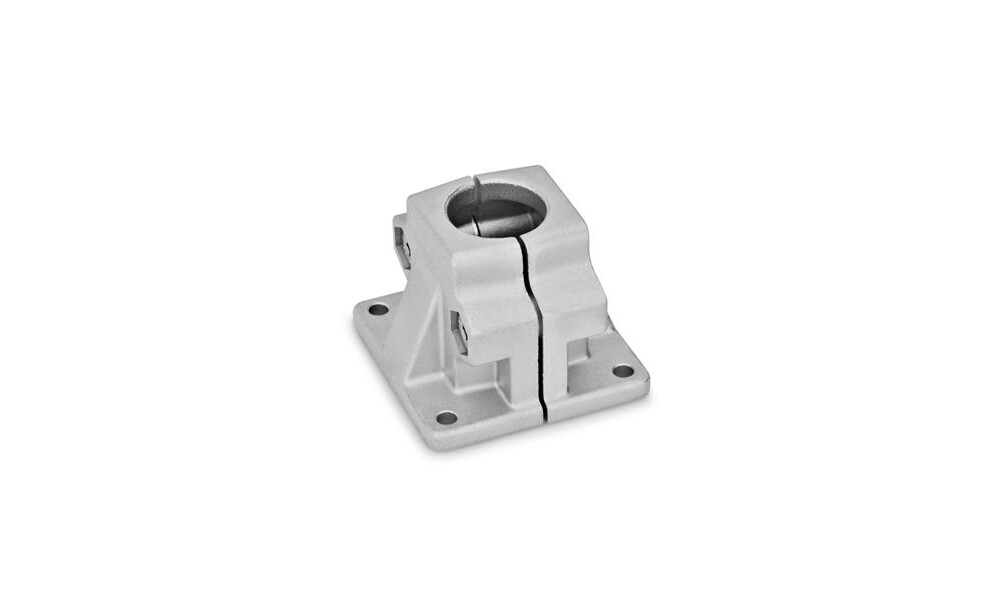

Die Klemmbohrungen der Fuß-Klemmverbinder GN 165 sind unbearbeitet und für Konstruktionsrohre GN 990 bzw. DIN¿2391, DIN 2395 und DIN 2462 ausgelegt. Die Vierkant-Ausführungen sind auch zur Verwendung an Profilsystemen geeignet. An den Schraubstellen z verkleinern die Zylinderschrauben den Querschnitt zum Klemmen. Wenn werkzeuglos geklemmt werden soll, können die Zylinderschrauben, durch die in der Tabelle als Zubehör angegebene verstellbaren Klemmhebel GN 911 ersetzt werden.

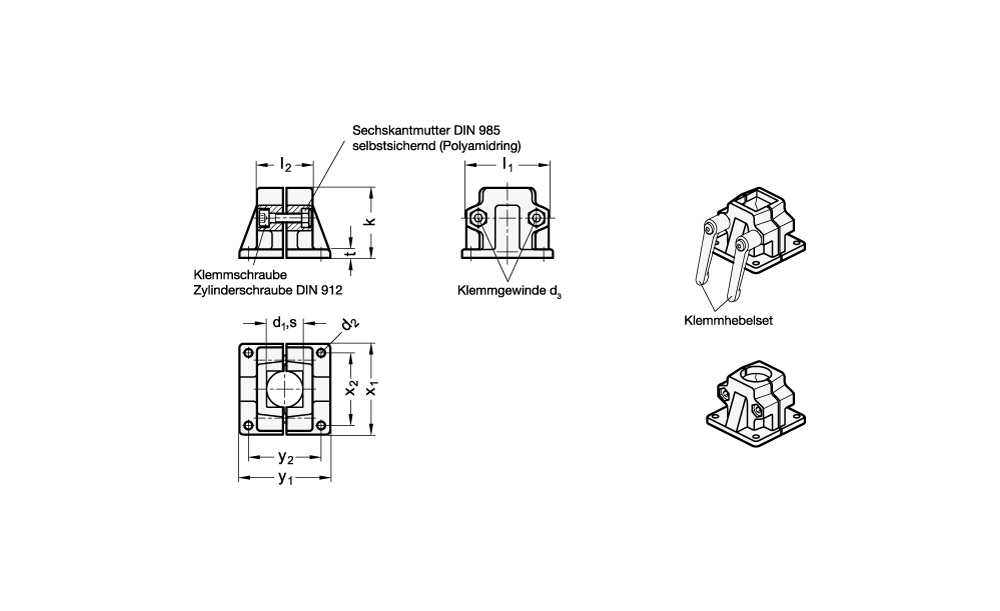

Technische Eigenschaften:

• Bohrung d1: B 40
• d1 / s: B - Bohrung
• d2: 11
• Gewicht: 0.946 kg
• k Klemm- länge: 91
• Kennziffer: 2 - mit 2 Edelstahl-Zylinderschrauben ISO 4762
• l1: 98
• l2: 70
• Oberfläche: BL - blank, matt gestrahlt
• t: 14
• Werkstoff: AL - Aluminium
• x1: 115
• x2: 90
• y1: 119
• y2: 90
• z Schraub- stellen: M10-60
• Zubehör empf. Klemmhebel GN 911 für z l3: 78 | 92

Weitere Informationen:

ROHS KONFORM unter Inanspruchnahme der Ausnahmeregelung 6a des Anhang III | REACH Kennzeichnung nach REACH §33: Ja (>0,1% Pb)
