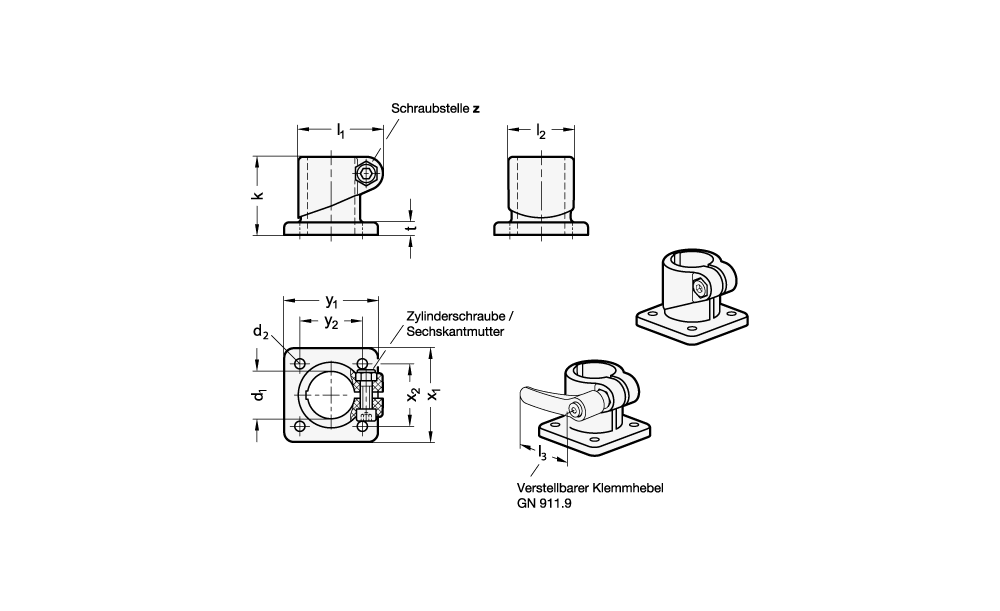

Die Klemmbohrung der Fuß-Klemmverbinder GN 163.9 ist senkrecht zur Fläche des Flansches angeordnet. Sie nimmt handelsübliche Konstruktionsrohre über den gesamten Querschnitt der Bohrung vollflächig auf. An der Schraubstelle z verkleinert die Zylinderschraube den Bohrungsquerschnitt zum Klemmen. Durch Reduzierbuchsen GN 290 lassen sich die Bohrungsquerschnitte auf kleinere Durchmesser reduzieren. Wenn werkzeuglos geklemmt werden soll, kann die Zylinderschraube durch einen in der Tabelle als Zubehör angegebenen verstellbaren Klemmhebel GN 911.9 ersetzt werden. Der Kunststoff der Ausführung VDB ist aus blauem, visuell detektierbarem und FDA-konformen Kunststoffgranulat gemäß FDA CFR.21 und EU¿10/2011 hergestellt.

Technische Eigenschaften:

• Bohrung d1: B 30
• d2: 6.5
• Farbe: SW - schwarz, RAL 9005, matt
• Gewicht: 0.074 kg
• Kennziffer: 2 - mit Edelstahl-Zylinderschraube ISO 4762
• Klemmlänge k: 50
• l1: 53.5
• l2: 42
• t: 8
• Werkstoff: PA - Kunststoff, Polyamid
• x1: 60
• x2: 40
• y1: 60
• y2: 40
• z Schraubstelle: M8-25
• Zubehör empf. Klemmhebel GN 911.9 für z l3: 63 | 78

Weitere Informationen:

ROHS KONFORM | REACH KONFORM
