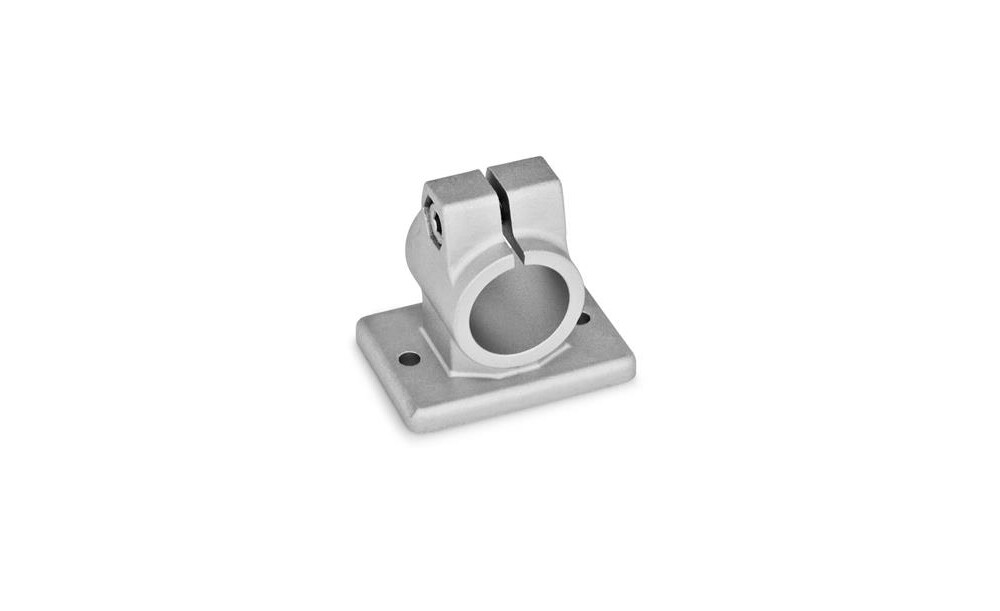

Flansch-Klemmverbinder, Aluminium
Artikelnummer: 480GN146.3-B30-40-2-BL
Die Klemmbohrungen der Flansch-Klemmverbinder GN 146.3 sind mechanisch bearbeitet und für Konstruktionsrohre GN 990 bzw. DIN¿2391, DIN 2395 und DIN 2462 ausgelegt.
Flansch-Klemmverbinder GN 146.3 sind auch zum Anbau an Profilsystemen geeignet.
An der Schraubstelle z verkleinert die Zylinderschraube den Bohrungsquerschnitt zum Klemmen.
Wenn werkzeuglos geklemmt werden soll, kann die Zylinderschraube, durch einen in der Tabelle als Zubehör angegebenen verstellbaren Klemmhebel GN 911 ersetzt werden.
Technische Eigenschaften:

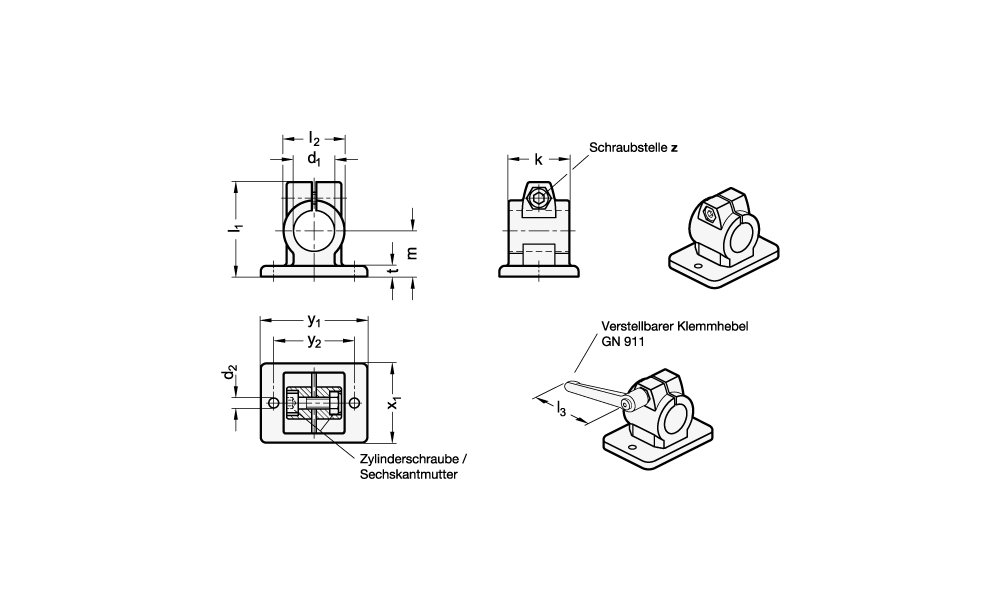

- Bohrung d1: B 30
- d2: 6.5
- Gewicht: 0.154 kg
- Kennziffer: 2 - mit Edelstahl-Zylinderschraube ISO 4762
- Klemmlänge k: 40
- l1: 62
- l2: 40
- m: 30
- Oberfläche: BL - blank, matt gestrahlt
- t: 7
- Werkstoff: AL - Aluminium
- x1: 52
- y1: 70
- y2: 53
- z Schraub- stelle: M8-25
- Zubehör empf. Klemmhebel GN 911 für z l3: 63 | 78
Weitere Informationen:
ROHS KONFORM; >0,1% Pb; unter Inanspruchnahme derAusnahmeregelung 6a des Anhang III | REACH KONFORM; >0,1% Pb; SCIP: noch keine Meldung erfolgt_Nachtrag LM
-
Preis inkl. MwSt.
-
Preis exkl. MwSt.
- zzgl. Versandkosten
- Taggleicher Standardversand bis 16 Uhr
- 99,92 % Lieferpräzision. Punktgenau. Verlässlich.
- Über 3 Mio Produkte
 ?>)
Technische Daten
- Gewicht150 g
- EAN4045525649064
- Herstellerartikelnummer146.3-B30-40-2-BL
- ProduktartFlansch-Klemmverbinder
- Gewicht pro1
- Zolltarifnummer76090000
- Hersteller/MarkeGANTER
- ECLASS 14.037-03-02-90 (Flansch (Nichteisenmetall, nicht spezifiziert))
Artikelgruppe: 480100
