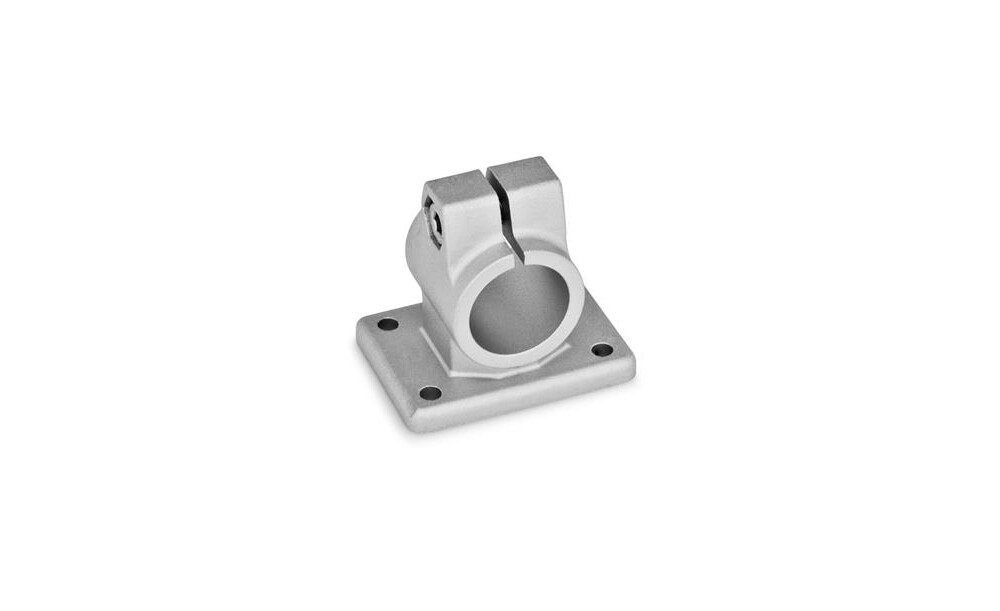

Die Klemmbohrungen der Flansch-Klemmverbinder GN 146 sind mechanisch bearbeitet und für Konstruktionsrohre GN 990 bzw. DIN¿2391, DIN 2395 und DIN 2462 ausgelegt. An der Schraubstelle z verkleinert die Zylinderschraube den Bohrungsquerschnitt zum Klemmen. Wenn werkzeuglos geklemmt werden soll, kann die Zylinderschraube, durch einen in der Tabelle als Zubehör angegebenen verstellbaren Klemmhebel GN 911 ersetzt werden.

Technische Eigenschaften:

• Bohrung d1: B 30
• d2: 6.5
• Gewicht: 0.143 kg
• Kennziffer: 2 - mit Edelstahl-Zylinderschraube ISO 4762
• Klemmlänge k: 40
• l1: 62
• l2: 40
• m: 30
• Oberfläche: BL - blank, matt gestrahlt
• t: 7
• Werkstoff: AL - Aluminium
• x1: 52
• x2: 35
• y1: 70
• y2: 53
• z Schraub- stellen: M8-25
• Zubehör empf. Klemmhebel GN 911 für z l3: 63 | 78

Weitere Informationen:

ROHS KONFORM unter Inanspruchnahme der Ausnahmeregelung 6a des Anhang III | REACH Kennzeichnung nach REACH §33: Ja (>0,1% Pb)
