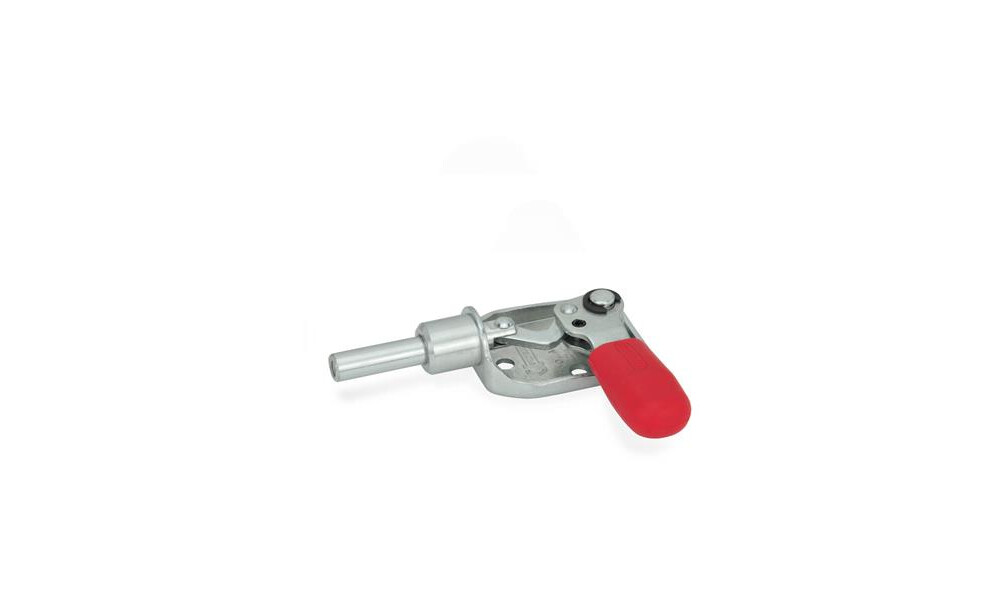

GANTER Schubstangen-Spanner GN840
GANTER Schubstangen-Spanner für Druck-und Zugspann
Artikelnummer: 480GN840-50-ASS
Schubstangenspanner GN 840 zeichnen sich durch ihre extrem niedrige Bauhöhe in jeder Spannhebel-Stellung aus.
Technische Eigenschaften:
- a: 10
- b: 17.5
- d1: 6.5
- d2: M 4
- d3: 12
- d4: 4.3
- FH in N Haltekraft: 800
- Form: ASS, Druckspannung durch Rechtsdrehung
- Gewicht: 0.050 kg
- Größe: 50
- h1 ˜: 45.2
- h2: 30.5
- l1 ˜: 73
- l2 ˜: 64.5
- l3 ˜: 33
- l4 ˜: 21
- m1: 16
- m2: 16
- m3: 8
- RoHS: Ja
- t min.: 9
- w Hub: 16
- Werkstoff: C 10, Einsatzstahl C 10
- Höhe h1: 45,2 mm
- Lochabstand m1: 16 mm
- Typ: GN840
- Lochabstand m3: 8 mm
- Oberfläche: verzinkt, blau passiviert
- Breite b2: 0 mm
- Lochabstand m2: 16 mm
- Breite b1: 17,5 mm
- Haltekraft N: 800 N
- Hub w1: 16 mm
- Außengewinde Schubstange d3: 0
- Gesamtlänge Schubstange l3: 33 mm
- Gesamtlänge: 73 mm
- Gesamtlänge l1 oder l5: 73
- Durchmesser d1: 6,5 mm
- Gesamtlänge l3: 33
Weitere Informationen:
REACH KONFORM | ROHS KONFORM
-
Preis inkl. MwSt.
-
Netto
- Versandkosten werden im Warenkorb berechnet
- Taggleicher Standardversand bis 16 Uhr
- Mo. bis Do. 7:30 - 17:00 Uhr, Fr. 7:30 - 15:30 Uhr
- Ihr Familienunternehmen seit 80 Jahren, an 7 Standorten
Technische Daten
- Gewicht50 g
- Herstellerartikelnummer840-50-ASS
- EAN4045525386358
- ProduktartSchubstangen-Spanner
- Gesamtlänge73 mm
- ECLASS 7.121-04-17-16 (Schubstangenspanner)
- Hersteller/MarkeGANTER
- Zolltarifnummer82057000
- Gewicht pro1 Stück
- WerkstoffEinsatzstahl C 10
- Größe50
Artikelgruppe: 480100 Ganter
