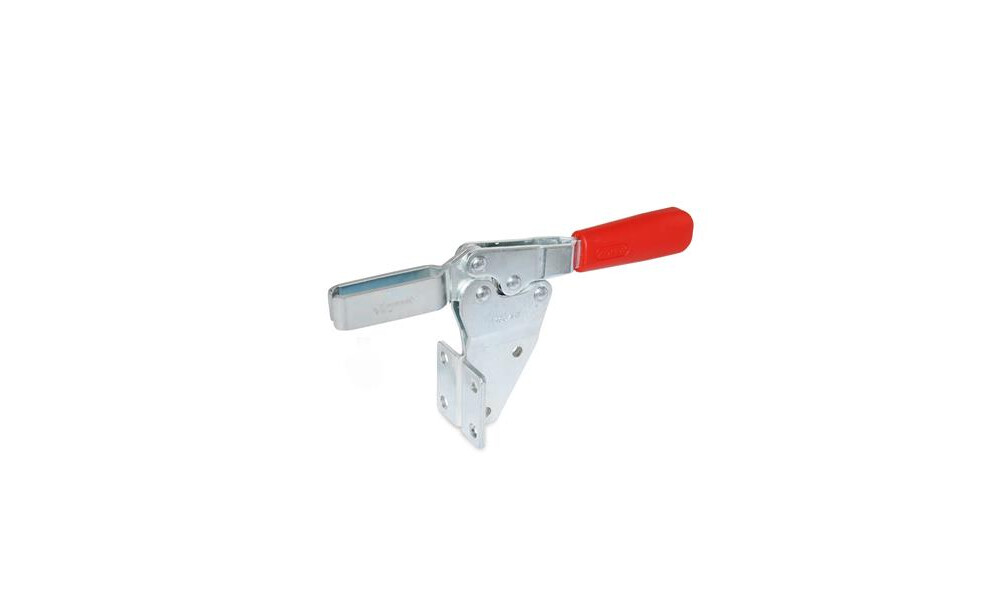

Schnellspanner GN 820.2 arbeiten nach dem Kniehebelprinzip, Spannhebel und Spannarm bewegen sich in entgegengesetzer Richtung. Kennzeichnend ist die geringe Bauhöhe in der Spannstellung, da sich der Betätigungshebel dabei in horizontaler Position befindet. Die um 90° gedrehte Montagefläche ermöglicht eine platzsparende Montage neben der Spannstelle. Schnellspanner mit offenem Spannarm nehmen in Form MF über die Flankenscheiben eine anwendungsspezifische Schraube auf, bei der Form MFC ist zusätzlich eine Andrückschraube mit Gummi-Druckstück im Lieferumfang enthalten.

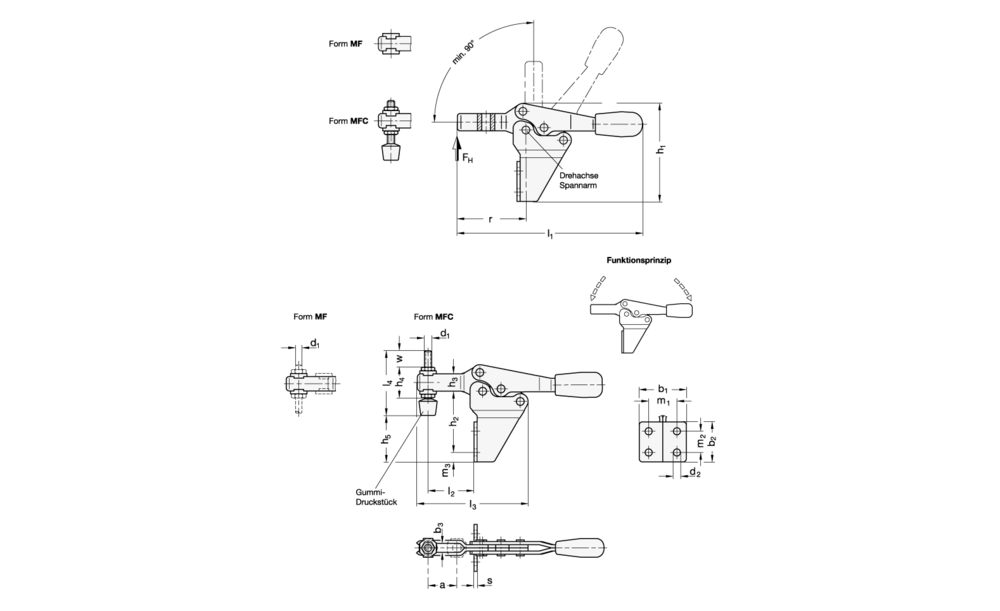

Technische Eigenschaften:

• a ˜: 37
• b1: 43
• b2: 40
• b3: 8.5
• d1: M 8
• d2: 6.5
• FH in N Haltekraft: 1700
• Form: MF - offener Spannarm, mit 2 Flankenscheiben
• Gewicht: 0.350 kg
• Größe: 230
• h1: 102
• h2: 69
• h3: 18
• l1: 195
• l2: 52
• l3: 113
• m1: 28.5
• m2: 24
• m3: 8
• r: 70
• s: 3
• Werkstoff: C 10 - Einsatzstahl C 10

Weitere Informationen:

REACH KONFORM | ROHS KONFORM
