SKF Spannhülsen für Druckölmontage

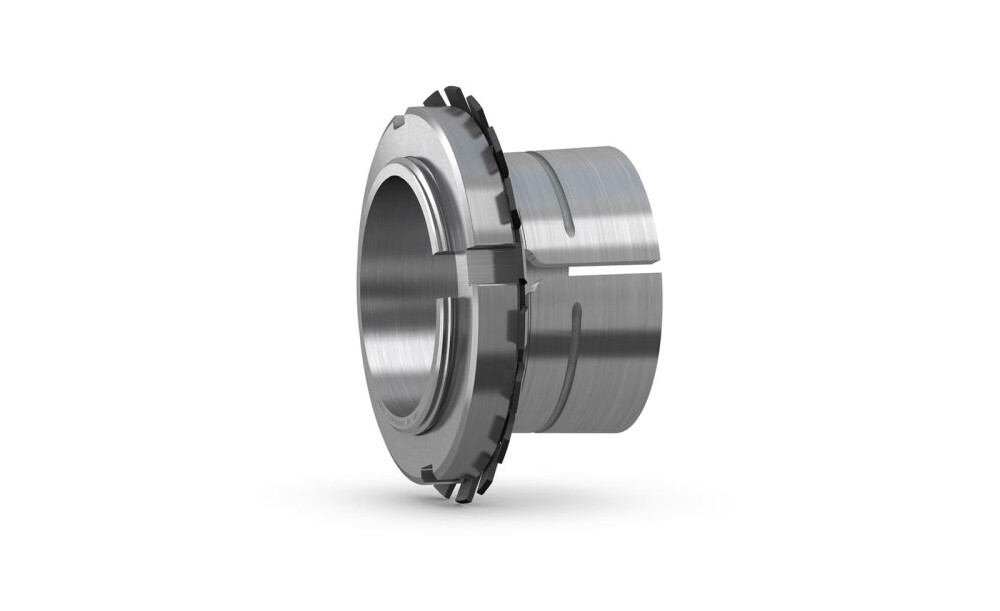

SKF Spannhülse für Druckölmontage
Artikelnummer: 200OH 3152 H

Spannhülsen sind die am häufigsten verwendeten Befestigungselemente für Wälzlager mit kegeliger Bohrung auf zylindrischem Sitz. Sie ermöglichen Montagen sowohl auf glatten wie auf abgesetzten Wellen und sind dabei einfach zu montieren. Eine zusätzliche Sicherung auf der Welle ist mit Spannhülsen nicht nötig.

In Verbindung mit glatten Wellen kann das Lager an einer beliebigen Stelle auf der Welle befestigt werden.

Bei einer abgesetzten Welle ist die Verwendung eines Abstützringes erforderlich, der die axiale Position des Lagers exakt festlegt.

Spannhülsen werden komplett mit Wellenmutter und Sicherung geliefert. Die Hülsen sind geschlitzt und haben an der Mantelfläche einen Kegel von 1:12. Durch das Anziehen der Wellenmutter wird die kegelige Spannhülse zwischen den Innenring des Wälzlagers und der Welle hineingezogen und das Lager durch Kraftschluss auf der Welle befestigt. Die Sicherung schützt die Mutter vor dem Losdrehen.

Ausführungen für die Druckölmontage

Spannhülsen sind ab einem Bohrungsdurchmesser von 140 mm auch mit einem Druckölanschluss verfügbar. Ab 200 mm Bohrungsdurchmesser ist diese Ausführung Standard. Das Druckölverfahren erleichtert gerade bei großen Wälzlagern die Montage erheblich. Dabei wird mittels einer Hydraulikpresse Öl zwischen Spannhülse und Wälzlager gepresst. Der so entstehende Ölfilm in der Passfuge vermindert die Reibung und verringert die erforderlichen Montagekräfte wesentlich.

Druckölgeräte und technische Betreuung zur Anwendung dieses Verfahrens erhalten Sie bei uns. Sprechen Sie uns an, wir beraten Sie gerne.

Andere Variante wählen
  • Preis inkl. MwSt.
  • Preis exkl. MwSt.
  • Versandkosten werden im Warenkorb berechnet
  • ...
Art-Nr.: 251H 3152 H
HSP Spannhülsen für Druckölmontage
  • Wir sind nur für Sie da: +49 8131 / 3331 - 0
  • Mo. bis Do. 7:30 - 17:00 Uhr, Fr. 7:30 - 15:30 Uhr
  • Ihr Familienunternehmen seit 80 Jahren, an 11 Standorten
Technische Daten
  • Hersteller/MarkeSKF
  • Zolltarifnummer84829900
  • Gewicht pro1 Stück
  • Innendurchmesser d
    (siehe Zeichnung d1)240 mm
  • Anzahl Ölbohrungen1
  • BauartSpannhülse
  • BaureiheOH 31..
  • Ölzufuhr Hülsenbohrung ja/neinnein
  • Gewindetiefe Gewinde für Ölbohrung
    (siehe Zeichnung G3)9 mm
  • Gewinde für Ölbohrung
    (siehe Zeichnung G2)M6
  • passende SicherungMB 52
  • Außendurchmesser d2
    (siehe Zeichnung d)260 mm
  • Position ÖlzuführungBefestigungsseite
  • HerstellerartikelnummerOH 3152 H
  • EAN7316571153339
  • Gewicht21,08 kg
  • Gewinde
    (siehe Zeichnung Gewinde G)Tr260X4
  • Breite B
    (siehe Zeichnung B1)190 mm
  • Druckölmontage ja/neinja
  • Ölzufuhr Mantelfläche ja/neinja
  • Kegel1:12
  • Mittenmaß Gewinde für Ölbohrung
    (siehe Zeichnung A)4,2 mm
  • WellenmutterHM 52 T
  • B2
    (siehe Zeichnung B)39 mm
  • Außendurchmesser d3330 mm
Artikelgruppe: 200997 SKF ohne Stützung
Alternativen zu SKF Spannhülsen für Druckölmontage, 200OH 3152 H
Preis inkl. MwSt.:
Art-Nr.: 251H 3152 H
HSP Spannhülsen für Druckölmontage
HSP Spannhülse
Alternatives Produkt
...
