Scharniere GN 237 mit horizontal verlängerten Scharnierflügeln zeichnen sich durch ihre kompakte und stabile Bauweise aus. Sie werden eingesetzt, wenn vergrößerte Abstände der Befestigungsbohrungen erforderlich sind.

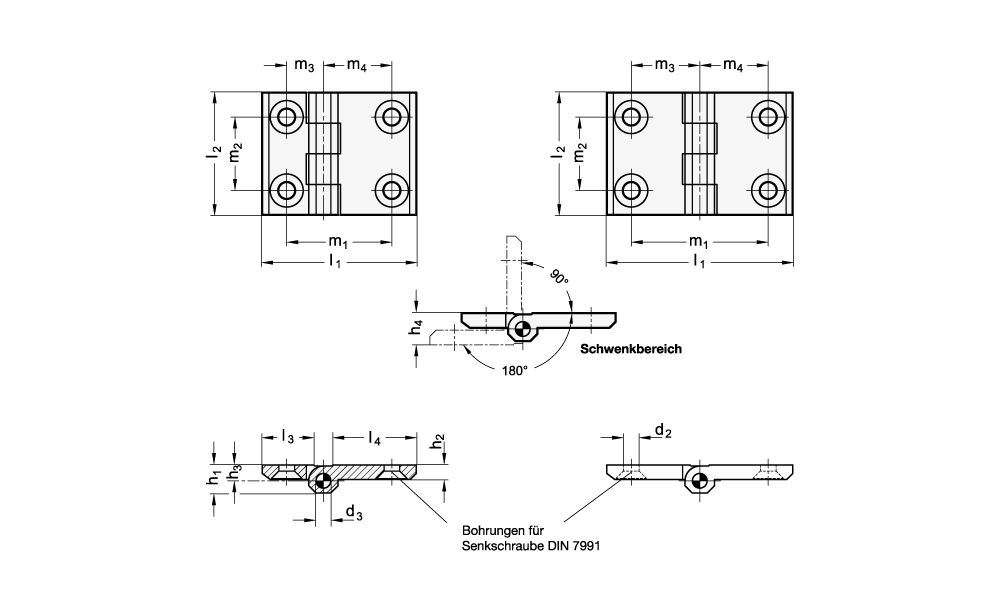

Technische Eigenschaften:

• Breite l2: 50
• d2: 6.3
• d3: 6
• Form: A, 2x2 Bohrungen für Senkschrauben
• Gewicht: 0.154 kg
• h1: 11.5
• h2: 6
• h3: 6.5
• h4 : 13
• l3: 34
• l4: 34
• Länge l1: 76
• m1: 56
• m2: 30
• m3: 28
• m4: 28
• Oberfläche: GS
• RoHS: Ja
• Scharnierflügel: l3 = l4, beidseitig verlängert
• Werkstoff: NI, Edelstahl
• Lochabstand m1: 56 mm
• Länge l2: 50 mm
• Lochabstand m2: 30 mm
• Breite l1: 76 mm
• Typ: GN237

Weitere Informationen:

ROHS KONFORM | REACH KONFORM
