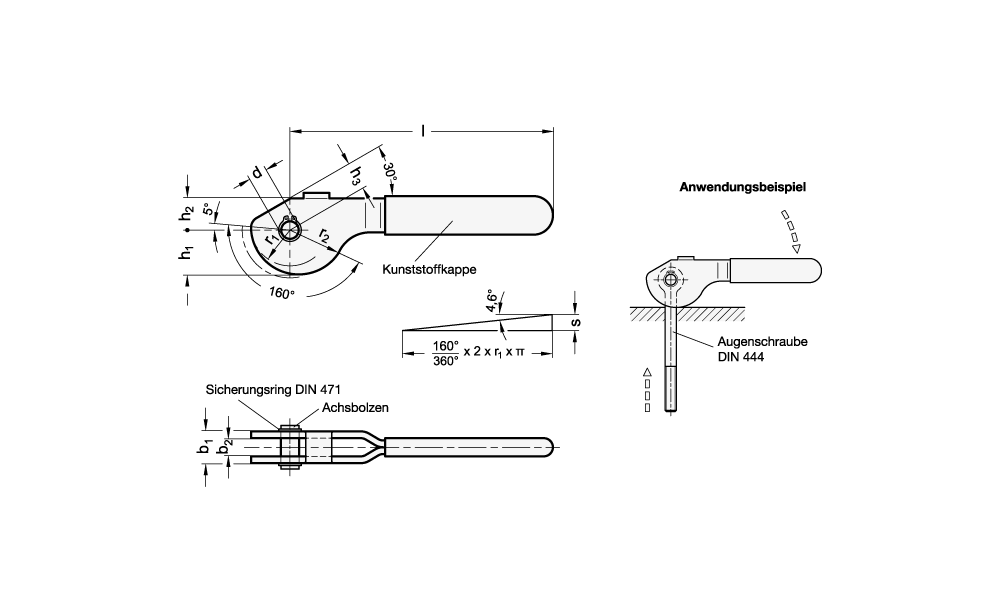

Hebel mit Spiralexzenter GN 917 werden zum Verstellen und Spannen eingesetzt. Die Spirale hat den Vorteil, dass sie selbsthemmend und die Spannwirkung in jeder Winkelstellung gleich groß ist. Das Maß b2 ist auf die Kopfhöhe von Augenschrauben DIN 444 bzw. Augenmuttern GN 444.2 abgestimmt.

Technische Eigenschaften:

• b2: 9
• Breite b1: 13
• Durchmesser d: 8
• Gewicht: 0.085 kg
• h1: 19.54
• h2: 14
• h3: 12
• l: 114
• r1: 17.2
• r2: 21.07
• r2-h3 Gesamthub: 9.07
• s Hub Spirale: 3.87
• Werkstoff: ST - Stahl

Weitere Informationen:

REACH KONFORM | ROHS KONFORM
