Zahnriemen sind formschlüssige Riementriebe, die eingesetzt werden, wenn ein konstantes Übersetzungsverhältnis und ein synchroner Lauf benötigt werden. Unterschieden werden die Zahnriemen in der Art des Profils, der Teilung der Zähne und dem verwendeten Material. Die trapez- und bogenförmigen Profile sind dabei die gängigsten, wobei in der Praxis häufig PU-Riemen mit Trapezprofilen für Positionier- und Förderzwecke verwendet werden, während sich Gummi-Riemen mit Kreisbogenprofilen im Antriebsbereich durchgesetzt haben. Eine Besonderheit hier ist z.B. der Optibelt Omega, mit einer Rille am Zahnkopf, welche das Laufgeräusch des Riemens reduziert.

mehr technische Informationen
Hersteller/Marke
Profil
Riemenbreite mm
Länge mm
Zahnflachriemen (1-25 von 9823 Produkten mit 22391 Varianten)
Auswahl
OPTIBELT OMEGA - 8M Zahnflachriemen
Die intensive Entwicklungsarbeit, sowie erfolgreiche Feldversuche haben zu dem leistungsstarken Sortiment von optibelt OMEGA Zahnriemen geführt. Die jahrelange Erfahrung mit optibelt ZR und optibelt HTD Riemen war die Grundlage dieser neuen Generation von Riemen. OMEGA Zahnriemen setzen Maßstäbe für eine synchrone Leistungsübertragung und Positionierantriebe Vorteile •hohe Präzision •niedrigeres Geräuschverhalten durch OMEGA Zahnform •Für HTD- und RPP-Scheiben

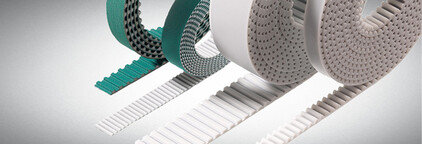

OPTIBELT ALPHA LINEAR - AT10 Stahl Zahnflachriemen Meterware
Endliche optibelt ALPHA LINEAR Zahnriemen bestehen aus extrudiertem, thermoplastischem Polyurethan und kantenparallelen Zugträgern. Sie sind formstabil und durch ihre genauere Positionierung für Linearantriebe bestens geeignet. In einem zusätzlichen, nachgeordneten Extrusionsprozess können alternativ zur Ausführung "verstärkter Rücken" weitere Beschichtungen auf dem Riemen aufgebracht werden. Der optibelt ALPHA LINEAR Zahnriemen kann optional mit einem dünnen zahnseitigen Gewebe (PAZ) zur Reibungs- oder Geräuschminimierung versehen werden. Auch ein rückenseitiges Gewebe (PAR) ist möglich Vorteile •hohe Zugkräfte bei geringer Dehnung •hohe Positioniergenauigkeit •Zahnriemen für Lineartechnik in Ausführung ATL Eigenschaften •Polyamidgewebe auf Verzahnung und/oder Riemenrücken lieferbar •PU optional mit FDA-Zulassung für Lebensmittelkontakt •Einfärbung nach Vorgabe möglich
OPTIBELT OMEGA - 5M Zahnflachriemen
Die intensive Entwicklungsarbeit, sowie erfolgreiche Feldversuche haben zu dem leistungsstarken Sortiment von optibelt OMEGA Zahnriemen geführt. Die jahrelange Erfahrung mit optibelt ZR und optibelt HTD Riemen war die Grundlage dieser neuen Generation von Riemen. OMEGA Zahnriemen setzen Maßstäbe für eine synchrone Leistungsübertragung und Positionierantriebe Vorteile •hohe Präzision •niedrigeres Geräuschverhalten durch OMEGA Zahnform •Für HTD- und RPP-Scheiben

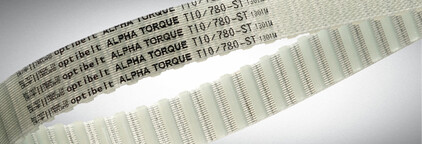

OPTIBELT ALPHA TORQUE - AT5 Zahnflachriemen PU
Der optibelt ALPHA TORQUE wird mit einem abriebbeständigen Polyurethan mit einer Härte von 86 Shore A ausgestattet. Die für Polyurethan gute Ölbeständigkeit gehört ebenso zu seinen Grundmerkmalen wie eine gewisse Beständigkeit gegenüber Säuren und alkalischen Lösungen. Der optibelt ALPHA TORQUE kann mit Zugträgern wie Stahl (Standard) oder auf Anfrage (Mindestabnahmemenge) mit hochflexiblem Stahl, rostfreiem Edelstahl, Aramid, Polyester und Vectran für unterschiedlichste Aufgabenbereiche ausgerüstet werden Vorteile •gute Öl- und Chemikalienbeständigkeit •große Auswahl an Zugträgermaterialien •schnelle Verfügbarkeit Eigenschaften •Wickelnutzbreite bis zu 380 mm - schneiden auf individuelle Breite durch unsere Hauseigene Werkstatt möglich •freie Farbwahl auf Anfrage •Lage des Toleranzfeldes variabel, z. B. für feste Achsabstände
GATES POWERGRIP GT4 Zahnriemen 8MGT, 9577 9579
Hochwertiger Synchronriemen aus Gummi mit optimiertem GT-Zahnprofil bietet deutlich höhere Übertragungsleistungen (bis zu 25 % höher als die bisherige Konstruktion GT3). Perfekt für das Profil der HTD®Zahnscheiben. Statisch leitfähig (ISO 9563): Das Produkt erfüllt somit die Anforderungen der Richtlinie 2014/34/EU – ATEX.
OPTIBELT ALPHA LINEAR - 8M Stahl Zahnflachriemen Meterware
Endliche optibelt ALPHA LINEAR Zahnriemen bestehen aus extrudiertem, thermoplastischem Polyurethan und kantenparallelen Zugträgern. Sie sind formstabil und durch ihre genauere Positionierung für Linearantriebe bestens geeignet. In einem zusätzlichen, nachgeordneten Extrusionsprozess können alternativ zur Ausführung "verstärkter Rücken" weitere Beschichtungen auf dem Riemen aufgebracht werden. Der optibelt ALPHA LINEAR Zahnriemen kann optional mit einem dünnen zahnseitigen Gewebe (PAZ) zur Reibungs- oder Geräuschminimierung versehen werden. Auch ein rückenseitiges Gewebe (PAR) ist möglich Vorteile •hohe Zugkräfte bei geringer Dehnung •hohe Positioniergenauigkeit •Zahnriemen für Lineartechnik in Ausführung ATL Eigenschaften •Polyamidgewebe auf Verzahnung und/oder Riemenrücken lieferbar •PU optional mit FDA-Zulassung für Lebensmittelkontakt •Einfärbung nach Vorgabe möglich
OPTIBELT OMEGA HP - 8M Hochleistungs-Zahnflachriemen
Der optibelt OMEGA High Power ist ein Hochleistungs-Zahnriemen, der speziell für höchste Anforderungen entwickelt wurde. Dynamische Prüfungen mit dem optibelt OMEGA High Power ergeben ein bis zu 150 % höheres Leistungsniveau im Vergleich zum optibelt OMEGA. Durch den Einsatz neuer Materialien kann die Lebensdauer anwendungsabhängig im Vergleich zum optibelt OMEGA HP nochmals gesteigert werden. Die optimierte Zahnform und die Einkerbung im Zahnkopf der optibelt OMEGA High Power Zahnriemen ermöglichen erheblich geringere Geräuschpegel. Vorteile •geeignet für langsam und schnell laufende, dynamisch hoch belastete Antriebe •ca. 2-fache Leistungsübertragung, im Profil 5MHP ca. 3-fache Leistungsübertragung gegenüber OMEGA Zahnriemen in Grundausführung •großes Einsatzspektrum •antistatisch nach ISO 9563 für Profile 8M HP und 14M HP •Für HTD- und RPP-Zahnscheiben
OPTIBELT ALPHA TORQUE - T5 Zahnflachriemen PU
Der optibelt ALPHA TORQUE wird mit einem abriebbeständigen Polyurethan mit einer Härte von 86 Shore A ausgestattet. Die für Polyurethan gute Ölbeständigkeit gehört ebenso zu seinen Grundmerkmalen wie eine gewisse Beständigkeit gegenüber Säuren und alkalischen Lösungen. Der optibelt ALPHA TORQUE kann mit Zugträgern wie Stahl (Standard) oder auf Anfrage (Mindestabnahmemenge) mit hochflexiblem Stahl, rostfreiem Edelstahl, Aramid, Polyester und Vectran für unterschiedlichste Aufgabenbereiche ausgerüstet werden Vorteile •gute Öl- und Chemikalienbeständigkeit •große Auswahl an Zugträgermaterialien •schnelle Verfügbarkeit Eigenschaften •Wickelnutzbreite bis zu 380 mm - schneiden auf individuelle Breite durch unsere Hauseigene Werkstatt möglich •freie Farbwahl auf Anfrage •Lage des Toleranzfeldes variabel, z. B. für feste Achsabstände
OPTIBELT OMEGA HP - 5M Hochleistungs-Zahnflachriemen
Der optibelt OMEGA High Power ist ein Hochleistungs-Zahnriemen, der speziell für höchste Anforderungen entwickelt wurde. Dynamische Prüfungen mit dem optibelt OMEGA High Power ergeben ein bis zu 150 % höheres Leistungsniveau im Vergleich zum optibelt OMEGA. Durch den Einsatz neuer Materialien kann die Lebensdauer anwendungsabhängig im Vergleich zum optibelt OMEGA HP nochmals gesteigert werden. Die optimierte Zahnform und die Einkerbung im Zahnkopf der optibelt OMEGA High Power Zahnriemen ermöglichen erheblich geringere Geräuschpegel. Vorteile •geeignet für langsam und schnell laufende, dynamisch hoch belastete Antriebe •ca. 2-fache Leistungsübertragung, im Profil 5MHP ca. 3-fache Leistungsübertragung gegenüber OMEGA Zahnriemen in Grundausführung •großes Einsatzspektrum •antistatisch nach ISO 9563 für Profile 8M HP und 14M HP •Für HTD- und RPP-Zahnscheiben
GATES POLY CHAIN GT2 Zahnriemen, 8MGT, 9275
OPTIBELT OMEGA - 3M Zahnflachriemen
Die intensive Entwicklungsarbeit, sowie erfolgreiche Feldversuche haben zu dem leistungsstarken Sortiment von optibelt OMEGA Zahnriemen geführt. Die jahrelange Erfahrung mit optibelt ZR und optibelt HTD Riemen war die Grundlage dieser neuen Generation von Riemen. OMEGA Zahnriemen setzen Maßstäbe für eine synchrone Leistungsübertragung und Positionierantriebe Vorteile •hohe Präzision •niedrigeres Geräuschverhalten durch OMEGA Zahnform •Für HTD- und RPP-Scheiben
OPTIBELT ALPHA LINEAR - T10 Stahl Zahnflachriemen Meterware
Endliche optibelt ALPHA LINEAR Zahnriemen bestehen aus extrudiertem, thermoplastischem Polyurethan und kantenparallelen Zugträgern. Sie sind formstabil und durch ihre genauere Positionierung für Linearantriebe bestens geeignet. In einem zusätzlichen, nachgeordneten Extrusionsprozess können alternativ zur Ausführung "verstärkter Rücken" weitere Beschichtungen auf dem Riemen aufgebracht werden. Der optibelt ALPHA LINEAR Zahnriemen kann optional mit einem dünnen zahnseitigen Gewebe (PAZ) zur Reibungs- oder Geräuschminimierung versehen werden. Auch ein rückenseitiges Gewebe (PAR) ist möglich Vorteile •hohe Zugkräfte bei geringer Dehnung •hohe Positioniergenauigkeit •Zahnriemen für Lineartechnik in Ausführung ATL Eigenschaften •Polyamidgewebe auf Verzahnung und/oder Riemenrücken lieferbar •PU optional mit FDA-Zulassung für Lebensmittelkontakt •Einfärbung nach Vorgabe möglich
OPTIBELT ALPHA TORQUE - T2,5 Zahnflachriemen PU
Der optibelt ALPHA TORQUE wird mit einem abriebbeständigen Polyurethan mit einer Härte von 86 Shore A ausgestattet. Die für Polyurethan gute Ölbeständigkeit gehört ebenso zu seinen Grundmerkmalen wie eine gewisse Beständigkeit gegenüber Säuren und alkalischen Lösungen. Der optibelt ALPHA TORQUE kann mit Zugträgern wie Stahl (Standard) oder auf Anfrage (Mindestabnahmemenge) mit hochflexiblem Stahl, rostfreiem Edelstahl, Aramid, Polyester und Vectran für unterschiedlichste Aufgabenbereiche ausgerüstet werden Vorteile •gute Öl- und Chemikalienbeständigkeit •große Auswahl an Zugträgermaterialien •schnelle Verfügbarkeit Eigenschaften •Wickelnutzbreite bis zu 380 mm - schneiden auf individuelle Breite durch unsere Hauseigene Werkstatt möglich •freie Farbwahl auf Anfrage •Lage des Toleranzfeldes variabel, z. B. für feste Achsabstände
OPTIBELT ZR - H Zahnflachriemen
Die wichtigsten Merkmale der optibelt ZR Zahnriemen sind die hochwertigen Chloropren-Mischungen, die äußerst flexiblen Zugelemente aus Glasfaser und das abriebbeständige Schutzgewebe. ZR Zahnriemen sind serienmäßig bedingt öl-, hitze- und kältebeständig Vorteile •synchrone Drehmoment­übertragung •großer Leistungsbereich •geringe Lagerbelastung •hohe Biegewilligkeit •extrem kleine Scheibendurch­messer
GATES POWERGRIP HTD Zahnriemen 8M, 9293
OPTIBELT ALPHA LINEAR - T5 Stahl Zahnflachriemen Meterware
Endliche optibelt ALPHA LINEAR Zahnriemen bestehen aus extrudiertem, thermoplastischem Polyurethan und kantenparallelen Zugträgern. Sie sind formstabil und durch ihre genauere Positionierung für Linearantriebe bestens geeignet. In einem zusätzlichen, nachgeordneten Extrusionsprozess können alternativ zur Ausführung "verstärkter Rücken" weitere Beschichtungen auf dem Riemen aufgebracht werden. Der optibelt ALPHA LINEAR Zahnriemen kann optional mit einem dünnen zahnseitigen Gewebe (PAZ) zur Reibungs- oder Geräuschminimierung versehen werden. Auch ein rückenseitiges Gewebe (PAR) ist möglich Vorteile •hohe Zugkräfte bei geringer Dehnung •hohe Positioniergenauigkeit •Zahnriemen für Lineartechnik in Ausführung ATL Eigenschaften •Polyamidgewebe auf Verzahnung und/oder Riemenrücken lieferbar •PU optional mit FDA-Zulassung für Lebensmittelkontakt •Einfärbung nach Vorgabe möglich
OPTIBELT ALPHA TORQUE - T10 Zahnflachriemen PU
Der optibelt ALPHA TORQUE wird mit einem abriebbeständigen Polyurethan mit einer Härte von 86 Shore A ausgestattet. Die für Polyurethan gute Ölbeständigkeit gehört ebenso zu seinen Grundmerkmalen wie eine gewisse Beständigkeit gegenüber Säuren und alkalischen Lösungen. Der optibelt ALPHA TORQUE kann mit Zugträgern wie Stahl (Standard) oder auf Anfrage (Mindestabnahmemenge) mit hochflexiblem Stahl, rostfreiem Edelstahl, Aramid, Polyester und Vectran für unterschiedlichste Aufgabenbereiche ausgerüstet werden Vorteile •gute Öl- und Chemikalienbeständigkeit •große Auswahl an Zugträgermaterialien •schnelle Verfügbarkeit Eigenschaften •Wickelnutzbreite bis zu 380 mm - schneiden auf individuelle Breite durch unsere Hauseigene Werkstatt möglich •freie Farbwahl auf Anfrage •Lage des Toleranzfeldes variabel, z. B. für feste Achsabstände
OPTIBELT OMEGA - 14M Zahnflachriemen
Die intensive Entwicklungsarbeit, sowie erfolgreiche Feldversuche haben zu dem leistungsstarken Sortiment von optibelt OMEGA Zahnriemen geführt. Die jahrelange Erfahrung mit optibelt ZR und optibelt HTD Riemen war die Grundlage dieser neuen Generation von Riemen. OMEGA Zahnriemen setzen Maßstäbe für eine synchrone Leistungsübertragung und Positionierantriebe Vorteile •hohe Präzision •niedrigeres Geräuschverhalten durch OMEGA Zahnform •Für HTD- und RPP-Scheiben
OPTIBELT ZR - L Zahnflachriemen
Die wichtigsten Merkmale der optibelt ZR Zahnriemen sind die hochwertigen Chloropren-Mischungen, die äußerst flexiblen Zugelemente aus Glasfaser und das abriebbeständige Schutzgewebe. ZR Zahnriemen sind serienmäßig bedingt öl-, hitze- und kältebeständig Vorteile •synchrone Drehmoment­übertragung •großer Leistungsbereich •geringe Lagerbelastung •hohe Biegewilligkeit •extrem kleine Scheibendurch­messer
OPTIBELT ZR - XL Zahnflachriemen
Die wichtigsten Merkmale der optibelt ZR Zahnriemen sind die hochwertigen Chloropren-Mischungen, die äußerst flexiblen Zugelemente aus Glasfaser und das abriebbeständige Schutzgewebe. ZR Zahnriemen sind serienmäßig bedingt öl-, hitze- und kältebeständig Vorteile •synchrone Drehmoment­übertragung •großer Leistungsbereich •geringe Lagerbelastung •hohe Biegewilligkeit •extrem kleine Scheibendurch­messer
Preis inkl. MwSt.:0,0238
VPE 50000 mm
Staffelpreise
23,80  / 1000 mm
Art-Nr.: 4615M 20 STAHL PAZ
OPTIBELT ALPHA LINEAR 50 METER Rolle
OPTIBELT ALPHA LINEAR 50 METER Rolle
sofort lieferbar: 1-2 Werktage
Verfügbare Menge: 51485 mm
GATES POWERGRIP HTD Zahnriemen 5M, 9293
GATES POWERGRIP GT3 Zahnriemen 3MGT, 9400
OPTIBELT ALPHA TORQUE - AT10 Zahnflachriemen PU
Der optibelt ALPHA TORQUE wird mit einem abriebbeständigen Polyurethan mit einer Härte von 86 Shore A ausgestattet. Die für Polyurethan gute Ölbeständigkeit gehört ebenso zu seinen Grundmerkmalen wie eine gewisse Beständigkeit gegenüber Säuren und alkalischen Lösungen. Der optibelt ALPHA TORQUE kann mit Zugträgern wie Stahl (Standard) oder auf Anfrage (Mindestabnahmemenge) mit hochflexiblem Stahl, rostfreiem Edelstahl, Aramid, Polyester und Vectran für unterschiedlichste Aufgabenbereiche ausgerüstet werden Vorteile •gute Öl- und Chemikalienbeständigkeit •große Auswahl an Zugträgermaterialien •schnelle Verfügbarkeit Eigenschaften •Wickelnutzbreite bis zu 380 mm - schneiden auf individuelle Breite durch unsere Hauseigene Werkstatt möglich •freie Farbwahl auf Anfrage •Lage des Toleranzfeldes variabel, z. B. für feste Achsabstände
OPTIBELT ALPHA LINEAR - AT5 Stahl Zahnflachriemen Meterware
Endliche optibelt ALPHA LINEAR Zahnriemen bestehen aus extrudiertem, thermoplastischem Polyurethan und kantenparallelen Zugträgern. Sie sind formstabil und durch ihre genauere Positionierung für Linearantriebe bestens geeignet. In einem zusätzlichen, nachgeordneten Extrusionsprozess können alternativ zur Ausführung "verstärkter Rücken" weitere Beschichtungen auf dem Riemen aufgebracht werden. Der optibelt ALPHA LINEAR Zahnriemen kann optional mit einem dünnen zahnseitigen Gewebe (PAZ) zur Reibungs- oder Geräuschminimierung versehen werden. Auch ein rückenseitiges Gewebe (PAR) ist möglich Vorteile •hohe Zugkräfte bei geringer Dehnung •hohe Positioniergenauigkeit •Zahnriemen für Lineartechnik in Ausführung ATL Eigenschaften •Polyamidgewebe auf Verzahnung und/oder Riemenrücken lieferbar •PU optional mit FDA-Zulassung für Lebensmittelkontakt •Einfärbung nach Vorgabe möglich

mehr Produkte

Zahnriemen

Formschlüssige Riementriebe werden als Zahnriemen bezeichnet. Der grundsätzliche Aufbau von Zahnriemen setzt sich aus Rücken, Zugstrang, Zähnen und dem Schutzgewebe zusammen. Die Zahnform bestimmt die Bauart eines Zahnriemens. Unterschieden werden die Zahnriemen in der Art des Profils und der Teilung.

Zahnriemen mit trapezförmigem Profil

Die klassischen Zahnriemen mit trapezförmigen Zähnen teilen sich in die Gruppen Chloropren- und Polyurethanriemen.

Chloroprenriemen

Chloroprenriemen besitzen eine Zugstrangeinlage aus fortlaufend, schraubenförmig gewickelter Glasfaser. Ein dauerhafter und biegsamer Rücken stützt das Zugelement ab.

Der Rücken eines Zahnriemens besteht aus einer sehr dünn ausgebildeten, starken Kautschukmischung, die den Zugstrang vor Öl, Feuchtigkeit und Abnutzung durch Reibung schützt. Die Zähne sind aus einer scherfesten und widerstandsfähigen Gummimischung und zusammen mit dem Rücken zu einer Einheit vulkanisiert.





Polyurethanriemen

Polyurethanriemen sind aus gegossenem oder extrudiertem Material, in dem Zugstränge aus schraubenförmig gewickeltem Stahlcord eingebettet sind. Die Riemenzähne aus Polyurethan dienen der Kraftübertragung zwischen dem Zugstrang und den Zahnflanken der Scheibe, während die Polyurethanstege die Zugstränge gegen die Zahnköpfe der Scheibe abstützen. Polyurethanriemen besitzen kein zahnseitiges Schutzgewebe.



Zahnriemen mit kreisbogenförmigem Profil

Zu den vorher beschriebenen klassischen Zahnriemen mit trapezförmigen Zähnen wurden Hochleistungsriemen mit bogenförmigen Zahnprofilen entwickelt. Der Aufbau ist analog. Die Vorteile gegenüber den klassischen Zahnriemen mit trapezförmigen Zähnen sind:

  • bogenförmiges Zahnprofil führt zur Verbesserung des Eingriffsverhaltens der Zähne in die Zahnlücken der Zahnscheiben.
  • Vergrößerte Zähne mit verbreitertem Zahnfuß können mehr Leistung übertragen.

  • Das Optibelt OMEGA-Profil mit der Rille im Zahnkopf reduziert das Laufgeräusch bei mittleren und höheren Drehzahlen.

Doppelzahnriemen

Doppelzahnriemen gleichen im Aufbau dem eines einfach verzahnten Riemens. Die jeweils gleiche Teilung ist bei Polyurethanriemen auf der Ober- und Unterseite je um eine halbe Teilung versetzt. Bei Chloropren-Zahnriemen stehen sich die Zähne ohne Versatz gegenüber.



Zahnriemen als Förderriemen

In Sonderausführungen können Zahnriemen aus Polyurethan durch eine Gewebeauflage, Rückenbeschichtungen und Mitnehmer für Förderaufgaben Verwendung finden. Zahnriemen können mit Mitnehmern (ebenfalls aus Polyurethan) ausgestattet werden. Diese werden nachträglich auf den Zahnriemenrücken durch Verschweißen aufgebracht. Hohe Anforderungen an die Planlage der Rückenbeschichtung werden durch zusätzliches Schleifen der Zahnriemen-Rückenbeschichtung erfüllt.
