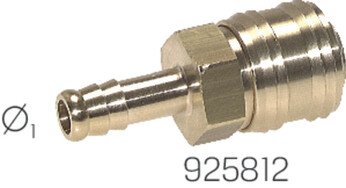

Pneumatik-Kupplung
Pneumatik-Kupplungen sind Verbindungselemente, die speziell für die schnelle und einfache Verbindung oder Trennung von Luftleitungen in pneumatischen Systemen entwickelt wurden. Sie ermöglichen einen sicheren und dichten Übergang zwischen verschiedenen Komponenten wie Zylindern, Ventilen oder Werkzeugen und der Druckluftversorgung. Die Kupplungen sind so gestaltet, dass sie auch unter Druck schnell und unkompliziert montiert oder demontiert werden können, oft sogar einhändig. Sie sind in verschiedenen Größen, Materialien und Dichtungstypen erhältlich, um den spezifischen Anforderungen unterschiedlicher Anwendungen und Druckbereiche gerecht zu werden. Pneumatik-Kupplungen tragen maßgeblich zur Flexibilität und Effizienz eines pneumatischen Systems bei und sind daher in vielen industriellen und automatisierten Umgebungen unverzichtbar.
Technische Eigenschaften:
- für Schlauch-Ø innen: 9 mm
- Nennweite: 7,2
- Typ: 22
Technische Eigenschaften:
- Anwendungsbereich: Druckluftanlagen, Automotive, Verpackungsindustrie, Vakuum
- Arbeitsdruck max.: 10 bar
- Arbeitsdruck max. kurzzeitig: 15 bar
- Arbeitsdruck min.: -0,95 bar
- Dichtmaterial: NBR
- Empfohlener Schlauch: PU, PA (Nylon)
- für Schlauch-Außen-Ø: 8 mm
- L1: 22,7 mm
- L2: 39,7 mm
- Lösering: Kunststoff
- Material: Kunststoff bzw. Messing vernickelt
- Medium: Druckluft
- Serie: Blaue Serie
- Stecknippel: 8 mm
- Temperaturbereich max.: 80 °C
- Temperaturbereich min.: -20 °C
Technische Eigenschaften:
- Betriebsdruck max.: 20 bar
- Betriebstemperatur max.: 175 °C
- Gewinde: Rp 1 IG, R 1 AG
- L1: 52,0 mm
- L2: 37,0 mm
- Messing
- Dichtung NBR
- Temperaturbereich von -20 °C bis max. +100 °C
- Betriebsdruck 0-35 bar sowie Grobvakuum
