Verbindungstechnik
Schläuche sowie dazugehörige Verbindungselemente finden in pneumatischen Systemen regelmäßig Verwendung. Um die Druckluft vor dem Ausströmen zu bewahren, ermöglichen bestimmte Steckverbindungen eine zuverlässige Abdichtung. Mehrfachkupplungen sorgen für eine sorgfältige Organisation von Pneumatikschläuchen. Anstatt mehrere separate Verbindungen zu befestigen, muss nur ein Element montiert werden, um alle verwendeten Schläuche zu ordnen. Rechtwinklige und T-förmige Steckverschraubungen ermöglichen eine gezielte Leitung der Schläuche innerhalb einer pneumatischen Anlage.
Auswahl

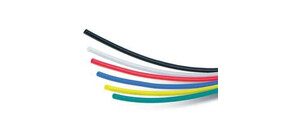

SMC Polyurethan-Schlauch TU
SMC Polyurethan-Schlauch TU
Äußerst flexibler Schlauch für Durckluft und Wasser
Max. Betriebsdruck: 0,8 MPa (bei 20 °C)
Sehr enge Biegeradien möglich
Temperaturbereich: -20 bis 60 °C (Wasser: 0 bis 40 °C)
SMC Gerade Steckverbindung KQ2-NEW
Gerade Steckverbindung KQ2H
Zum Anschließen an Innengewinde in gleicher Richtung.
SMC Klemmleiste für Schläuche TM
SMC Schlauchhalter TM
Mehrfachhalter für Schläuche bis 12 mm Durchmesser.
Sorgt für eine saubere, einfache Anordnung der Schläuche.

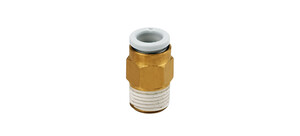

SMC Gerade Steckverschraubung mit Außengewinde KQ2-NEW
Gerade Steckverbindung KQ2H
Zum Anschließen an Innengewinde in gleicher Richtung.
SMC Steckverteilerleiste KM
SMC Steckverteilerleiste KM
Platzsparende Verschlauchung
Verwendung von Polyamid- und Polyurethanschläuchen
Medium: Druckluft, Wasser (Brauchwasser)
Max. Betriebsdruck: 1,0 MPa
Prüfdruck: 3,0 MPa
Umgebungs- und Medientemperatur: -5 bis 60 °C (Druckluft), 0 bis 40 °C
(Wasser)
SMC Einschraubwinkel mit Außengewinde KQ2-NEW
Einschraubwinkel mit Außengewinde KQ2L
Für rechtwinkligen Anschluss an Innengewinde.
SMC S-Koppler KK
SMC S-Koppler KK
Einfache Steckverbindung und Entriegelung
Gerader Typ mit Steckverbindung
Buchse: eingebautes Rückschlagventil (Standard)
Medium: Druckluft, Wasser (Brauchwasser)
Prüfdruck: 1,5 MPa
Umgebungs- und Medientemperatur: -5 bis 60 °C (Druckluft); 5 bis 40 °C
(Wasser)
SMC Verchleißfester Schlauch TUZ
SMC Verchleißfester Schlauch TUZ
Äußerst flexibler Schlauch für Druckluft
Besonders geeignet für Schleppketten
Abrieb ca. 1/3 im Vergleich zu herkömmlichen Polyurethanschläuchen
Temperaturbereich: -20 bis 60 °C
Sehr enge Biegeradien möglich
Max. Betriebsdruck 0,8 MPa (bei 20 °C)
SMC T-Steckverschraubung KQ2-NEW
T-Steckverschraubung KQ2T
Zur Verzweigung von Leitungen mit Innengewinde in beide 90°-Richtungen.
SMC Mehrfachkupplung KDM
SMC Mehrfachkupplung KDM
Die Mehrfachkupplung verringert den Anschlussaufwand zwischen Paneel und
Maschine
Anstelle von mehreren Schottverbingungen muss nur ein Element befestigt
werden
Es kann ein großer Druckbereich abgedeckt werden (-0,099 bis 1 MPa)
Verwendung von Polyamid und Polyurethanschläuchen
Medium: Druckluft
Max. Betriebsdruck: 1,0 MPa
Max. Betriebsvakuum: -100 kPa
Prüfdruck: 1,5 MPa
Umgebungs- und Medientemperatur: -5 bis 60 °C
SMC Mehrfachkupplung DM
SMC Mehrfachkupplung DM
Die Mehrfachkupplung ermöglicht ein einfaches Ein- und Ausbauen mehrerer
Schläuche
Anstelle von mehreren Schottverbindungen muss nur ein Element befestigt
werden
Ausführung als Mehrfachkupplung, mit Schutzkappe
Verwendung von Polyamid, Soft Polyamid und Polyurethanschläuchen
Medium: Druckluft
Max. Betriebsdruck: 1,0 MPa
Umgebungs- und Medientemperatur: -5 bis 60 °C
