Passfedern

Passfedern

Die Passfeder ist die am häufigsten eingesetzte Welle-Nabe-Verbindung bei einseitig wirkenden Drehmomenten. Sie ist ein massives, längliches Metallteil mit quadratischem oder rechteckigem Querschnitt, parallelen Flächen und oft abgerundeten Enden. Die Passfeder wird in eine entsprechend geformte Passfedernut in der Welle eingelegt. Das zu befestigende Maschinenteil ist ebenfalls mit einer Nut ausgestattet und wird axial auf Welle und Passfeder geschoben. Dadurch überträgt die Passfeder das Drehmoment formschlüssig. Wir empfehlen für die problemlose Demontage von Passfedern das professionelle Ausbauwerkzeug BETEX KZZ.

mehr technische Informationen
Hersteller/Marke
Norm
Form
Werkstoff
Länge mm
Breite B mm
Weitere Filter zeigen
Passfedern (1-25 von 421 Produkten mit 1063 Varianten)
Auswahl
DIN 6885 Passfedern

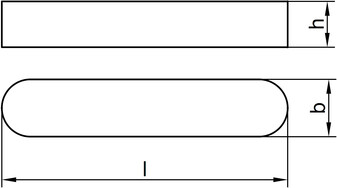

DIN 6885 Passfedern - Form A = rundstirnig ohne Bohrung(en)
Preis inkl. MwSt.:2,6299
VPE 10 Stück
262,99  / 100 Stück
Art-Nr.: 501DIN6885 C 20X12X63
Passfeder DIN 6885 Form A, Stahl, 20x12x63
Passfeder DIN 6885 Form A, Stahl, 20x12x63
Breite B: 12 mm // Höhe: 20 mm // Länge: 63 mm // Werkstoff: Stahl C45+C // Norm: DIN 6885 // Form: A
Kurzfristig verfügbar: 4-6 Kalendertage
DIN 6880 Keilstahl
DIN 6880 Keilstahl
Preis inkl. MwSt.:15,21
Art-Nr.: 45561821400
Passfeder DIN6885 Form A 14 x 9 x 55 mm Material C45
Passfeder DIN6885 Form A 14 x 9 x 55 mm Material C45
Breite B: 9 mm // Höhe: 55 mm // Länge: 14 mm // Werkstoff: C45 // Norm: ["DIN6885"] // Form: A
Kurzfristig verfügbar: 3-5 Kalendertage
Preis inkl. MwSt.:25,51
Art-Nr.: 45561890404
Blanker Keilstahl DIN 6880 4x4x1000mm, Material C45K
Blanker Keilstahl DIN 6880 4x4x1000mm, Material C45K
Alternatives Produkt
Kurzfristig verfügbar: 4-6 Kalendertage
KIPP Passfeder DIN 6885
DIN 6888 Scheibenfedern
DIN 6888 Scheibenfedern
Preis inkl. MwSt.:13,64
Art-Nr.: 45561812600
Passfeder DIN6885 Form A 6 x 6 x 30 mm Material C45
Passfeder DIN6885 Form A 6 x 6 x 30 mm Material C45
Alternatives Produkt
Kurzfristig verfügbar: 4-6 Kalendertage
Preis inkl. MwSt.:38,71
Art-Nr.: 45561891208
Blanker Keilstahl DIN 6880 12 x 8 x 1000mm Material C45K
Blanker Keilstahl DIN 6880 12 x 8 x 1000 mm Material C45K
Alternatives Produkt
Kurzfristig verfügbar: 1-3 Kalendertage
NORELEM Passfeder DIN 6885
Preis inkl. MwSt.:17,66
Art-Nr.: 45561821800
Passfeder DIN6885 Form A 14 x 9 x 75 mm Material C45
Passfeder DIN6885 Form A 14 x 9 x 75 mm Material C45
Breite B: 14 mm // Höhe: 9 mm // Länge: 75 mm // Werkstoff: C45 // Norm: ["DIN6885"] // Form: A
Kurzfristig verfügbar: 3-5 Kalendertage
Preis inkl. MwSt.:54,06
Art-Nr.: 45561990505
Keilstahl DIN 6880 5x5x1000mm Material 1.4571
Keilstahl DIN 6880 5 x 5 x 1000 mm Material 1.4571
Breite B: 5 mm // Höhe: 5 mm // Länge: 1000 mm // Werkstoff: Edelstahl 1.4571 // Norm: DIN 6880 // Form: Keilstahl
sofort lieferbar: 1-2 Kalendertage
Verfügbare Menge: 5 Stück
Preis inkl. MwSt.:26,68
Art-Nr.: 45561890807
Blanker Keilstahl DIN 6880 8 x 7 x 1000mm Material C45K
Blanker Keilstahl DIN 6880 8 x 7 x 1000mm Material C45K
Alternatives Produkt
Kurzfristig verfügbar: 1-3 Kalendertage
Preis inkl. MwSt.:Auf Anfrage
Art-Nr.: 5006885 A SORTIMENT C45+C
DIN 6885 Passfedern Form A Sortiment Werkstoff C45 +C
Passfeder DIN 6885 Form A Sortimentskasten, C45+C
Norm: DIN 6885 // Werkstoff: C45 +C // Form: A
Kurzfristig verfügbar: 11-13 Kalendertage
Preis inkl. MwSt.:97,06
Art-Nr.: 45561990807
Keilstahl DIN 6880 8x7x1000mm Material 1.4571
Keilstahl DIN 6880 8 x 7 x 1000 mm Material 1.4571
Breite B: 8 mm // Höhe: 7 mm // Länge: 1000 mm // Werkstoff: Edelstahl 1.4571 // Norm: DIN 6880 // Form: Keilstahl
Kurzfristig verfügbar: 4-6 Kalendertage
Preis inkl. MwSt.:84,30
Art-Nr.: 45561892514
Blanker Keilstahl DIN 6880 25x14x1000mm, Material C45K
Blanker Keilstahl DIN 6880 25x14x1000mm, Material C45K
Norm: DIN 6880 // Werkstoff: C45K // Länge: 1000 mm // Höhe: 14 mm // Breite B: 25 mm // Form: Keilstahl
Kurzfristig verfügbar: 3-5 Kalendertage
Preis inkl. MwSt.:14,84
Art-Nr.: 45561810300
Passfeder DIN6885 Form A 5 x 5 x 30 mm Material C45
Passfeder DIN6885 Form A 5 x 5 x 30 mm Material C45
Alternatives Produkt
Kurzfristig verfügbar: 1-3 Kalendertage
Preis inkl. MwSt.:14,95
Art-Nr.: 45561899069
Passfeder DIN6885 Form A 4 x 4 x 20 mm Material 1.4571
Passfeder DIN6885 Form A 4 x 4 x 20 mm Material 1.4571
Breite B: 4 mm // Höhe: 4 mm // Länge: 20 mm // Werkstoff: 1.4571 // Norm: ["DIN6885"] // Form: A
Kurzfristig verfügbar: 4-6 Kalendertage
Preis inkl. MwSt.:18,33
Art-Nr.: 480K0696.112X50
KIPP Passfeder DIN 6885 A-Niro 1.4571
PASSFEDER DIN6885, FORM:A, B=12, L=50, H=8, EDELSTAHL 1.4571
Alternatives Produkt
Ab Lager Lieferant lieferbar: 3-4 Kalendertage
Verfügbare Menge: 95 Stück
Preis inkl. MwSt.:13,64
Art-Nr.: 45561809400
Passfeder DIN6885 Form A 5 x 5 x 12 mm Material C45
Passfeder DIN6885 Form A 5 x 5 x 12 mm Material C45
Alternatives Produkt
Kurzfristig verfügbar: 1-3 Kalendertage
Preis inkl. MwSt.:14,84
Art-Nr.: 45561809600
Passfeder DIN6885 Form A 5x5x15 mm Material C45
Passfeder DIN6885 Form A 5x5x15 mm Material C45
Breite B: 5 mm // Höhe: 5 mm // Länge: 15 mm // Werkstoff: C45 // Norm: ["DIN 6885"] // Form: A
Kurzfristig verfügbar: 5-7 Kalendertage
Preis inkl. MwSt.:244,76
Art-Nr.: 45561991610
Keilstahl DIN 6880 16x10x1000mm Material 1.4571
Keilstahl DIN 6880 16x10x1000mm Material 1.4571
Breite B: 16 mm // Höhe: 10 mm // Länge: 1000 mm // Werkstoff: 1.4571 // Norm: DIN 6880 // Form: Keilstahl
Kurzfristig verfügbar: 2-4 Kalendertage
Preis inkl. MwSt.:24,37
Art-Nr.: 45561890606
Blanker Keilstahl DIN 6880 6 x 6 x 1000mm Material C45K
Blanker Keilstahl DIN 6880 6 x 6 x 1000mm Material C45K
Alternatives Produkt
Kurzfristig verfügbar: 1-3 Kalendertage
Preis inkl. MwSt.:17,03
Art-Nr.: 45561899128
Passfeder DIN6885 Form A 6 x 6 x 40 mm Material 1.4571
Passfeder DIN6885 Form A 6 x 6 x 40 mm Material 1.4571
Breite B: 6 mm // Höhe: 6 mm // Länge: 40 mm // Werkstoff: 1.4571 // Norm: ["DIN6885"] // Form: A
Kurzfristig verfügbar: 5-7 Kalendertage
Preis inkl. MwSt.:14,84
Art-Nr.: 45561812200
Passfeder DIN6885 Form A 6 x 6 x 20 mm Material C45
Passfeder DIN6885 Form A 6 x 6 x 20 mm Material C45
Alternatives Produkt
Kurzfristig verfügbar: 2-4 Kalendertage

mehr Produkte

Passfedern

Passfedern sind die am häufigsten anzutreffenden Welle-Nabe-Verbindungen bei einseitig wirkenden Drehmomenten. Sie sind nach DIN 6885 in Form und Abmessung genormt.

Bei der Bauform A sind die Stirnseiten gerundet. Sie werden in eine dafür vorgesehene Nut in der Welle eingebaut. Das zu befestigende Maschinenteil ist ebenfalls mit einer Nut versehen und wird axial auf Welle und Passfeder aufgeschoben. Die Passfeder überträgt so das Drehmoment über Ihre Seitenflächen. Das befestigte Maschinenelement muss zusätzlich axial abgesichert werden. Die einfache Montage und Demontage ist vorteilhaft.

Nachteilig ist die entstehende Kerbwirkung auf die Welle. Die Passfeder-Verbindung ist für reversierenden und stoßartigen Betrieb weitgehend ungeeignet.

Nachteilig ist ebenfalls die Unwucht, die sich aus der Konstruktion ergibt. Passfedern können auch als zusätzliche Sicherung für kraftschlüssige Verbindungen eingesetzt werden. Scheibenfedern nach DIN 6888 sind eine Sonderform der Passfeder mit geringerem Herstellaufwand, aber auch mit deutlich kleinerem übertragbaren Drehmoment.

Bei der Keilverbindung wird mittels eines passfeder-ähnlichen Keils mit einer Neigung von z.B. 1:100 die Nabe auf der Welle verkeilt. Die Kraftverbindung erzeugt eine Exzentrizität zwischen Welle und Nabe, die in den meisten Fällen außerordentlich störend ist. Die Verbindung ist auch wegen der hohen Demontagekräfte nachteilig.

Empfehlungen für den Ausbau von Passfedern

Obwohl die Montage und Demontage meist sehr einfach und schnell gehen, kann die Pressverbindung der Passfeder in der Nut oft sehr fest sein und das Entfernen der Passfeder erschweren.

Mit dem BETEX KZZ ist ein problemloses Entfernen von Passfedern aus Wellen möglich.



zum Shop







Der Technik Video Blog von Ludwig Meister

Weitere Tipps und Tricks für das einfache Demontieren von Passfedern erhalten Sie im folgenden Video.



Passfedern mit LOCTITE 660 in einer Getriebewelle zuverlässig verkleben
Anleitung, wie mit dem spaltfüllenden Fügeklebstoff LOCTITE 660 eine Passfeder in einer Getriebewelle zuverlässig verklebt wird. Ideal für die Reparatur verschlissener Keilnuten ohne maschinelle Aufarbeitung.





Keilwellen und Muffen

Keilwellen tragen an ihrem Umfang verteilt eine gerade Zahl von "Keilen", die als feste Passfedern aufzufassen sind. Das Profil wird aus dem Vollen gefertigt. Dieses Profil passt in sein Gegenstück, einem Vielnutprofil. Dabei werden die "Keile" in die Nuten des Gegenstückes mit Spiel eingeschoben. Die Seitenflächen der "Keile" übertragen das Drehmoment, genauso wie die Seitenflächen der Passfeder.

Durch die Vielzahl der Seitenflächen können Keilwellen weit größere Drehmomente übertragen als eine einzelne Passfeder. Man geht davon aus, dass 75 % der gesamten Seitenfläche als Trageanteil das Drehmoment übertragen.

Die entscheidenden Vorteile der Keilwellenverbindung sind neben dem hohen Drehmoment die Möglichkeit des reversierenden Betriebs, die Aufnahme stoßartiger Belastungen und die sehr genaue Zentrierung der Nabe auf die Welle. Es wird empfohlen, das Vielnutprofil so mit Schmiermittel zu versehen, dass die axiale Beweglichkeit erhalten bleibt.
