Ausgleichsscheiben / Zwischenlagen
Ausgleichsscheiben sind spezialisierte flache Scheiben, die in mechanischen Systemen eingesetzt werden, um Ungenauigkeiten oder Toleranzen zwischen Bauteilen auszugleichen. Sie helfen, den richtigen Abstand oder die korrekte Ausrichtung von Komponenten sicherzustellen und können dazu beitragen, den Verschleiß zu reduzieren, der durch ungenaue Passungen verursacht wird. Ausgleichsscheiben sind in einer Vielzahl von Dicken und Durchmessern erhältlich und können aus verschiedenen Materialien, je nach Anwendung und mechanischen Anforderungen, gefertigt werden. Sie spielen eine entscheidende Rolle bei der Optimierung der Performance und Lebensdauer von Maschinen und Anlagen.
Verfügbare Menge: 1 Stück

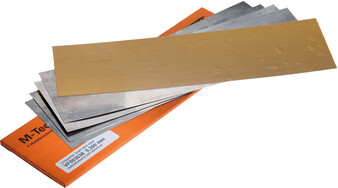

Für den schnellen und direkten Einsatz am Arbeitsplatz in umweltfreundlichen FlatPacks verpackt. Darin befinden sich je fünf fertige Metallzuschnitte.
Verwendung: Im Werkzeugbau als Distanzblech, im Anlagenbau zum Ausgleichen, in der Instandhaltung beim Nachsetzen, in der Fertigung zum Abstimmen von Bauteilen, etc.
Hinweis:
Alle Dicken können beliebig zur benötigten Gesamtdicke kombiniert werden.
Zur Verarbeitung des Folienbandes beachten Sie bitte die M-TECH® F Spezialschere
Verfügbare Menge: 42 Stück
mehr Produkte
Der Antrieb von Arbeitsmaschinen wird nur in seltenen Fällen direkt in der Arbeitsmaschine selbst verwirklicht. Zumeist besteht er aus mehreren Einzelmaschinen, wie z. B. dem Motor, dem Getriebe und der Arbeitsmaschine, welche über Wellen miteinander verbunden sind und so die Antriebskräfte übertragen. Diese Einzelmaschinen müssen so zueinander ausgerichtet sein, dass ein radialer Wellenversatz minimiert wird und Längentoleranzen in koaxialer Richtung eingehalten werden (Lagerspiel).
Ausgleichselemente dienen dem Ausgleich von bei der Montage entstandenen Maßabweichungen, dem Einstellen definierter Maßabstände sowie dem Ausrichten von Maschinenteilen zueinander. Ausgleichselemente sind metallische Zwischenlagen, die in Form von Stützscheiben, Passscheiben, Motorunterlagen oder Kugellager-Ausgleichsscheiben einen Teil der Konstruktion bilden. Neben den Standardprodukten gibt es auch die Möglichkeit, Ausgleichelemente nach Zeichnung zu fertigen, was sogar oftmals in kleinen Stückzahlen bereits einen großen wirtschaftlichen Nutzen bringt.
Durch diese Bedingungen wird eine unnötig hohe, nicht kalkulierbare Belastung der Wellenlagerungen vermieden und die Leistung und Lebensdauer der verschiedenen Baueinheiten optimiert. Metallische Zwischenlagen dienen dem Ausgleichen aufgetretener Maßtoleranzen, dem Ausrichten von Maschinen- und Anlagenteilen oder dem Einstellen definierter Abstandsmaße. Durch den Einsatz von Ausgleichselementen werden kostentreibend enge Fertigungstoleranzen vermieden.
Aber nicht nur beim Ausgleich von Höhen-Toleranzen zwischen Motor, Getriebe und Arbeitsmaschine können Ausgleichselemente zum Einsatz kommen. Das Abstimmen von Getriebekomponenten, beispielsweise in Kegelradantrieben, ist nur eine der vielen weiteren Anwendungsmöglichkeiten von Ausgleichselementen. Mit schälbaren Passscheiben kann hier das axiale Spiel von Wellen ausgeglichen werden.
Stützscheiben
Im Bereich der Ausgleichselemente bieten wir Ihnen Stützscheiben von SEEGER. Die Stützscheiben von SEEGER werden aus Federstahl gefertigt und sind durchgehärtet. Sie sind für die Anwendung zwischen Maschinenteilen mit großen Rundungen, Fasen oder Kantenabständen und allen SEEGER Ringen zur Schaffung einer scharf kantigen Anlage geeignet.
Passscheiben
Mit Passscheiben kann das axiale Spiel, welches sich aus Fertigungstoleranzen ergibt, reduziert werden. Passscheiben sind in verschiedenen Dicken zu erhalten, dadurch lassen sich alle erdenklichen Kombinationen und Dickenstufen bilden. Dadurch entfallen mechanische Nacharbeiten wie Fräsen, Drehen oder Schleifen und Wartezeiten in der Montage können vermieden werden.
Bei schälbaren Passscheiben können einzelnen Folien bis zur gewünschten Passring-Stärke abgeschält werden.
Motorunterlagen und metallische Zwischenlagen
Motorunterlagen dienen dem Ausrichten von Antrieben, Getrieben, Pumpen etc. Ob bei der Bauteilmontage im Herstellungsprozess oder im Reparaturfall: Der Einsatz von präzisen metallischen Zwischenlagen am Ort des Zusammenbau bietet in beiden Fällen Vorteile.
Metallfolienbänder und -zuschnitte
Für Vor- und Kleinserienfertigung bieten sich Metallzuschnitte und Metallfolienbänder an.
Diese eignen sich ideal als Ausgleichselemente im technischen Einsatzbereich oder dienen als Abschirmungs- und Verkleidungsmaterial.
Kugellager-Ausgleichsscheiben
Kugellager-Ausgleichsscheiben sind federnde Elemente, die zur Senkung des Geräuschpegels und zur Erhöhung der Lebensdauer von Kugellagern beitragen, indem axiale Spielräume aufgefüllt werden. Damit können idealere Einbauverhältnisse geschaffen werden, obwohl aus wirtschaftlichen Gründen die Maßhaltigkeit der umgebenden Bauteile reduziert werden konnte. Der Ausgleich von axialen Toleranzen bis zu 1,5 mm ist problemlos realisierbar.
GEORG MARTIN
Im Bereich der Ausgleicheselemente bietet Ihnen Ludwig Meister Produkte der Firma Georg Martin.
Seit über 70 Jahren fertigt die Firma Georg Martin Passscheiben sowie andere Kundenzeichnungsteile aus Metall- und Kunststofffolien.
