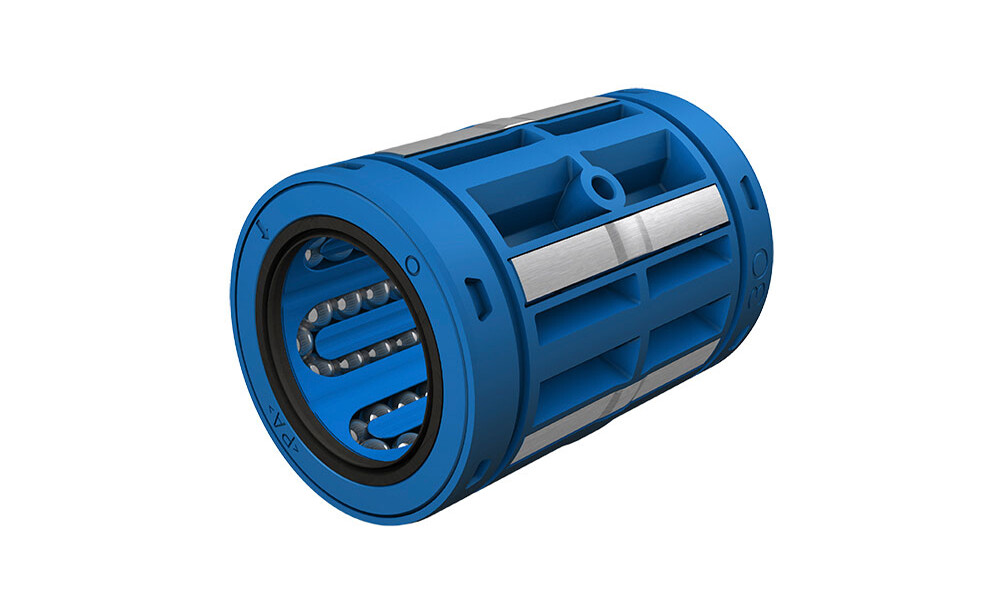

Standard-Linearkugellager – Baureihe LBCD – Geschlossene Ausführung, winkeleinstellbar

• Kippwinkel von ±30 Winkelminuten (winkeleinstellbar)

• Wälzkörpern und Laufbahnsegmente aus Wälzlagerstahl (Standard) oder korrosionsbeständigem Stahl (Nachsatz HV6)

• Ausführungen mit 2 Doppellippendichtungen (2LS), 2 Deckscheiben oder 1 Doppellippendichtung und 1 Deckscheibe (LS)

• Werksbefettung mit SKF LGEP 2 Schmierfett

• Lagerspiel oder Vorspannung abhängig von der Toleranz der Wellen- und Gehäusebohrung

LBCD ist die winkeleinstellbare Ausführung des geschlossenen LBCR Standard-Linearlagers. Das selbsteinstellende Laufbahnsegment ermöglicht einen Ausgleich von Fluchtungsfehlern von bis zu maximal ±30 Winkelminuten. Währenddessen bleibt die Lagerdichtung immer in optimalem Kontakt mit der Welle. LBCD Lager eignen sich hervorragend für Anwendungen, in denen eine geräuscharme Linearbewegung und hohe Laufruhe gefordert werden. Ewellix bietet die Lager in Baugrößen zwischen 12 mm und 50 mm an.

Wie bei den LBCR Lagern wird das Betriebsspiel durch das Gehäuse und die Wellentoleranz bestimmt. LBCD Linearkugellager müssen in axialer Richtung entweder über die Schmiernippel oder über Sicherungsringe gemäß DIN 471 fixiert werden.
